廣西力盈智能燃氣PE管道定位儀GL21-NDR5

工作原理：

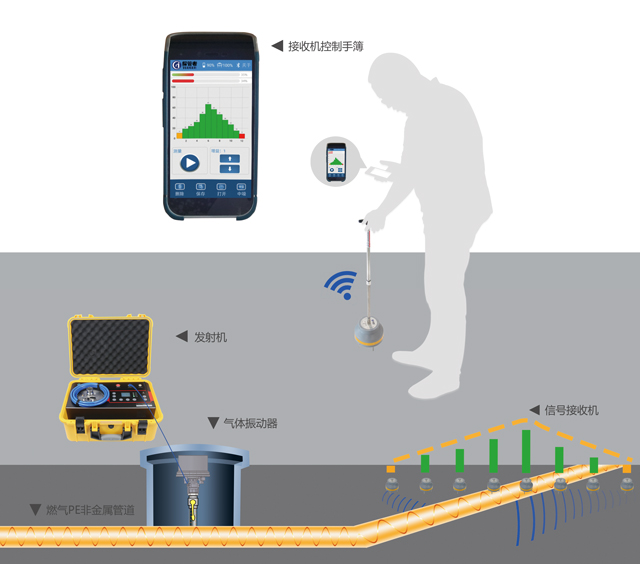

智能燃氣PE管道定位儀GL21-NDR5由發射機部分和接收機部分組成，發射機部分包括發射機和氣體振動器，接收機部分包括接收機及其控制手簿和伸縮提桿。氣體振動器通過與管道放散閥連接連通到天然氣管道上，發射機為氣體振動器供電并控制氣體振動器信號輸出。當氣體振動器驅動管道中的燃氣振動時，會產生一種特殊的多頻復合振動信號，該振動信號順著燃氣氣流沿著管道雙向橫向傳輸并垂直傳遞到地面上，用接收機在地面上采集信號并解算，解算結果通過藍牙實時傳輸到控制手簿上，地面信號強處即為埋地管道正上方。

產品特點：

● 能快速定位燃氣PE管道位置；

● 輸出頻率功能可設置，頻率從276-530Hz可調，功率從5%-100%可調；

● 根據探測距離遠近，輸出功率從5%-100%可調。近距中距遠距各種距離情況下無盲區探測；

● 多頻振動信號量化分析技術；

● 多級超窄帶有源濾波技術；

● 適用于全系列燃氣PE管道；

● 探測深度可達6m；

● 定位精度可達10cm；

● 雙向有效探測距離可達3000m。

發射部分特點：



● 頻率和功率可調節，頻率輸出有4種模式，有恒頻、雙變頻和三變頻及脈沖。根據探測距離遠近、輸出功率多檔可調，近距中距遠距各種情況無盲區探測；多頻率多模式多功率的配合使用既能保證精度同時還能保證探測距離，也能取得更好的探測效果；

● 產品配置無線遙控功能，可3公里內遠程控制發射機的開啟、關閉、調頻率、功率，遙控器也可遠程監控發射機的狀態；

● 發射機內置超大容量電池，具有連續10小時超長待機功能；

● 發射機輸出功率更大，可發射更強的信號。能實現更深更遠的探測；

● 發射特殊調制的頻率，大幅提升儀器在嘈雜環境下的信號識別度；

● 遙控器超長待機，如無任何操作150秒后自動關機。



接收部分特點：

● 在燃氣中施加多頻復合調制的信號，自然界中不存在該信號，信號具有強識別性和辨識度；

● 接收機自動接收并解算信號，不會受到人為因素影響，測量結果具有唯一性；

● 定位結果顯示簡潔直觀，探測定位過程都在一個界面，無需切換，操作快捷簡單；

● 多級超窄帶有源濾波器，有效抑制外部噪聲的干擾；

● 接收信號采用低噪聲程控放大器；

● 現場噪聲環境模式可選；

● 實時信號解析，智能識別發射機的輸出信號；

● 智能監頻算法，解碼調制頻率，消除同頻干擾；

● 信號質量評測體系，控制手簿用顏色和柱狀圖及信號值結合顯示管道的位置，簡潔直觀；

● 接收機和控制手簿通過藍牙無繩連接；

● 特制伸縮提桿可自由調節提桿長度也方便運輸，不彎腰即可通過提桿把手快速鎖死提桿和接收機并解鎖取下提桿；

● 針對松軟土質回填的管道探測可使用探針模式（長度可定制），探針可探測到更大埋深的管道，接收機堅固的底臺上可快速安裝和取下探針。

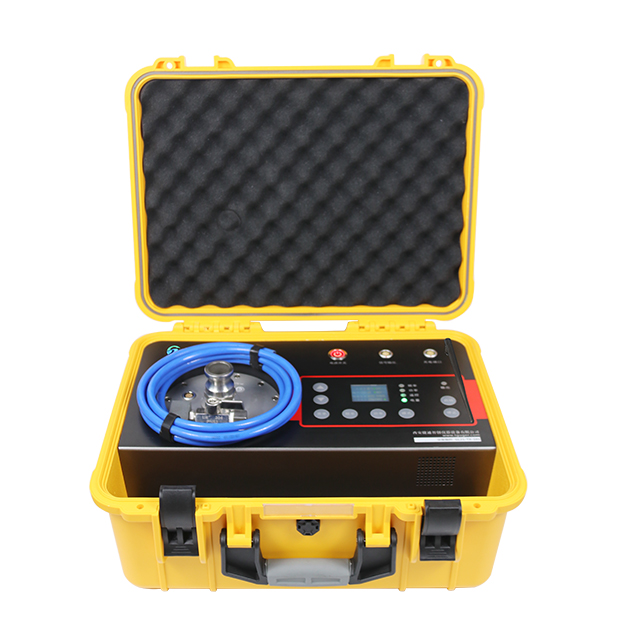

發射機參數：

● 輸出信號：多頻輸出頻率；

● 功率輸出：多功率輸出；

● 電池：24V32AH可充電鋰電池；

● 續航時間：10小時；

● 充電時間：6小時；

● 外接電源：24V專用充電寶 (選配)；

● 相對濕度：95%；

● 防護等級：IP 65；

● 重量(含配件)：15KG；

● 尺寸：470mm×380mm×210mm。

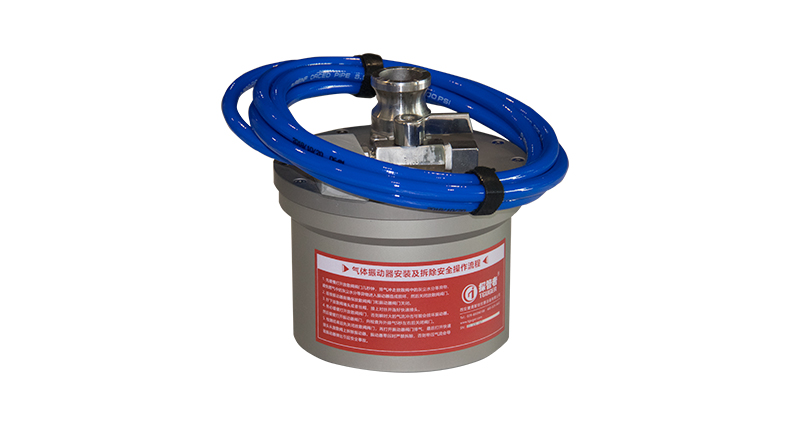

氣體振動器參數：

● 重量：3.8KG；

● 尺寸：136mm(下圓直徑) x 152(上圓直徑) x 116mm(高度)；

● 進氣口內徑：26mm。

接收機參數：

● 電池：7000mA可充電鋰電池；

● 工作電壓：7.4V；

● 續航時間：12小時；

● 充電時間：8小時；

● 工作溫度：-20℃至 +60℃；

● 相對濕度：95%；

● 傳感器防護等級：IP 65；

● 重量：1.2KG；

● 尺寸：160mm(下圓直徑) x 110(上蓋直徑) x 170mm(高度）×160mm×170mm；

● 藍牙通訊距離：10米；

● 提桿伸縮長度：0.43-0.68米。

控制手簿參數：

● CPU：八核2.5G；

● 操作系統：Androld 7.1；

● 內存：3GB  RAM/32GB ROM；

● 尺寸：160×76 ×12.9mm；

● 重量：235克(含電池)；

● 顯示屏：5.5吋IPS屏，1920*1080dpi；

● 電池容量：4200mAh；

● 工作溫度： -20℃至50℃；

● 濕度：5%至85%(無冷凝)；

● 防護等級：主機IP65。
