一、概述

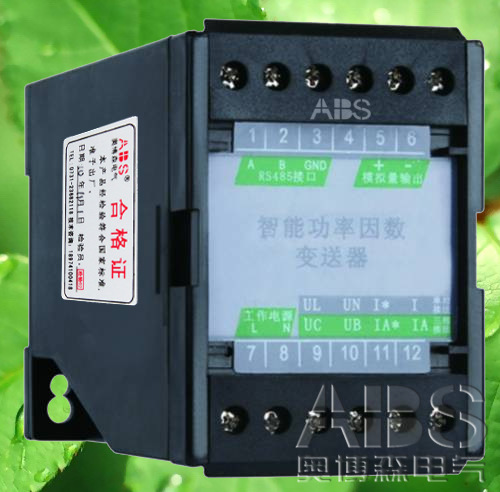

CTC有功功率變送器是集多量顯示，多路變送，數字通訊于一體的多功能智能儀表，廣泛應用于供配電系統的各個領域，其性能、可靠性早已為廣大用戶所熟悉認可而被廣泛使用。
二、功能
測量有功功率，無功功率，隔離變送輸出模擬信號。
二、安裝方法：
1）.在固定的配電柜上，選擇合適的地方開一個111×111（mm）的安裝孔。
2）.取出CTC有功功率變送器，松開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電柜的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
三、端子接線：
1）.輔助電源：儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。
A． 采用交流電源建議在火線一側安裝1A的保險絲。
B． 對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。
2）.輸入信號：產品采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
注：具體接線及儀表參數見儀表所帶接線圖。
四、說明：
A、電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V或400V），否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。
B、電流輸入：標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。
C、要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！！（功率和電能）
D、儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、
儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量顯示的為相電壓。
