KPT系列帶卡套可調移動安裝皮托管

一 . 技術參數 :

? L 型皮托管系數在 0.99~1.01 之間 , S 型系數在0.81~0.86 之間

? 測量空氣流速小于 40m/s, 測量水流速不超過 25m/s

二 ．用途

  在科研、生產、教學、環境保護以及凈化室、礦井通風、能源管理部門，常用皮托管測量管道風速、爐窯煙道內的氣流速度，經過換算來確定流量，也可測量管道內的水流速度。用皮托管測速和確定流量，有可靠的理論根據，使用方便、準確，是一種經典的廣泛的測量方法。此外，它還可用來測量流體的壓力。

三 . 結構：

  標準皮托管用兩根不同內徑管子同心套接而成，內管通直端尾接頭是全壓管，外管通側接頭是靜壓管， S 型皮托管用二支同徑管焊接而成，面對氣流為全壓端，背對氣流為靜壓端，并在接頭處標有系數號及靜壓接頭標記號，使用時不能接錯。側面指向桿與測頭方向一致，使用時可確定方向，保證測頭對準來流方向。

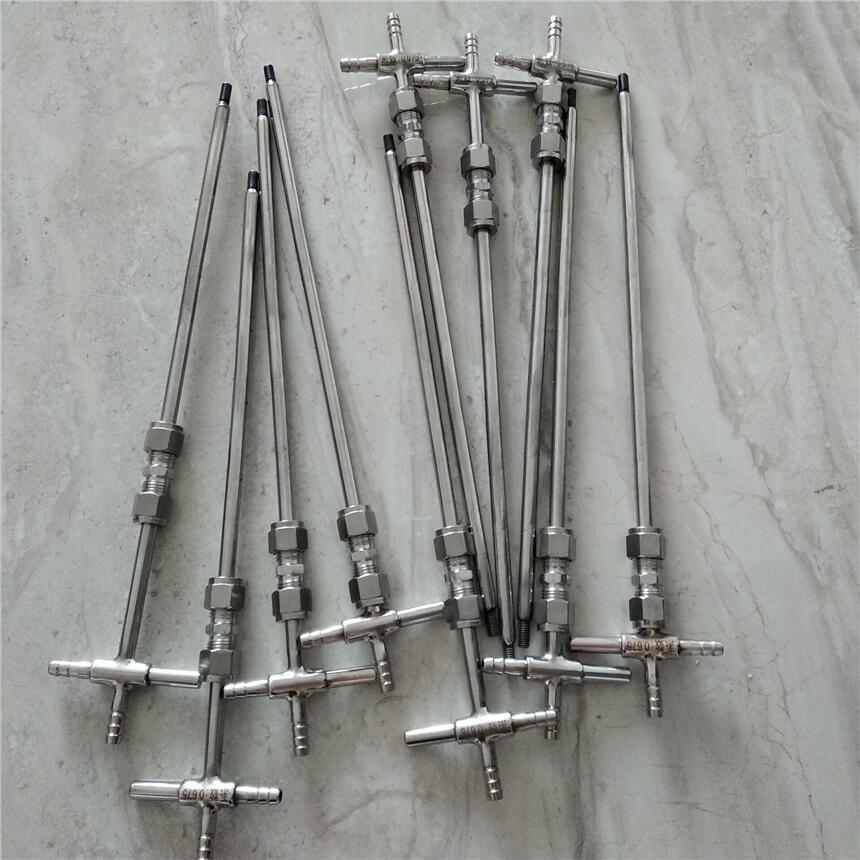

KPT系列帶卡套可調移動安裝皮托管

四 . 使用方法：

  1.要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、變徑異形管等局部構件要大于 4 倍管道直徑。離下游方向的局部彎頭、變徑結構應大于2 倍管道直徑。

  2.測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔應避免漏風，可防止該斷面上氣流干擾。用皮托管只能測得管道斷面上某一點的流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。

  3.使用前測試一下暢通性。小靜壓孔經常檢查，勿使雜質堵塞小孔使用后及時清潔內外管，以保證長期良好狀態。

  4.標準皮托管檢定周期為五年。

皮托管使用注意事項：

1、測速管應放再流體的均勻流段；

2、內管管口截面必須垂直于流動方向，誤差控制在5°以內；

3、測量點的上下游應有超常規的直管段距離，至少不低于8-12倍直徑長的直管段；

4、如果測速管的壓差讀數太小，可以配備微壓計使用；

5、測速管對流體的阻力較小，適用于測量大直徑管道中的清潔氣體的流速，若流體中含有大顆粒雜質、灰塵、焦油時，易將測壓孔堵塞，故不適宜采用。
