啟航機械脫硫石膏生產線年產10萬噸經久耐用  提升機  石膏機械設備
啟航機械脫硫石膏生產線年產10萬噸經久耐用 提升機 石膏機械設備
產品價格:¥套(人民幣)
  • 規格:986
  • 發貨地:山東棗莊市
  • 品牌:
  • 最小起訂量:1套
  • 免費會員
    會員級別:試用會員
    認證類型:企業認證
    企業證件:通過認證

    商鋪名稱:棗莊市啟航機械制造有限公司

    聯系人:張露(小姐)

    聯系手機:

    固定電話:

    企業郵箱:

    聯系地址:

    郵編:

    聯系我時,請說是在線纜網上看到的,謝謝!

    商品詳情

      技術參數

      序號

      名稱

      規格與型號

      數量

      材質

      備注

      沸騰爐:型號QH-SG15,3.5*2.4*6.3米,換熱面積≥600㎡。

      1.

      活化風室

      法蘭

      12*80

      1組

      Q235B/8mm

      自制

      2.



      螺栓

      M16*80高強

      2組

      Q235B/8mm

      自制

      3.



      人孔

      500*600

      2組

      Q235B/8mm

      自制

      4.



      進風口

      Φ219

      2組

      Q235B/8mm

      自制

      5.



      清灰口

      500*500

      2組

      Q235B/8mm

      自制

      6.

      布風板

      布風板1

      鉆孔φ2,間距25

      1組

      304不銹鋼/6mm

      自制

      7.



      布風板2

      鉆孔φ10,間距25

      1組

      Q235B/6mm

      自制

      8.



      加強筋板

      10*50

      1組

      Q235B/10mm

      自制

      9.

      煅燒室

      進出汽管道

      Φ219*3.5米

      2根

      無縫管/ 12mm

      自制

      10.



      進出汽口法蘭

      DN200

      4片

      鑄鋼

      自制

      11.



      橫向加熱管

      Φ32×5mm

      2組

      20#鍋爐管GB-3087-2008

      注水試壓2.5MPa

      12.



      豎向加熱管

      Φ25×4mm

      1套

      20#鍋爐管GB-3087-2008

      13.



      外殼

      QH-SG15

      1

      Q235B/12mm

      自制

      14.



      外殼加強筋

      QH-SG15

      1組

      10*50mm

      自制

      15.



      法蘭密封

      QH-SG15

      1

      石棉盤根

      采購

      16.



      隔倉板

      QH-SG15

      1

      Q235B/12mm

      自制

      17.



      觀察口

      500*600

      1

      Q235B/8mm

      自制

      18.



      測溫點

      遠程+直顯

      3組

      熱電偶

      采購

      19.



      測壓點

      遠程

      2組

      壓力傳感器

      采購

      20.



      清灰口

      120*800

      2組

      Q235B/12mm

      自制

      21.



      緊急卸料閥

      DN200

      2組

      Q235B/12mm

      自制

      沉降室:3.5*2.4*2.2米

      1

      沉降室外殼

      QH-SG-cc15

      1組

      Q235B/8mm

      自制

      2

      阻塵柵格

      QH-SG-cc15

      1組

      Q235B/8mm

      3

      外殼加強筋

      QH-SG-cc15

      1組

      Q235B/10mm

      4

      集氣室

      QH-SG-cc15

      1組

      Q235B/6mm

      5

      法蘭

      QH-SG-cc15

      1組

      Q235B/10mm

      6

      密封

      QH-SG-cc15

      2組

      石棉盤根

      采購

      羅茨風機:MFSR-200-1,4p-37kw,2臺。包含附件:風機主機、電機、進出口消音器、單向閥、壓力表、泄壓閥、皮帶及皮帶輪、皮帶輪保護罩、支架、地腳螺栓。

      供熱系統:

      項目所需熱源全部為新型環保生物質燃料,熱值4500kcal。生物質熱風爐是采用自動化燃燒方式,生物質顆粒由提升機送入料斗內,下部配備自動給料機,可根據預設的供料速度供料,因此也保證了燃料勻速恒定的供給,燃燒所產生的熱量也會恒定在使用區間內。另外熱風爐為明火作業方式,爐體內使用高溫耐火磚隔離熱量,爐體外部及熱風管道用硅酸鋁保溫材料覆蓋,保證了工作人員的人身安全。

      2.3.5除塵系統:

      該生產線屬于全封閉式運行模式,采用先進的旋風分離和脈沖布袋除塵兩種工藝。該工藝為多級除塵,主要由旋風分離器、脈沖布袋除塵器、引風機、等設備組成。

      旋風分離器

      生產線工作時產生的含塵氣體首先進入旋風分離器,旋風分離器的分離效果:在設計壓力和氣量條件下,均可除去10μm的固體顆粒。在工況點,分離效率為99%,在工況點±15%范圍內,分離效率為97%。正常工作條件下,單臺旋風分離器在工況點壓降不大于0.05MPa

      旋風分離器采用立式圓筒結構,內部沿軸向分為集液區、旋風分離區、凈化室區等。旋風分離器適用于凈化大于1-3微米的非粘性、非纖維的干燥粉塵。它是一種結構簡單、操作方便、耐高溫、設備費用低的凈化設備,旋風除塵器在凈化設備中應用得最為廣泛。

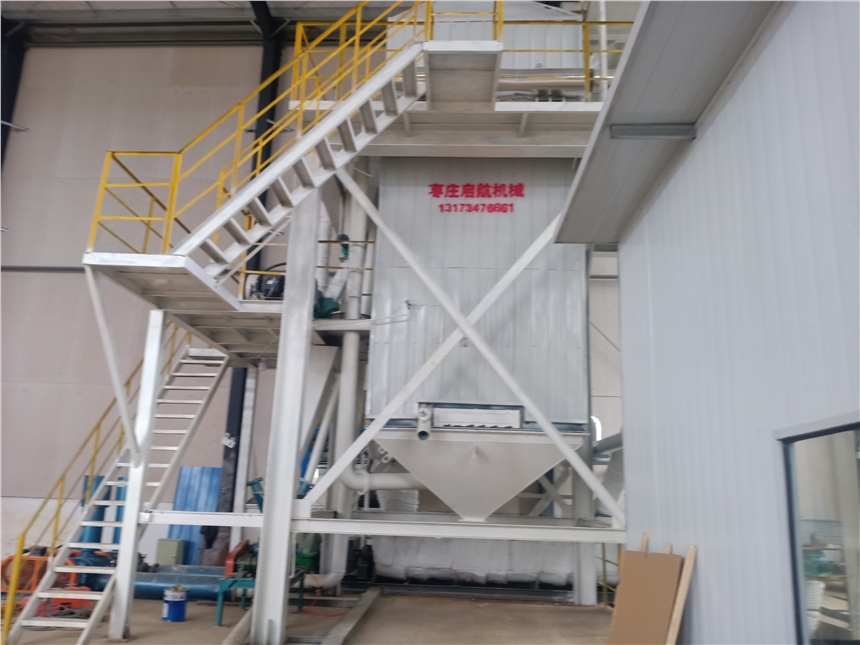

      脈沖布袋除塵器

      除塵器本體由鋼結構框架、箱體、灰斗、濾袋和袋籠等組成。除塵效率可達99.99%

      其工作原理是含塵煙氣由除塵器的進風均流裝置進入上箱體,當濾袋上的粉塵越積越多,設備阻力達到限定的阻力值時,由清灰控制裝置按清灰時間設定值自動關閉一室離線閥后,按設定時間程序打開電控脈沖閥,進行停風噴吹,利用氣體瞬間噴吹使濾袋內壓力劇增,將濾袋上的粉塵抖落在灰斗中,灰斗中的粉塵再由卸料器排出。排出后的高溫粉塵通過傳輸設備再次進入預干燥系統。

      綜上所述,本項目在生產過程中熱源使用電廠過熱蒸汽或天然氣,不會產生硫化物等有害氣體。

      生產中產生的煙塵氣體,由旋風分離器和脈沖布袋除塵器共同處理,除塵效率高達99.99%,出口含塵量低于30mg/m3,低于國家大氣排放標準。

      綜述

      1、產品方案

      1生產能力

      小時產量;建筑石膏14t/h.

          年產量;建筑石膏10萬噸

      2燃燒原料要求

      序號

      名稱

      單位

      指標

      01

      石膏品味

      %

      90

      02

      附著水

      %

      15.0

      03

      氧化碳

      %

      0.1

      04

      氧化鈉

      %

      0.06

      05

      氯離子

      %

      400



      2、主要技術規格

      3、1質量標準

      4、生產出的建筑石膏符合中華人們共和國建筑石膏國家標準

      GB9776-1999),符合以下要求

      產品組成

      二水石膏《3%



      半水石膏》85%



      無水石膏《4%

      初凝時間

      3min(可調)

      終凝時間

      30min(可調)

      抗折強度(2h)

      >3.0MPa

      抗壓強度

      7.0MPa



      3.2產品規格

        可根據用戶要求通過調整工藝參數生產滿足紙面石膏板、粉刷石膏的建筑石膏粉。

      4、材料平衡計算

      序號

      名稱

      單位消耗(t/t)

      1

      二水石膏

      1.37

      2

      蒸汽(>0.8MPa,溫度>260 C)

      500-550kg

      3

      23kw.h

      5  燃料

      類型

      蒸汽

      每小時消耗

      大約7.7t

      買方應根據賣方的指示將熱源供應到的位置上



      6.、壓縮空氣

      生產用壓縮空氣



      所有車間除塵用壓縮空氣

      4.1m/min壓力0.7MPa

      整個工廠的總消耗

      4.1m/min

      質量要求

      無油、無水、無塵



      7、除塵系統

            在建筑石膏粉烘干、煅燒和輸送過程以及尾氣中會產生含有粉塵的氣體。為滿足環保要求,本系統在粉塵產生區設立灰塵收集點及收塵口,并安裝脈沖袋式除塵器,塵源區的含塵空氣將全部經過除塵器過濾后再排向室外,廢棄排放濃度少于10mg/立方米。符合環保要求和工業事業衛生標準。收集的灰塵通過輸送設備運送到系統中。

      8、生產車間尺;按平面布局圖

      9、工作體質

      工作日

      300/

      每天3

      工作時間

      每班8小時

      客戶可根據當?shù)毓ぷ鲿r(shí)間標準進行調整



      10、人力要求

      序號

      崗位

      /

      /

      /

      1

      喂料

      1

      3

      3

      2

      生產控制(含控制室)

      1

      3

      3

      3

      實驗室





      4

      巡查、維修、班長

      1

      3

      3

      5

      包裝

      2

      1

      2

      6

      總計

      11















      二、工藝描述

      1、工藝簡單

      計量上料---皮帶輸送---預干燥---除塵---煅燒----質控倉---降溫---改姓---儲存---包裝

      2、工藝流程圖

      3、工藝描述

      生產工藝采用二步法進行,前端采用管束烘干機進行烘干,煅燒采用沸騰爐進行煅燒。主要生產系統分為濕供料工段、預干燥工段、煅燒工段、質量控制系統、冷卻系統、改性處理、入倉陳化、除塵、熱源、自動控制10個系統進行設計、

      1)濕供料工段

                 濕供料工段由受料斗、帶式定量給料機、皮帶輸送機、除塵器、篩分機等輸送設備構成。

                  3--5噸裝載機或者抓斗把含有游離水的工業副產石膏運送至受料斗里面,在料斗內進行臨時儲存,料斗內襯不銹鋼襯板,可防止化學石膏的粘倉問題。料斗底部設有專用計量皮帶稱,通過該設備可精確的計量每個時間段的供料量,并保證濕料均勻的供給下游皮帶輸送機。皮帶輸送機采用槽型皮帶輸送機,實現一定距離和高度的運輸,在斜皮帶輸送機上設有除鐵器,可有效避免鐵制品進入到系統中。另外在斜皮帶下料端設置旋轉篩分機,可有效避免大塊顆粒物及石膏內的雜質進入到系統中。整個系統經計量皮帶稱和皮帶輸送機輸送到后續工段,實現系統生產量和成品質量的控制。

      2)預干燥工段

                預干燥工段采用管束式烘干機進行烘干石膏粉,整個系統有自清潔鎖風下料器、管束烘干機、預熱風機、蒸汽換熱器、袋式除塵器、主引風機、提升機、輸送設備構成。

           計量后的原料石膏經皮帶輸送機輸送到以蒸汽為熱源的烘干機中進行烘干,粉料在烘干設備轉動的帶動下由進料端往出料端移動,并在移動過程中進行熱交換,以此達到烘干的目的,此種烘干機采用列管式換熱方式進行熱交換,并在傳送物料過程中將物料揚起進入到管束中,保證石膏在烘干機中與蒸汽進行的充分熱交換,提高烘干效率,

      3)煅燒工段

               煅燒系統采用蒸汽型沸騰爐煅燒工藝將粉料進行均勻的煅燒;整套系統包含輸送設備、篩分機、計量螺旋、沸騰爐、羅茨風機等組成;

                烘干好的粉料首先經過輸送設備、旋轉篩分機進行輸送處理,在計入沸騰爐之前首先進行篩分,避免大顆粒物料進入到沸騰爐,進而避免沸騰爐煅燒不均勻和沸騰爐底部歩風板堵塞。處理完畢的石膏粉料經計量螺旋均勻輸送給沸騰爐;輸送設備為可計量輸送機,可精確計量每個時間段的喂料量嗎,保證石膏粉供料穩定性。其供料量可根據煅燒工藝要求和工作過程中的沸騰爐各點具體溫度進行調整,溫度增高則進料量增加,反之減少;沸騰爐為蒸汽沸騰爐,沸騰爐內分為主爐和副爐共4個室,底部設有高壓羅茨風機往底部注風,協助粉料在爐內沸騰;粉料在沸騰爐中與管道內的蒸汽進行間接熱交換,蒸汽把熱量傳遞給粉料,對粉料進行煅燒。粉料首先進入沸騰爐的主爐內進行煅燒,進而經過底部通道進入副爐進一步脫水;最后經沸騰爐上部出料口排出至粉磨工段進行粉磨;

      沸騰爐出料口溫度調整可通過蒸汽進口的壓力和溫度進行調整,粉料溫度高時,適當在電腦屏幕上關小蒸汽進口的壓力或者溫度,反之亦然;另外也可通過喂料進行調整,粉料溫度高時,適當在電腦屏幕上增加給料量,反之亦然。

       粉料在沸騰爐內煅燒產生的蒸汽和底部羅茨風機鼓入的空氣經沸騰爐頂部排出,進入到配套的袋式除塵器中,經處理后的干凈空氣排放到大氣中;蒸汽沸騰爐為節能型煅燒設備,它采用的是一次能源進行熱交換,減少熱交換次數,大大降低了能耗指標;

       沸騰爐熱源來自高溫蒸汽,通過蒸汽管道進入到沸騰爐的換熱管內,沸騰爐換熱管路采用高進低出設計,高溫蒸汽在沸騰爐內和粉料進行熱交換,換熱完畢的冷凝水排至余熱換熱器回收利用,此換熱器是給沸騰爐羅茨鼓風機的風進行加溫的。將羅茨風機的風加熱到一定溫度進入到沸騰爐底部,實現蒸汽余熱二次利用。

      4)質量控制系統

           質量控制系統采用專門臨時暫存工藝將粉料進行精準分離;整套系統包含提升機、螺旋輸送機、氣動閥門、暫存?zhèn)}等組成;

           因?yàn)樵诜序v爐開、停機時會產生不合格的石膏粉料,如果此時的石膏粉料輸送到下游與成品粉混合的話將會產生很大的質量波動。所以此時產生的石膏粉通過質量控制系統經輸送設備運送至?xí)捍鎮}內存儲,在正常生產時產生質量波動時,也將通過質量控制系統進入到此料倉內進行暫存,待石膏粉正常煅燒時按一定添加量進入到煅燒系統重新煅燒。這樣可有效避免石膏粉產生質量波動影響下游產品質量。同時此料倉作為煅燒前穩料倉,當烘干物料產生重量方面波動時,此料倉起到緩沖穩料的作用,這樣來保證煅燒前供料穩定性。

      5)冷卻系統

           冷卻系統采用我公司專用石膏冷卻機,可在保證石膏粉煅燒相組成穩定狀態下有效的進行冷卻。整套系統包含冷卻器、羅茨風機、冷卻器風機是、輸送設備等組成。

           煅燒好的石膏粉因出料溫度比較高,如果直接進入后期處理工段,會因石膏粉溫度過高導致石膏粉的相組成產生變化,進而影響產品質量。所以石膏粉在進入到后期工段時,必須通過冷卻降溫后方能進入到后期工段。降溫工段采用我公司專用冷卻器進行降溫,可有效的將石膏粉溫度降低到80°C以下,從而保證石膏粉的后期質量。

      6)改性磨工段

           脫硫石膏因其生成機理的影響,具有比表面積小和級配不合理的先天缺陷,具體表現為;脫硫石膏的比表面積僅有1500cm2/g,是天然石膏的40~60um之間,級配遠遠小于粉末后的天然石膏,易導致脫硫熟石膏加水后的流變性能不好,顆粒離析、分層現象嚴重,制品容重偏大,石膏粉強度低等問題。因此,我們?cè)诿摿蚴囔褵笤黾臃勰スば颍靡栽黾颖缺砻娣e、改變顆粒級配、降低松散榮重,以解決上述出現的問題。

      7)成品儲存和包裝工段

                經煅燒機煅燒后的半水石膏輸送到陳品料倉儲存起來,成品倉下可根據業主意見建設散裝系統和小袋包裝系統以及另作它用

      8)除塵系統

                除塵系統采用袋式除塵器,以此來保證石膏粉在生產過程中因原料的預干燥、輸送、粉磨、煅燒、陳化處理過程中,保證系統運行在負壓狀態下,所產生粉塵經過除塵設備靜化再排出室外,工作環境達到規定標準。
