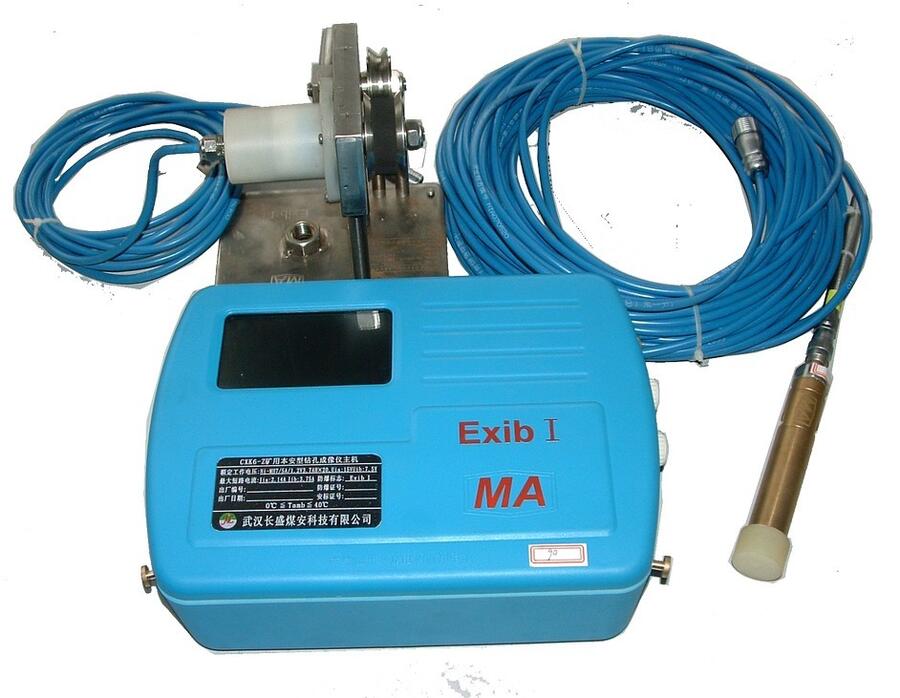

CXK6鉆孔成像儀

 CXK6礦用本安型鉆孔成像儀是為適應煤礦井下工作環境而特制的一套鉆孔全景成像設備。儀器采用先進的DSP圖像采集與處理技術，系統高度集成，探頭全景攝像，圖像實時自動提取匹配拼接，圖像清晰逼真，可對所有的觀測孔全方位、全柱面觀測成像（垂直孔 / 水平孔 / 斜孔 / 俯、仰角孔），是國內的一套孔內光學成像系統。

主要用途：

     CXK6礦用本安型成像儀是針對于煤礦井下環境設計的鉆孔成像設備，因此特別適用于煤礦井下惡劣條件下的各類鉆孔檢測，如觀測錨桿錨索孔、瓦斯排放孔、超前探測孔、煤層巖層勘探孔和地質勘探孔等等，適用于垂直孔、水平孔和傾斜孔等各種形式的鉆孔。由于可以形成數字化虛擬巖芯而永久保存，因此更適合于無法取得實際巖芯的破碎帶地層的觀測成像。

     觀測錨桿錨索孔：揭示錨桿錨索孔所穿過的地層結構和入巖深度，選取合適的錨固形工，預測錨固效果；

     觀測瓦斯排放孔：揭示瓦斯排放孔所穿過的地層和煤層的結構，評價瓦斯排放的效果；

     觀測超前探測孔：揭示超前探測孔所穿過地層結構的完整性，定量分析斷層等結構體的產狀及破碎帶和含水體的位置，范圍等；

    煤層巖層勘測孔：觀測和定量分板煤層等礦體走向，厚度，傾向，傾角，層內夾矸及與頂板巖層的離層裂縫程度等；

    對于非煤礦條件下的鉆孔成像，CXK6具有更好的適用性，應用范圍更為廣泛。

主要系統特點

     硬件系統

     高集成性：主機內系統控制，圖像采集，顯示與存貯高度集成，無須外接筆記本電腦，無須另接適配器，接插件少；

     高智能性：主機內置DSP內核，圖像處理速度是“筆記本+視頻采集卡”組合模式的25倍，配合高效圖像處理算法，可保證全景圖像實時自動采集，快速無縫拼接，同時自動角度和深度校正，全景視頻圖像和平面展開圖像實時呈現，圖像清晰逼真；

    高可靠性：圖像存貯器件為大容量CF卡，搞振性好；儀器高度集成，穩定性好；儀器整機密封，防潮防塵性好；

    高便攜性：主機大小230mm*180mm*70mm,重量2.6Kg，探頭最大重量小于5Kg；

    高清晰度：攝像頭為彩色低照度450Lines,0.1Lux,38萬像素；光源強度可連續可調，從而保證對種探測對象均可清晰成像；

    高效率：整套系統連接簡單，操作簡便，初用者上手快；數據傳輸采用USB2.0接口，傳輸速度快；

    寬視角：攝像頭視角寬，可實現水平面360度全景成像，無須調焦；

    電源要求低：主機可采用內置的鎳氫電池供電，連續工作時間不小于8小時。

軟件系統

    ◆ 數據庫管理模式：數據管理采用數據庫管理模式，數據瀏覽與結果存儲方便快捷，一目了然；

    ◆ 圖像與結果顯示采“所見即所得”的模式，顯示與打印結果完全一致；

    ◆ 三類顯示靈活切換：可顯示輸出平面展開圖，立體柱狀圖，立體柱狀圖可360度連續旋轉；也可同幅顯示巖芯描述   結果表和巖芯柱狀圖或展開圖；

    ◆ 直接進行巖芯描述：在展開圖上可直接進行巖芯描述，裂縫的傾向，傾角和寬度可直接自動計算提取，寬度精度可達0.1mm,方位角度可達0.1度；

    ◆ 打印輸出靈活美觀：一頁內圖像打印輸長度，圖像布置和打印圖像段可任意設置選取，靈活美觀；

    ◆ 圖像可轉換為多種格式：可將圖像轉換為JPG，BMP和 PDF等格式。

主要技術指標：

    u  防爆型式：本質安全型（ExibⅠ

    u  使用方式：便攜式

    u  外殼防護等級：IP54

    u  供電型式：兩組可充電鎳氫電池供電（DC5.5～7.5V，DC10V～15V）

    u  連續工作時境：＞8h

    u  深度計數精度：0.1mm

    u  輔助光源照度：≥30lux(離鏡頭3cm處)

    u  探頭外徑：Ф24～Ф100；適用也徑Ф28～Ф500

    u  攝像頭：彩色低照度450lines、0.1lux;水平360°

    u  控制模塊：DSP控制；

    u  尺寸：主機288×223×95（mm）  探頭：Ф24×303 計數器：160×164×74(mm)

    u  重量：主機約3.0㎏；探頭約1㎏ 計數器約2.5㎏

    u  檢測深度：≥100M（可調）
