品牌：博希閥門有限公司 型號：CS19H(Y型)，TD型 材質：碳鋼
連接形式：螺紋 種類：圓盤式 公稱通經：15~50（mm）
適用介質：水 壓力環境：常壓 工作溫度：常溫
標準：國標 流動方向：單向 驅動方式：熱力
零部件及配件：球體 形態：自由式,其他 類型(通道位置)：二通式
規格：DN15,DN20,DN25,DN32,DN40,DN50
產品型號：CS19H CS49H
使用介質：飽和蒸汽凝結水
一、熱動力圓盤式蒸汽疏水閥介紹

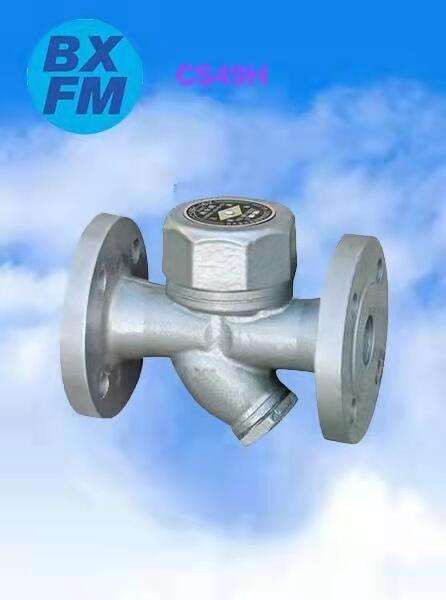

圓盤式（熱動力)疏水閥進口 國標CS19H CS49H
是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同的特征，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套蝸及各種小型蒸汽設備。
二、熱動力圓盤式蒸汽疏水閥工作原理
圓盤式（熱動力)疏水閥進口 國標CS19H CS49H
是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。
三、熱動力圓盤式蒸汽疏水閥結構特點
1，本閥結構結實、重量輕、體積小使用壓力范圍大，不需要任何調節。
2，具有空氣排放裝置，迅速排除初時空氣、保證快速氣動。
3，可承受過熱蒸汽、抗冰凍能力強，安裝不受限制，均能正常工作。
四、熱動力圓盤式蒸汽疏水閥用途
適用于高溫蒸汽主管和過熱汽管網的阻汽排水。
五、熱動力圓盤式蒸汽疏水閥連續排水量表（公斤/小時 kg/h）
1，壓差是指“疏水閥”入口端與出口端的壓力差。
2，排量是指蒸汽凝結水在單位小時內連續排放的量。
六、熱動力圓盤式蒸汽疏水閥結構圖
閥口被關閉時，閥片上部的蒸汽被封存在閥帽內，形成汽室。直到汽室里的蒸汽冷凝降溫后，汽室內的壓降促使閥片重新被推開，繼續排放凝結水。
【外形連接尺寸】：
|
產品型號Produstion Type |
DN |
尺寸(mmDimensions |
|||||||||||||||
|
螺紋連接 |
承插焊連接 |
法蘭連接 |
|||||||||||||||
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
||||
|
16 |
C |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
|
25 |
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||
|
40 |
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||
|
CS69H |
16 |
C |
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
|
25 |
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
||
|
40 |
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
||
|
CS49H |
16 |
C |
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
|
25 |
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
||
|
40 |
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
||
|
CS19H-16Z |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
||
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|||
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|||
