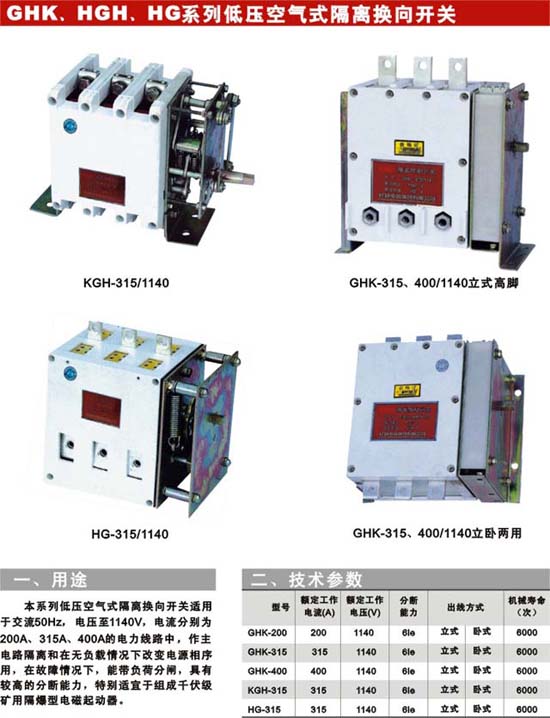

GHKKGHHG系列產品使用說明書
樂清市靈肯防爆電氣有限公司
概述產品特點
本系列隔離換向開關是通過手工換向,彈簧機構自鎖,因此,換向可靠,十分安全.
主要用途及適用范圍
本系列隔離換向開關適用于交流50HZ,電壓至1140V,電流分別為200A,315A,400A的電力線路中,作主電路隔離和在無負載情況下改變電源相序用,在故障情況下,能帶負荷分閘,具有較高的分斷能力,特別適宜于組成千伏級礦用隔爆型電磁起動器.
品種規格
本系列開關的品種有GHK,KGH,HG.
規格有200A,315A,400A.
正常工作和安裝條件
1.4.1正常工作條件
周圍空氣溫度不超過+40度,下限不低于-25度.
24h內的平均值不超過+35度,超出此范圍請與制造廠協商.
海拔不超過2000m
最高溫度為+40度時,空氣的相對濕度不超過50%,在較低的溫度下可以允許有較高的相對濕度,例如20度時達90%,對由于空氣溫度變化偶爾產生的凝露應采取特殊的措施.
產品周圍空氣的污染等級為3級
正常安裝條件
安裝面與垂直線傾余度不超過+-15度
安裝在無腐蝕金屬和破壞絕緣的腐蝕氣體或蒸汽的環境中.
在無雨水侵襲的場所
無顯著沖擊,振動的場所.
二、技術參數
型號額定工作電流（A）
額定工作電壓（V）
分斷能力 出線方式 機械壽命(次）
GHK-200 200 1140 61e 立式 臥式 6000
GHK-315 315 1140 61e 立式 臥式 6000
GHK-400 400 1140 61e 立式 臥式 6000
KGH-315 315 1140 61e 立式 臥式 6000
HG-315 315 1140 61e 立式 臥式 6000
3工作原理
開關的原理如圖所示：
1． 操作盤地零位時，主電路處于隔離狀態。
2． 操作盤在順時針轉動接通輸入、輸出相序一致，正向接通
3． 操作盤逆時針轉動接通，輸出端AB相序改變，反向接通。
4技術特征
主要性能
分斷能力：Ic>6le
主要技術參數
額定絕緣電壓：1140V
額定工作電壓：1140V
額定工作電流：200A，315A，400A
額定工頻耐壓：4200V
額定頻率：50HZ
操作角度：+72度
輔助觸頭：備有一常開一常閉兩對輔助觸點供外電路用。
AC220V，50HZ，5A。
5、使用、操作及維護
使用前要檢查開關的配件是否裝配完整，裝配是否正確。
開關必須垂直安裝后才能使用
使用開關操作機構應保護靈活，各運動部件的鉸接處，可加少量潤滑油。
運行過程中要定期檢查觸頭的工作狀況，如發現觸頭有燒毛現象，需及時修整并測量觸頭的閉合情況，每次帶負載分斷后，都要檢查觸頭工作狀況。
開關在使用過程中要注意緊固件不能有松動或脫落現象
訂貨須知
產品名稱、型號、規格、立式或者臥式安裝。
數量。
自提或送貨以及發運，發運須說明單位全稱，地址以及運便方式等。
