概述

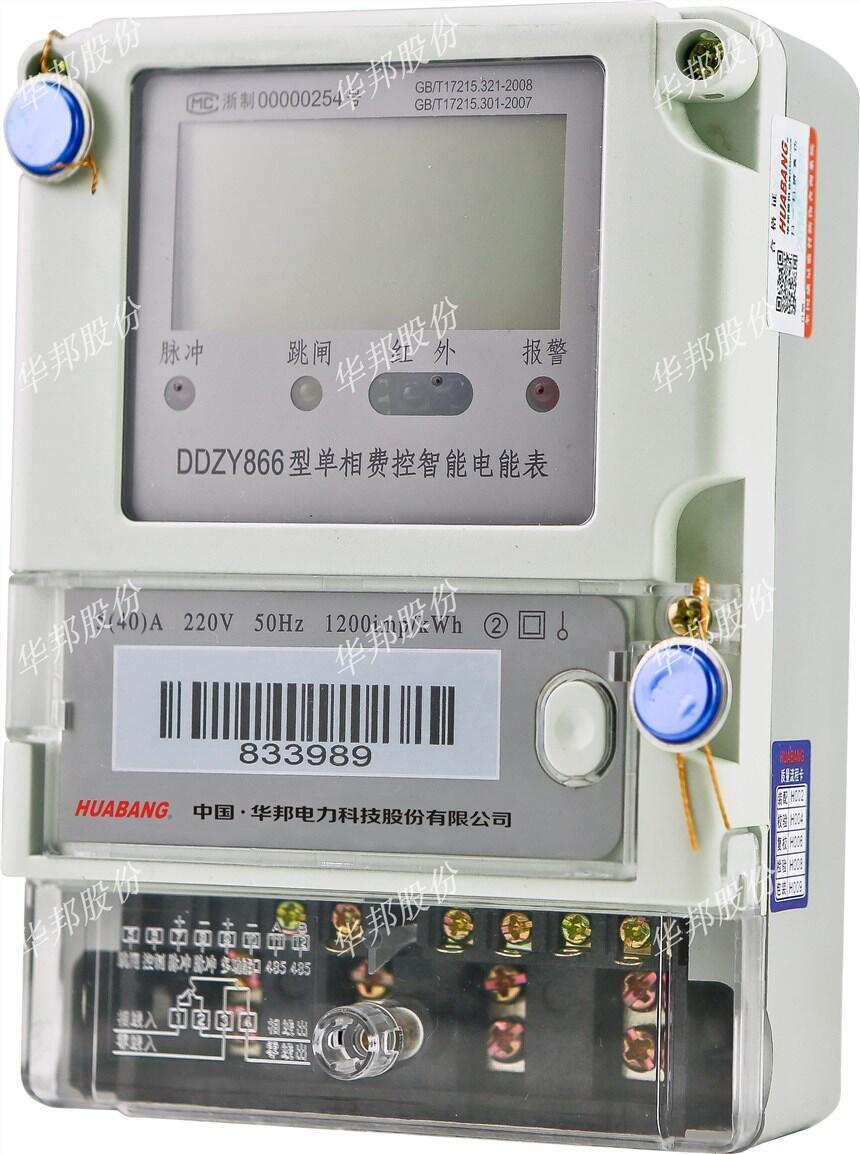

DDZY866型單相費控智能電能表（有線）（遠程）是本公司研制生產的智能型電能計量產品，適用于額定電壓220V、頻率50Hz的單相交流有功電能的計量。具有獨立的調制式紅外光口和1路RS485通訊口；通過RS485通信，可支持遠程費控功能；該表具有高可靠、高精度、長壽命等優點。它適應電壓范圍寬，且整機出廠后無須調整。可廣泛應用于城市、農村或工廠企業單相交流電的計量場合。

?

引入標準

GB/T17215.321-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表（1級和2級）》

GB/T17215.301-2007《多功能電能表特殊要求》

DL/T645-2007《多功能電能表通信協議》

Q/GDW354-2009智能電能表功能規范

Q/GDW 355-2009單相智能電能表型式規范

Q/GDW 364-2009單相智能電能表技術規范

Q/GDW 365-2009智能電能表信息交換安全認證技術規范

?

功能特點

1、采用先進的專用集成電路和SMT、熱風回流焊、波峰焊工藝設計、制造，產品質量可靠。

2、電能計量單元和數據處理單元，通信接口單元分別采用三組隔離電源，所有輸出信號均采用光電隔離，提高電磁兼容性能，同時也確保計量單元獨立穩定工作，不受通信接口的影響。

3、寬電壓范圍設計，從154V~265V均能正常工作，同時418V時電表不損壞，提高了電表對工作環境的適應性。

4、微處理器采用內置看門狗設計，確保了CPU可靠正常工作，計量數據采用三重備份。在惡劣干擾下，數據確保安然無恙。

5、全密封防塵、防水設計，表殼材料具有優良的阻燃和抗腐蝕、抗老化性能。

6、采用具有內置溫度補償功能的硬件時鐘電路，停電用電池供電時溫度補償功能同樣啟動，確保時鐘精度準確。

7、主要功能：計量功能、費控功能，測量及監測，事件記錄，費率及電價方案，顯示功能，報警功能，凍結功能，計時功能，脈沖輸出。

?

技術規格

參比電壓：220V

參比電流：1.5A、5A、10A、20A

參比頻率：50Hz

基本誤差：符合GB/T17215.321-2008的要求令起動電流：≤0.004Ib（直接接入式）

潛動：施加參比電壓的115%。而電流線路無電流時，電能表測試出不應產生多于一個的脈沖。

功耗：電壓線路功耗：≤1.5W， 10VA

電流線路功耗：≤1VA（Ib）

工作溫度范圍：-25℃~60℃

極限工作溫度范圍：-40℃~70℃

儲存和運輸極限溫度范圍：-40℃~70℃

相對濕度：年平均＜75%

30天（一年內這些天是以自然方式分布）95%

在其他天偶然出現85%

大氣壓力：63.0kPa ~ 106.kPa（海拔4000m及以下）

正常工作電壓：0.9Un~1.1Un

擴展工作電壓：0.8Un~1.15Un

極限工作電壓：0.0Un~1.15Un

時鐘準確度：≤0.5秒/天（參比溫度23℃）

鋰電池容量：≥1.2Ah，停電后可供時鐘工作時間≥5年

停電后數據保存時間：≥10年

產品壽命：大于10年

外型尺寸：112mm*160mm*58mm

重量：約0.81kg

電能脈沖寬度：80 ±20ms，典型值：80ms

紅外通信速率：1200bps

RS485速率：2400bps（典型值），600、1200、2400、4800、9600（可設置）

通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件
