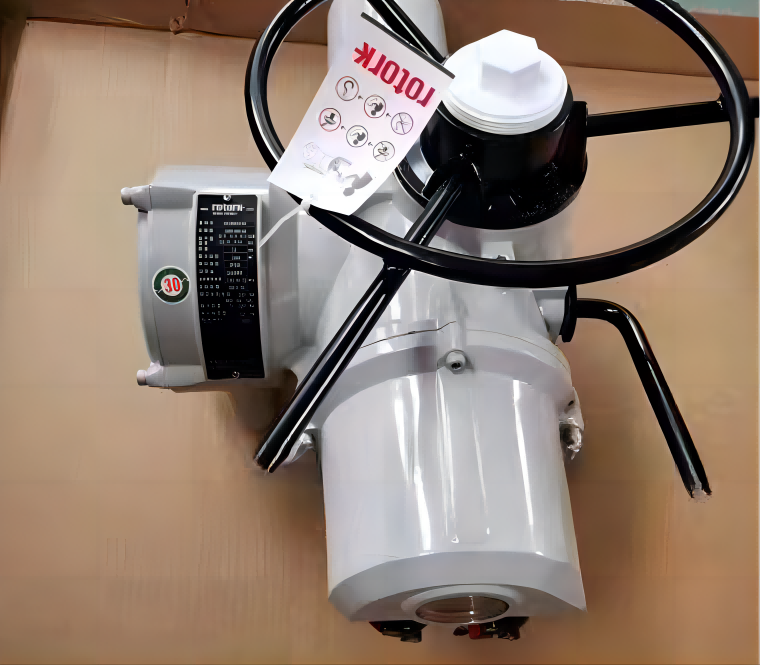

羅托克電動執行器
國家:U.K(The United Kingdom)
羅托克,英文: ROTORK
執行器,英文: Final Controlling Element
型號: IQ, IQM, IQT, AQ
也稱:電動執行器,電動頭,電動執行機構
Final Controlling Element ROTORK 公司是英國也是世界上有名的工業控制及儀器儀表生產廠家，于 1958 年注冊于英國， ROTORK 各種執行器在全世界享有極高的聲譽并在世界市場取得了很大的成功。 ROTORK 目前在該領域處于領先的地位。在過去的 50 年里， ROTORK 高質量的產品與服務為其客戶帶來了巨大的經濟效益。
ROTORK 在質量保證方面，一直處于同行業的領先地位。 1960 年， ROTORK 的產品通過了國家動力（ NATIONAL POWER ）組織的質量標準認證。 1987 年，通過了 ISO9001 質量認證體系，世界公認的 LRQA 和 NACCR 方案通過了所有 ROTORK 的產品和服務。 ROTORK 在不斷的改革對客戶的服務 , 同時在設計、制造檢測工藝中采用了高質量標準 , 采取了嚴格的測試手段 , 每一種執行器的設計都要經過壽命及環境實驗的考驗，使 ROTORK 執行器具有很高的可靠性 .
作為世界上主要的執行結構制造專業廠家，英國ROTORK 因其耐用的產品而享譽全球，憑借著數十年在各種環境下安裝、使用的經驗，已開發出了一套高可靠性的設計。并使執行機構在操作及安全應用方面處于領先地位。英國Rotork 公司成立50年余年以來，已在閥門、水閘和擋板等的執行機構領域內成為優質的代名詞, 確立了領先地位,這些產品廣泛應用于世界各地的石油、天然氣、電力、水利和污水處理行業。
Rotork在材料、制造和檢測工序、安裝、調試和售后服務等各個階段和各個環節上堅定不移地重視質量。擁有一支出類拔萃的員工隊伍 -訓練有素、意識先進的工程師和技術支持人員，在維護Rotork無可匹敵的信譽方面發揮著重要作用，為用戶提供創新、可靠和一流的支持。
Rotork服務信譽卓著-擁有全面的全球服務網絡，可以提供國內服務。就職于辦事處和辦事中心訓練有素的技術員可以為您提供及時服務。
rotork公司生產的電動執行器在閥門控制領域處于領先地位，簡單而無可匹敵的終身使用可靠性,不論在何種環境、任何應用場合, rotork已成為可信賴的閥門控制領域中的領導者。
IQ系列產品名揚四海的特性，如Rotork獨有的雙密封系統和"非侵入式"紅外設定功能等眾多的保護功能使得該產品成為可靠性的代名詞，IQ執行機構提供了一系列強大無比的卓越特性，
IQT角形程電動執行器具有速度調控功能同時保留了IQ特性及關鍵性優點，通過把在AQ系列中使用了20多年的電機控制技術與IQ"執行器集成芯片"相結合，使得在不影響輸出力矩的情況下調整IQT的輸出速度。IQT系列提供中小型角行程閥門力矩大小達2000Nm的直接操作。
IQM/IQTM：適用于每小時啟動1200次/小時的閥門操作。
IQTF（全轉式）執行器適用于需要從90°以上到120°的非推力式操作應用。
IQS單相：電容器啟動/運行鼠籠式感應電動機。60次/小時
IQDC：永久磁鐵，低慣性設計。
IQD直流：永久磁鐵，直流電機包括恒溫器防護裝置。
如要求執行器線性輸出，可在標準IQ執行器底座安裝推力螺桿裝置。
現在Rotork IQ可以提供一個完整的執行器系列，可適應大部分需要控制和指示的角行程和多轉式閥門的應用，給用戶以高標準的性能、質量以及全方位的價值
考慮個別用戶的需求,Rotork生產了一系列齒輪箱,包括用于多轉式和角行程閥門的齒輪箱，大型及慢速移動的閘閥和球閥可通過電動執行器下面安裝的傘形齒輪或直齒輪來驅動,還可提供調節型和潛水型齒輪箱。
Rotork 經過實驗和測試的IQ系列智能型電動閥門執行其現在有進一步提高了質量--保留著名揚四海的特性，如Rotork 獨特的雙密封系統和"非侵入式"紅外線設定功能，同時使用更少的電子元件，增加了功能和可靠性。
Rotork的IQ是站在新技術的前沿不斷致力于研究與開發的成果，為最終用戶提供了更高的質量、性能和全面的價值標準。
用紅外線設定器可進行簡單安全和快速的非侵入式調整。使用"隨按隨用"的IQ設定器可進入和調整執行器的設定，如力矩值、限位、控制及顯示功能。Rotork提供的獨特的本安型設定器在任何環境中，無論動力電源與否，均可對執行器進行非侵入式設定。
易讀的、帶有背景照明的顯示器提供了閥門運行狀況、控制和執行器的報警圖標。用IQ設定工具可以查看全面、實時的診斷幫助屏幕，可全圖顯示就地和遠程控制狀態、執行器組態和即時閥位的力矩。內置數據記錄器可記錄操作、報警和閥門力矩分布數據。可提供寶貴的操作運行狀況可運行條件的信息。
IQ現在為閥門執行機構提供了一系列強大無比的卓越性能，其中包括：
a.直流和單相電源執行器
b.作為標準功能的內置數據記錄器
c.兼容IrOAT?標準，可通過移動電話或PC機對執行器進行就地和遠程分析
d.為用戶提供了更清晰、更多、更易用的控制和指示功能
e.簡單的力矩和閥位控制，使可靠性得到提高
f.合理的電子工藝-"系統集成芯片"技術
g.防腐功能增強
h.控制和指示靈活性提高
保護系統
在電動執行器應用中所積累的大量經驗，使Rotork 在執行器端口保護方面居
領先地位。在漲潮、陰濕、冷熱懸殊、極端惡劣和腐蝕性空氣以及從沙漠到凍原、從沿海到地下等各種環境中，執行器將可靠性方面最重要的因素是不受環境影響-簡而言之就是外殼。
雙密封、雙保護
IQ外殼的額定防護等級為IP68-水下3米，48小時，NEMA4/4X/6。它是完全防水可防塵，而且不"透氣"。Rotork雙密封系統確保內部元件受到保護，因為它們被防水接線端子模塊將內部電纜與接線端子箱隔離。即使在現場接線期間，移去接線端蓋，保護仍得以維持，且接線端子模塊獨立密封。
非侵入式終身密封
IQ的現場調試無需卸掉電氣箱端蓋。所有設定和調整均使用提供的紅外線設定器來完成。在我們制造廠的受控環境中組裝后，氣體交換已被排除-所有內部元件終身得到保護。非侵入式控制器意味著沒有穿過控制箱體的貫通軸。
簡單、可靠IQ簡化了設計，而規格和性能有所擴展。
安全完整性
最初研制IQ是為了提高閥門執行器的安全完整性狀態。通過再次的設計和創新，Rotork能夠提供解決辦法，是工藝工程師能夠根據確定的安全完整性等級評估選擇執行器。鑒于IEC615081、ISA-S84.01和DIN19250等國際標準成為評估工藝系統安全完善的要求，Rotork 將樂意討論您的要求。與閥門配套有閘閥，球閥，蝶閥等。
奧瑪AUMA旋轉式電動執行器
本手冊適用于SA、SAL、SAH、SAR、SAEx、SAREx型的奧瑪AUMA執行器。
1.運輸與保管
2.? 工作環境條件
3.? 往閥門上安裝
4.? 手動
5.電氣連接
6.? 試運行
7.調整限位開關
8.調整DUO限位開關(選購件)
目錄
9.調整力矩開關
10.調整機械式位置指示器(選購件)
11.調整電位器(選購件)
12.調整電感式限位傳感系統IWG和電子式閥位計RWG(選購件)
13.螺紋套筒的 后加工(連接方式A)
14.維護
1? ?運輸與保管
-在運往安裝地點的途中，一定要采用堅固的包裝，
-千萬不要利用執行器上的手輪來栓結起重用的錨具索具等，
-應在干燥通風的室內保管，為防止地面潮氣侵入，應置于貨架上或用木板隔潮，
-應加以遮擋，防止沾染灰塵和臟物，
-凡是光亮的表面均應涂抹適當的防腐劑。
2? 工作環境條件
AUMA旋轉式執行器的工作環境溫度為：SA? -25℃ ～+80 ℃(標準工況)SAR? ?-25℃ ～+60 ℃SAL -60℃ ～+60 ℃SAEx -25℃ ～+40 ℃SAH? 0℃ ～+120℃SAREx -25℃ ～+40 ℃
SA型適用于短時工作制S2—15min(依據VDE 0530)。SAR型適用于S4—25%ED(依據
VDE0530),允許的開關頻度可參看SAR 新樣本。
3
往閥門上安裝
AUMA旋轉式執行器可以安裝或工作于任意方位。
●首先檢查閥門與齒輪箱的連接法蘭是否匹配。注意：法蘭的定心是按余隙配合進行的!
圖C
對于A型連接，螺紋套筒的螺紋必須與閥桿的螺紋相一致。如果訂貨時如未講明螺紋該如何加工，則螺紋套筒在出廠時不鉆孔或者只進行粗鉆。其 終加工方法參
見第13節。
圖D
對于B1,B2,B3,B4型連接，則把螺紋套筒鉆好孔和鍵槽后發貨(一般依據ISO 5210進行)。
●檢查螺紋套筒的孔與鍵槽，是否同閥門-減速器輸入軸上的孔和鍵槽一致。
●對執行器和閥門-減速器的法蘭接合面，進行全面除油。
●把閥門-減速器的輸入軸稍稍涂點油。
●把執行器裝到閥門-減速器上，固定之，按十字交叉方式擰緊螺栓。
4? 手動
圖B
手動方式的設置：
注意：只有在電機停轉時，才能改換到手動方式。
●把手輪中心的紅色轉換杠桿搬起大約85°,然后輕微轉動手輪20°以上即可。
●松開轉換杠桿，讓它在彈簧力作用下自行回位，手輪即可隨意轉動。如果轉換杠桿不會自動回位，可用手推一下。
手動方式的操作：
●如使用動力搬手進行手動操作， 允許轉速為300轉/分鐘。退出手動方式：只要電機一啟動，即自動退出手動方式。
公司專業致力于產品種類的優化和品質的提升，結合市場需求，研發出“羅拓克防爆系列電動執行器是石油、石化、煤氣等隔爆領域的優先品牌。產品大量配套在煤礦，水利、石化、石油、冶金，環保、鋼鐵、污水處理，電力、造船、消防等領域，多年來產品廣受用戶一致好評。 羅拓克以優異的產品質量占穩市場，以先進的科學技術行業、以完善的服務體系回報客戶的企業宗旨，努力成為您首先選擇的電動執行器制造企業。
質量承諾:產品檢測合格出廠，產品享受終身技術支持，產品服務跟蹤。“不斷創新--為您所能!"羅拓克人力求為自動化發展提供優質的產品和優良的服務，期待與您的真誠合
