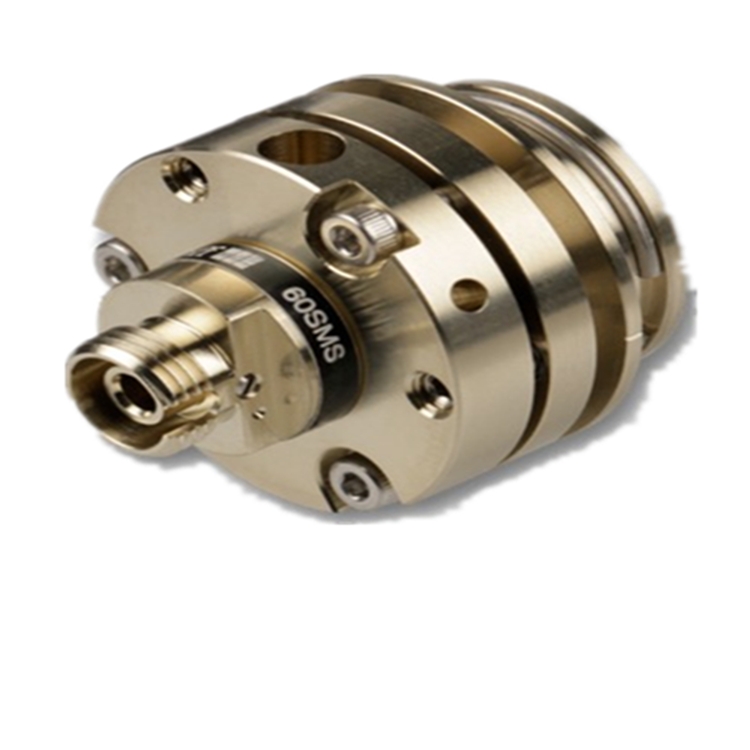

天津瑞利光電科技有限公司優勢經銷德國Schaefter + Kirchhoff激光光束耦合器series 60SMS
產品型號：60SMS-1-4-M18-10
關鍵字：Schaefter + Kirchhoff激光光束耦合器series 60SMS
關鍵字描述：激光束耦合器60SMS系列設計用于將單模激光輻射緊湊且長期穩定地耦合到單模或保偏光纖中。
產品介紹：
激光束耦合器60SMS系列設計用于將單模激光輻射緊湊且長期穩定地耦合到單模或保偏光纖中。對于多模應用，請使用60FC-A19.5系列光纖耦合器。
光學
焦距為18.4 mm的單色儀設計用于單波長應用。它鍍有630-1080 nm的增透膜。對球差進行了校正，并對其進行了設計，以使其產生M2 <1.05的衍射極限點。聚焦位置隨波長變化很大，因此耦合器必須在波長發生任何變化后重新聚焦。它不適用于特高壓應用。
長期穩定性高
緊湊的尺寸以及高分辨率的對準機制可實現簡單，直觀的耦合過程。其結果是，光纖耦合器具有很高的熱穩定性，指向穩定性，對振動和震動不敏。長期穩定性測試顯示，在15-35°C的溫度范圍內，電源穩定性優于3％。
6個自由度
為了獲得更好的耦合效率，光纖耦合器需要提供一定的自由度。您需要調整激光束和透鏡/光纖端面之間的角度，透鏡的z位置，將光纖的偏振軸調整為激光源的偏振軸，并使透鏡相對于激光束居中。光纖耦合器提供了所有必要的自由度。它具有TILT調節，獨立的焦點調節，可旋轉360°，并允許使用適配器60A19.5-F進行橫向調節。
TILT調整用于通過3個調整螺釘使光纖的模場和聚焦的激光點之間的橫向重疊更大化。3個鎖緊螺釘用于微調并鎖定位置，以實現機械穩定性。
與TILT調節無關，光纖端面和耦合光學器件之間的距離通過偏心鍵調節。聚焦設置通過兩個徑向布置的夾緊螺釘鎖定。由于焦點調整是獨立的，因此可以更準確地放置模式場直徑的z位置。
光纖與激光源的偏振軸的偏振對準是通過旋轉激光束耦合器進行的。光纖耦合器和定心所需的適配器之間的分離對于實現360°的完全旋轉自由度至關重要。耦合器具有一個緊密配合的圓柱體，可以將其放入相應適配器的19.5 mm插座中。
鏡頭性能
APC類型連接器的傾斜拋光會導致光束以一定角度出射，且不平行于光纖的光軸。這可以通過耦合器的預角度機械耦合軸進行校正。可以補償光束偏轉，您可以集中使用鏡頭。這將僅通過透鏡的不理想光束路徑產生的像差降至更低。
連接器類型
光纖耦合器配有FC-APC型插座。由于彈簧插芯，光纖耦合器具有一個附加的平頭螺釘，以提高指向穩定性。
材料
60SMS型光纖耦合器由鎳銀制成（標準）。
參數：
焦距：18.4 mm
增透膜：10
波長范圍：630-1080 nm
鏡頭類型：雙重光學
校正：單色
數值孔徑：0.18
通光孔徑：6.6 mm
連接器類型：FC-APC
外徑：?25 mm
長度：30,5 mm
傾斜調整：是
系統安裝：19.5
外殼材料：鎳銀
重量：66 g
