水培蔬菜控制系統介紹

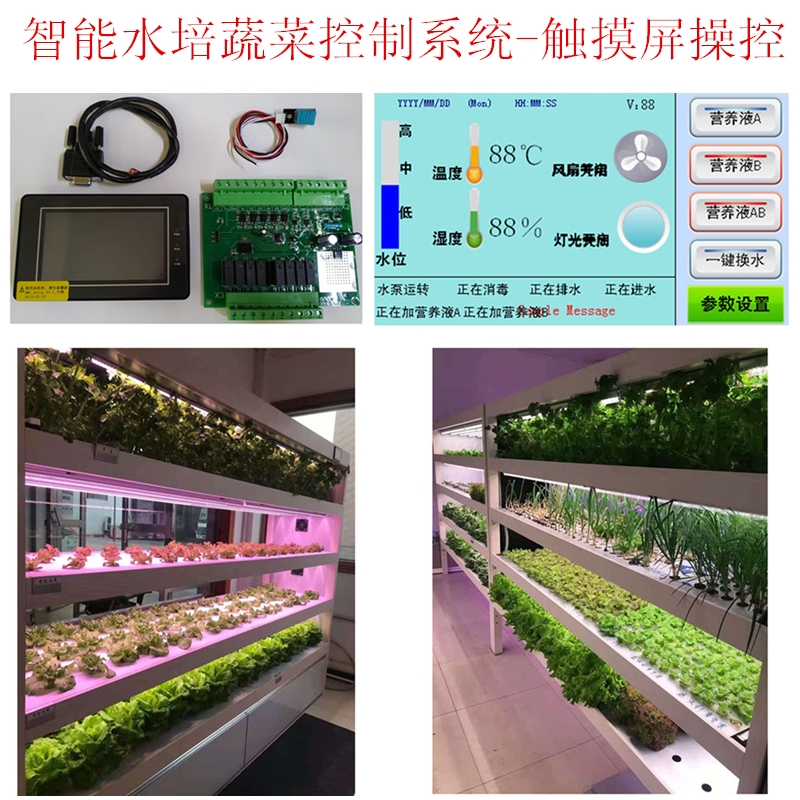

上海滇馳電子電器有限公司研發的水培蔬菜控制系統（又名：葉菜生長控制系統）由觸摸屏、 控制線路板、溫濕度傳感器等構成，它能在蔬菜生長周期里進行自動控制，無需人工干預，包括對水、燈光、營養液、風、消毒等環節進行自動控制。

一． 輸入輸出信號

一個溫濕度傳感器信號輸入（線長定制）

輸入信號：輸入開關量信號合計5 個

1.       水位浮球上限輸入

2.       水位浮球中限輸入

3.       水位浮球下限輸入

4.       營養液A浮球下限輸入

5.       營養液B浮球下限輸入

輸出信號：繼電器輸出信號合計 8 個

1.       燈光（24V）

2.       風扇（24V）

3.       營養液A泵(24V)

4.       營養液B泵 (24V)

5.       進水閥（220V）

6.       水泵（220V）

7.       排水閥排水泵（220V）

8.       紫外線殺菌消毒器（220V）

二．觸摸屏設置變量

1．  燈光自動開啟時間（可設置，范圍00:00 – 23:59）

2．  燈光自動關閉時間（可設置，范圍00:00 – 23:59）

3．  風扇自動開啟時間（可設置，范圍00:00 – 23:59）

4．  風扇自動關閉時間（可設置，范圍00:00 – 23:59）

5．  水泵運行時間（可設置，范圍00 -60，單位min）

6．  水泵停止時間（可設置，范圍00 -60，單位min）

7．  換水加營養液A時間（可設置，范圍00 -60，單位S）

8. 換水加營養液B時間（可設置，范圍00 -60，單位S）

9. 加水加營養液A時間（可設置，范圍00 -60，單位S）

10. 加水加營養液B時間（可設置，范圍00 -60，單位S）

11. 殺菌消毒開始時間（可設置，范圍00:00 – 23:59）

12. 殺菌消毒結束時間（可設置，范圍00:00 – 23:59）

13. 一鍵換水按鈕

14. 點動加液AB按鈕

15. 點動加液A按鈕

16. 點動加液B按鈕

17. 燈光手動測試按鈕

18. 風扇手動測試按鈕

19. 營養液A手動測試按鈕

20. 營養液B手動測試按鈕

21. 進水閥手動測試按鈕

22. 水泵手動測試按鈕

23. 排水閥排水泵手動測試按鈕

三． 動作流程邏輯

1. 燈光

燈光按照觸摸屏設置“燈光自動開啟時間”和“燈光自動關閉時間”自動開啟和關閉，循環運行。

2. 風扇

風扇按照觸摸屏設置“風扇自動開啟時間”和“風扇自動關閉時間”自動開啟和關閉，循環運行。

3. 水泵

水泵按照觸摸屏設置“水泵運行時間”運行一段時間，然后再按照“水泵停止時間”停止一段時間，循環運行。

4. 點動加營養液功能

按“點動加液AB按鈕”營養液A泵營養液B泵同時起動，

停止條件為：1“點動加液AB按鈕”松開

2 營養液A浮球下限或營養液B浮球下限任一到位。

按“點動加液A按鈕”營養液A泵起動，

停止條件為：1“點動加液A按鈕”松開

2營養液A浮球下限到位（觸摸屏提示“營養液A量少，清添加！）

按“點動加液B按鈕”營養液B泵起動，

停止條件為：1“點動加液B按鈕”松開

2營養液B浮球下限到位（觸摸屏提示“營養液B量少，清添加！）

5． 一鍵換水功能

按“一鍵換水按鈕”排水閥排水泵啟動，此時進水閥，營養液A泵，營養液B泵，全部于關閉狀態，水位下降，水位浮球上限位到低無動作，水位浮球中限位到底無動作，水位浮球下限位到低，（延時30S）關閉排水閥排水泵。同時啟動進水閥，開始進水，水位上升，

水位浮球下限位到頂無動作，水位浮球中限位到頂無動作，水位浮球上限位到頂，關閉進水閥，同時啟動營養液A泵和營養液B泵，“換水加營養液A時間”時間到或營養液A浮球下限到位時，關閉營養液A泵，“換水加營養液B時間”時間到或營養液B浮球下限到位時，關閉營養液B泵。

6. 平時運行自動加水功能

平時正常運行時，水位浮球上限位到低時，無動作。水位浮球中限位到底時，啟動進水閥，水位開始上升，水位浮球中限位到頂時，無動作，水位浮球上限到頂時，關閉進水閥，同時啟動營養液A泵和營養液B泵，“加水加營養液A時間”時間到或營養液A浮球下限到位時，關閉營養液A泵，“加水加營養液B時間”時間到或營養液B浮球下限到位時，關閉營養液B泵。

7. 殺菌消毒功能

殺菌消毒按照觸摸屏設置“殺菌消毒開啟時間”和“殺菌消毒結束時間”自動開啟和結束，循環運行。

四．水培蔬菜控制系統構成

1． 4.3英寸觸摸屏一塊

2． 485通訊線一根（線長定制）

3．    控制線路板一塊（尺寸按實樣交付）

4．    溫濕度傳感器一個（線長定制）
