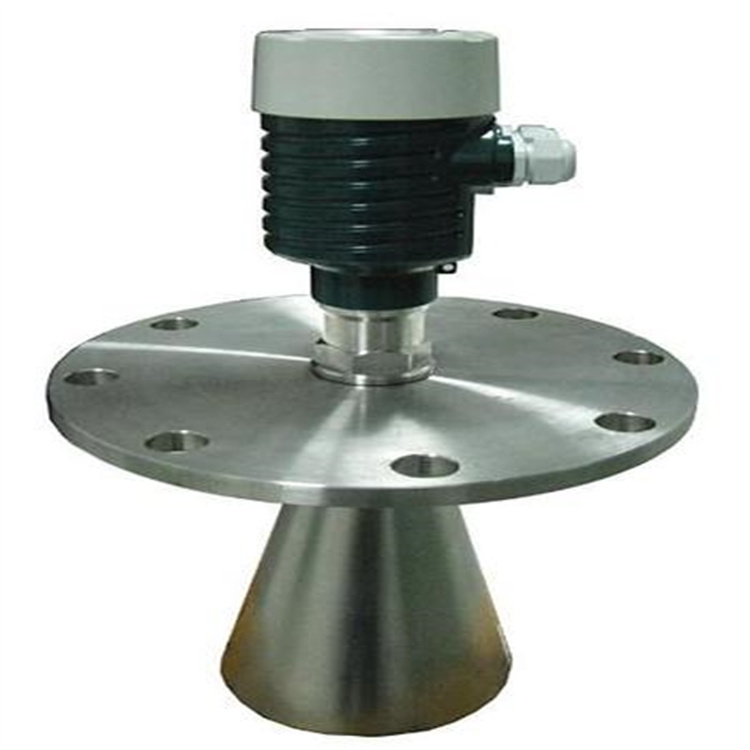

                                                             防腐型雷達料位計供應商廠家支架安裝

防腐型高頻雷達物位計的原理

        防腐型采用高頻微帶線結構的電路設計，內部電路產生26GHz或者80GHz的微波脈沖信號。雷達物位儀表是近幾年開始普及的測量儀表，它采用了與介質非接觸的測量方式?具有不受溫度、壓力、惰性氣體和蒸汽的影響，也不受被測介質物理特性變化影響等優點，在冶金、化工等行業得到廣泛使用。基于高頻波導的設計原理，微波脈沖通過PTFE發射從天線末端發射出去。當發射脈沖碰到被測介質表面時，一部分能量被射回來，被同線接收。通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，推算出天線到被測介質表面的距離。 雷達物位計要想使測量的數據準確，不會因為遭到雷擊而損壞，可以在儀表當中配備上信任號通過道電涌器，對過壓電進行泄放，使過壓電能夠涌入大地，確保其信號在進行傳輸時的安全性。

技術參數：

量程：30m

盲區：0.3m

測量精度：±0.1% ±0.2% ±0.3% ±0.5%

天線材料：不銹鋼316L喇叭/PTFE振子

天線結構：椎面振子，防露、防凝結物

過程溫度：-40～250°C

過程壓力：-0.1～4MPa

頻率范圍：26GHz

信號輸出：(4～20)mA/HART

電 源：兩線制/四線制

         防腐型雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。測量液體物料時，非接觸雷達物位計(雷達液位計)安裝位置不能設置在有障礙物的正上方，這樣不能測量到低于障礙物的液位。測量液體料位時，若安裝接管，一般情況下，一定要將天線末端伸出接管，這樣才能達到的測量效果。防腐型智能雷達物位計盡量遠離出料口和進料口。對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的。測量液體物料時，非接觸雷達物位計(雷達液位計)安裝位置不能設置在有障礙物的正上方，這樣不能測量到低于障礙物的液位。測量液體料位時，若安裝接管，一般情況下，一定要將天線末端伸出接管，這樣才能達到的測量效果。 建議安裝在料倉直徑的1/4處。 防腐型雷達物位計纜式探頭或桿式探頭離罐壁zui小距離不小于30厘米。探頭底部距罐底大約30mm。 探頭距罐內障礙物zui小距離不小于200mm。 如果容器底部是錐型的，傳感器可以安裝罐頂，這樣可以一直測量到罐底。 雷達料位計是一種非接觸式液位測量儀器，因其安裝和維修簡單，測量準確可靠，在鋼鐵、石化、水處理、水利等行業中，廣泛用于各種容器液位的測量，也可用于水渠、水池、水庫、江河湖海等水位的測量。在液位控制器中，作為精密儀器， 雷達料位計受應用環境的影響很大。
