                       焊接式DN250孔板流量計安裝要求

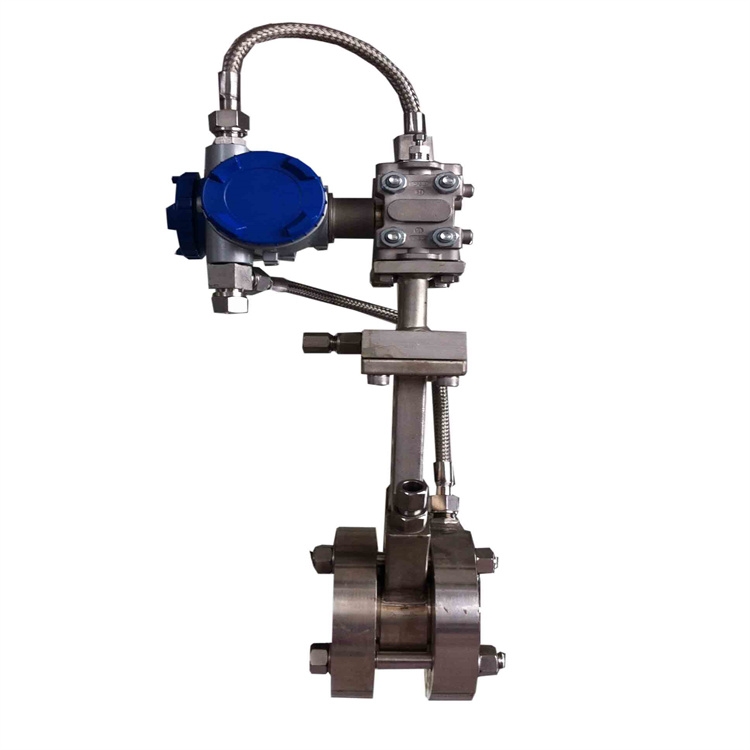

    焊接式孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量；孔板流量計節流裝置包括環室孔板，噴嘴等；孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。 ??4、引壓管清理：每月對引壓管進行放空、吹掃，防止引壓管內積聚污物。

焊接式孔板流量計對于其選型是非常重要的，因?yàn)椴煌�型�?hào)參數所使用的場景也是有著較為大差別的，所以人們?cè)谶x購孔板流量計的時候不要急于購買，而是要根據自身使用的場景，通過專業的孔板流量計廠家所給予的建議，在進行選購，這樣才能夠讓其產品使用更加符合實際情況。 ??4、法蘭取壓標準孔板：屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時（25.5mm）處，煉油系統普遍采用此種形式。

天然氣壓縮機的使用使計量差壓發生波動；氣井之間的壓力干擾造成的差壓波動；⑤用戶用氣不均衡，氣量在瞬間發生急劇變化，供氣調壓閥突然開大或關小也會導致差壓波動。焊接式孔板流量計由三部分組成：節流裝置、差壓變送器和流量積算儀。節流裝置是直接安裝于管道上的一次元件，差壓變送器和積算儀屬于二次元件。它主要用于流經管道各種氣體（純凈的或含粉塵的）、蒸汽（飽和或過熱）和液體（導電或不導電；強腐蝕性；粘稠或含有微小顆粒臟污）流量。可直接測量體積流量或質量流量。 孔板流量計流量取源部件事項：安裝前應對流量節流件的外觀及節流孔直徑進行檢查和測量，并做好記錄，其質量應符合設計文件和現行標準的有關規定。

技術參數：

公稱通徑： DN20 – DN1000

依據標準GB/T2624-93進行設計制造

依據檢定規程進行出廠檢定

基本精度： ±0.5%、±1%、±1.5%

流量范圍： ≥ 1:15

公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質

被測介質溫度：-10℃~ 450℃

供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電）

輸出信號： 4-20mA DC或RS485通訊 控制計量管段下流閥：實踐證明，控制下流閥對各類脈動源引起的差壓波動都有作用。加裝緩沖罐：可在測量管段前加裝緩沖罐，可儲存和釋放氣體的能量，有效地平抑各種脈動源引起的差壓波動，也可設置專門的脈動衰減器。

特點及適用范圍：

1、標準節流裝置無須實流標定即可保證其測量精度。

2、適用被測介質非常廣泛，幾乎可用于所有氣體、蒸汽和液體的流量測量；

3、適用直徑比β為0.22~0.75，雷諾數ReD≥5000 管道直徑DN50~1000mm，允許外推到5000mm。β=d/D，d—孔板開孔直徑；D—管道實際內徑

4、使用壓力可高達32MPa，也可用于負壓；

5、介質溫度范圍：-30℃～+650℃；

6、智能型差壓式流量計采用智能差壓變送器，可根據被測對象流量的變化，通過按鍵或通訊方式現場設定差壓值（規定范圍內），從而改變流量范圍，使系統流量范圍度大大拓寬； ??5、小口徑孔板：屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。

7、無可動部件，機構安全可靠，使用、操作簡單、易掌握，免維修；孔板流量計在測量蒸汽的時候，涉及到補償問題的時候，在節流件的下游側安裝溫度計時，溫度計與節流件間的直管距離不應小于5倍工藝管道內徑。節流裝置在水平和傾斜的工藝管道上安裝時，取壓口的方位應符合規定。

焊接式孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮�流量�?jì)，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。孔板外徑與環室配合處的間隙留得足夠大是假定孔板和環室溫度相同，但實際上不可能相同，孔板被環室包圍著，而且有高溫流體為其提供熱量，所以溫度高，得到充分膨脹。 孔板流量計對天然氣的潔凈度有較高的要求，長期使用后可能產生腐蝕、磨損、結垢、臟污，精度難以保證，需拆下清洗、檢驗確認合格后才能繼續使用。其次是使用孔板流量計的管道內介質壓力損失較大，會增加較高的附加生產費用； 在安裝方面，由于孔板流量計對前后直管段的要求較高，在管徑較大的工況下使用不容易滿足。另外，一般的孔板流量計都是采用法蘭夾持式連接，長期使用維護后容易產生跑、冒、滴、漏的問題，增加了維護工作量。
