                    高壓孔板流量計生產企業LG
    高壓孔板節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。 ??孔板流量計的取壓方式有很多，包括環室取壓標準孔板、角接單獨鉆孔取壓標準孔板、法蘭取壓標準孔板、徑距取壓標準孔板以及小口徑孔板，其中：

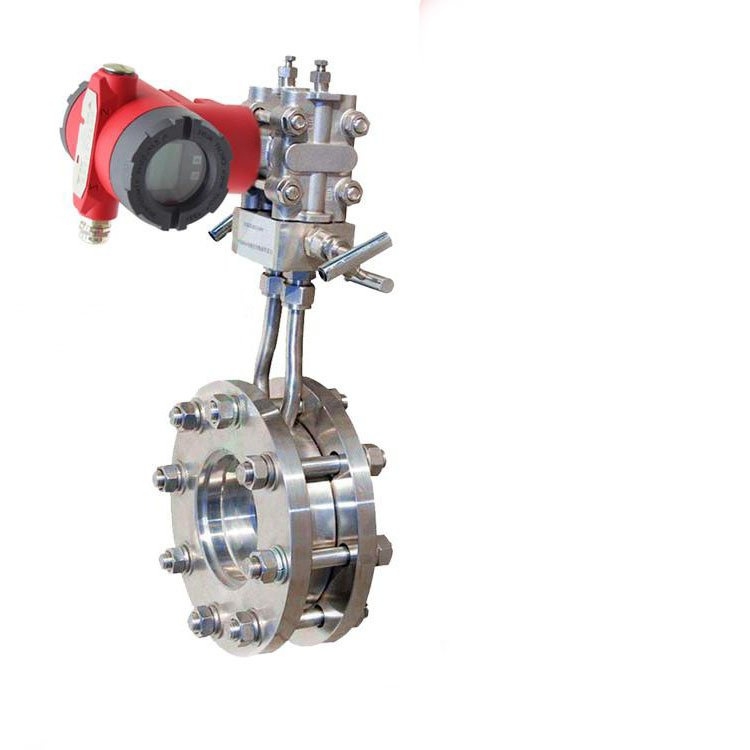

孔板流量計在規定的小直管段范圍內，其內表面應清潔、無凹坑和突出物，且不得設置其它取源部件或檢測元件。這里還要提醒廣大用戶的就是應用現場一定要注意管道規格。高壓節流孔板流量計結構一體化智能孔板流量計，由孔板取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。三閥組的作用：可使一體化結構牢固，減少泄漏點；可在線確認變送器的零點與修正；一旦變送器出現故障需要檢修或更換時，可在不中斷工藝情況下進行，操作非常方便。 提高差壓和孔徑比β：對于同一條計量管道，若要提高差壓，就要降低孔板直徑，使孔徑比β降低，為了使差壓和孔徑終都提高，必須相應減小計量管管徑。⑤安裝調壓閥：在測量點前入口處加裝調壓閥，穩定輸出壓力，可有效地減少脈動現象對計量準確度的影響。

孔板流量計技術參數：

1、β值：0.2～0.8；

2、口徑：DN15～DN1000（mm）；

3、精度：±1%FS；

4、表頭：盲表和數顯表兩種；

5、量程比：標準1：13，擴展1：30；

6、工作壓力：≤42.0MPa；

7、介質溫度：-40oC～450oC；

8、介質粘度：≦30CP(相當于重油) ；

9、防爆等級：dⅡCT5.6、iaⅡCT4-6;防護等級：IP67；

10、安裝方式：水平或垂直；

11、連接方式：法蘭或夾裝式；

12、法蘭標準：DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618；DN>600mm,PN2.0～PN15,HG20623，也可按用戶提供的法蘭標準制造。

13、智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC。

液體：上游直管段應20DN，下游直管段應5DN　插入式：上游直管段應20DS，下游直管段應7DS（DS為管道實測內徑）

孔板流量計是將標準孔板與多參數差壓變送器配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，應用于石油、化工、冶金、電力、供熱、供水等領域。節流裝置又稱為差壓式流量計，是由一次檢測件和二次裝置差壓變送器和流量顯示儀組成應用于氣體。蒸汽和液體的流量測量，結構簡單，維修方便，性能穩定�？装逋鈴脚c環室配合處的間隙留得足夠大是假定孔板和環室溫度相同，但實際上不可能相同，孔板被環室包圍著，而且有高溫流體為其提供熱量，所以溫度高，得到充分膨脹�？装辶髁坑嬍菍�標準孔板與多參量差壓變送器或差壓變送、溫度變送器及壓力變送器配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。孔板流量計在測量蒸汽的時候，涉及到補償問題的時候，在節流件的下游側安裝溫度計時，溫度計與節流件間的直管距離不應小于5倍工藝管道內徑。節流裝置在水平和傾斜的工藝管道上安裝時，取壓口的方位應符合規定。
