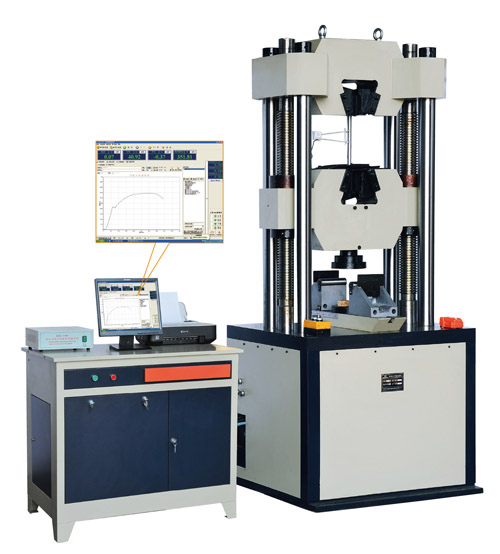

WAW-600D微機控制電液伺服式萬能試驗機 河南
60噸/100噸WAW-D系列微機控制電液伺服萬能試驗機
30噸濟南WAW-300D系列微機控制電液伺服萬能試驗機
主要用途：WAW-D系列微機控制電液伺服萬能試驗機主要用于金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切等方式的力學性能試驗，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理
功能特點：
1.1主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。
1.2 堅固的四立柱兩絲杠結構設計，整機穩定性極強。
1.3 移動橫梁設計有獨特的消除間隙機構，避免了B型機橫梁受力后竄動所帶來的試驗誤差。
1.4 鉗口與鉗口夾板間設有10mm的滑板，有效的延長了鉗口夾板的使用壽命。
1.5 試驗空間可根據試樣的長度分三段調整，最高處適用于高溫爐等外設設備的使用。
1.6 油缸采用間隙密封，即提高了測量精度又增加了使用壽命。
2 傳動系統：
下橫梁升降采用電機、擺線針輪減速機、鏈輪、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。
3 液壓系統（琴臺式油源）
3.1采用進口高壓齒輪泵噪音低、壓力平穩。
3.2動力系統與操作臺一體化設計，便于操作，節省實驗空間。
3.3表面經噴塑處理，外形美觀。
4 控制系統
4.1實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
4.2數據采集系統由4路高精準32位A/D轉換通道組成。最高分辨率達1/500000，全程不分檔；
4.3選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；
4.4符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
4.5電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。
技術參數：
規格型號 WAW-300D WAW-600D WAW-1000D WAW-2000D
最大試驗力(kN) 300 600 1000 2000
力值測量范圍 2%～100%Fs
試驗力準確度 ±1%
變形測量裝置 引伸計
變形測量準確度 ±0.5%
位移測量(mm) 光電編碼器，分辨力0.01
活塞行程(mm) 200 200 250 250
試驗空間（包括活塞行程長度）(mm) 拉伸 550 650 620 1000
壓縮 450 550 520 900
柱間距離(mm) 460 520 510 700
安全保護裝置 軟件保護和機械限位保護
超載保護 2%～5%
扁試樣最大夾持寬度(mm) 75 80 125 140
扁試樣夾持厚度(mm) 0～15 0～30
標配0～15 0～40
標配0～20 0～70
圓試樣夾持直徑(mm) Φ10～32 Φ13～40 Φ13～60 Φ15～70
上下壓盤尺寸(mm) Φ120 Φ160 204*204 Φ220
彎曲支輥最大間距(mm) 400 500 500 300
彎曲支輥寬度(mm) 140 140 140 160
