電力、核電用220V600A 大功率蓄電池組容量測試系統
一、 大功率蓄電池組容量測試系統組成
1、大功率蓄電池組容量測試系統由大功率可編程直流負載BDCT-22600和蓄電池容量監測設備BCSU-120C組成，考慮到負載的體積不能太大和搬運的便利大功率可編程直流負載設計成分體式的。
2、蓄電池的放電測試由大功率可編程直流負載BDCT-22600來實現，該設備可以實現96-270V電壓區間 電流0-600A可調，調整步幅1A，當電池組的電壓低于220v時候，最大電流隨電壓下降的比例遞減，最小電壓可以到90v，例：蓄電池組的電壓為110v的時候 該負載的最大放電電流為300A
3、大功率蓄電池組容量測試系統可編程直流負載：具有恒流放電、恒阻放電、恒功率放電功能，可以設定波段加載功能，例：可以設定10-120A 分120段加載，每段加載時間1分鐘，負載及按設定要求逐步加載到位。
4、大功率蓄電池組容量測試系統可編程直流負載軟件帶有120個點的放電曲線編輯功能，用戶可以輸入每個點的放電電流和放電時間，負載按預先設定的點進行加載。
5、在電池組放電過程中，用蓄電池容量監測設備BCSU-120C來監測每節電池的放電數據，并根據放電過程的電壓、電流數據，分析每節電池的容量。
6、大功率蓄電池組容量測試系統放電過程，蓄電池容量分析監測設備BCSU-120C監測到電池電壓低于門限值時候，儀表會給出報警，并通過告警控制線，控制可編程直流負載停止放電。

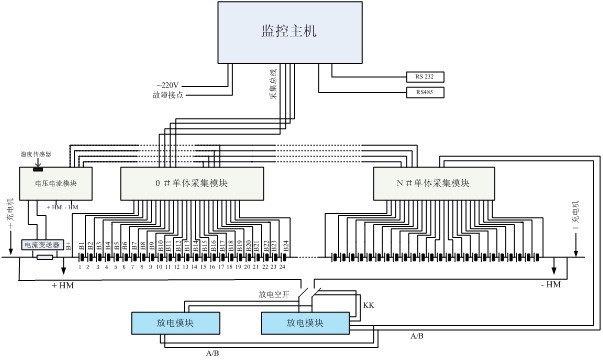

二、 大功率蓄電池組容量測試系統系統示意圖
三、 大功率蓄電池組容量測試系統儀表技術規范
1、蓄電池容量監測設備BCSU-120C
l 大功率蓄電池組容量測試系統主要功能
可通過5~10分鐘短時間放電預估電池組每節電池的剩余容量并評估電池優劣：便于機房維護人員了解電池情況。 |
具有多種告警功能：能查看歷史告警、實時告警、消除告警等。 |
實時監測：電池組總電壓、電流、溫度、每節電池電壓、最高4節單體電池、最低4節單體電池、電池的狀態、時間等參數。 |
充放電記錄功能：能記錄多條電池組的充放電數據，通過分析軟件能給出，電壓曲線圖、電流曲線圖、單體電壓曲線圖、特性比較圖、容量分析表、數據表格等。能幫助用戶分析整組電池每節電池的健康狀況。 |
可以通過連接BDCT，對電池進行長時間放電，測量電池實際容量。 |
可以通過RS232、RS485或RJ45實現遠程集中監控功能。 |
l 大功率蓄電池組容量測試系統產品特點
測量功能：可隨時測量及記錄總電壓、總電流、各單體電池電壓等狀況（可設定6~600秒測量一次） |
具有浮充時期監測功能：可在浮充監測電池狀況，并適時做出“均充”建議 |
異常告警：當蓄電池組電壓、電流及溫度異常時，將發出告警 |
主機可獨立作業 或多機并聯作業. |
可自動計算剩余容量，以提供目前電池組所剩余的容量 |
U盤數據存儲功能：能方便的把設備內存中的數據轉存到U盤上，在放到電腦上進行分析打印。 |
記錄功能：可記錄浮充期間及充放電期間的蓄電池組電壓、電流等信息 。 |
單體電壓采集，使用模塊化設計，模塊和主機之間可以使用網線或無線藍牙傳輸數據。 |
單體電壓采集模塊采用內置CPU 保證對電池電壓的高精度采集。 |
電流傳感器：本傳感器能將通過電池的電流數據傳至電池組容量監測器。 |
具有測量單電池電壓（0~4V）的回路。 |
具有測量每一蓄電池組總電壓及總電流的回路 |
電腦連線功能：可與電腦連接、采集充放電的參數并進行電池性能評估及分析 |
可外加MODEM,具有遠端監測功能 |
具有LCD現場顯示各種電壓、電流、溫度等信息 |
信號電纜線為0.3mmPVC導線 |
保護裝置：每一回路均有過流保護裝置 |
l 大功率蓄電池組容量測試系統標準規格
參數 |
規格 |
說明 |
環境要求 |
溫度：5~50℃ 濕度：10%~90% |
|
電源要求 |
AC：220V±10% |
|
通信速率 |
RS-232:300bps~19200bps可調 RS-485: 300bps~19200bps可調 |
|
電流測量界面 |
A. 測量范圍：0~1000A B. 分辨率：0.1A C. 精度：±2% |
|
總電壓測量界面 |
A. 測量范圍：0~300V B. 分辨率：0.25% C. 精度：±0.5% D. 輸入阻抗:1MΩ以上 E. 耐壓：1000V（一般型） |
|
電壓測量界面 |
A. 每組單體節數：0-120節 B. 單體電壓采集模塊數量：1-5個 C. 測量組數：1-2組 D. 測量范圍：0~4V E. 分辨率：±10mv F. 精度：±100mv G. 輸入阻抗:1MΩ以上 H. 耐壓：1000V(一般型) |
|
單體模塊監測電池個數 |
0-24個 |
2、大功率蓄電池組容量測試系統可編程直流負載
l 本機采用LCD彩色液晶顯示屏,能清楚的顯示出被監測電源的總電壓,放電電流。
l 設備具有多種控制方式：面板智能控制加載、遠程PC軟件控制加載。
l 具備安全警報功能及自動保護功能，冷卻風扇故障，要求放電負載能自動減少放電電流；具備極性接反等誤操作報警提示；具備多項安全自動保護功能，短路、過流、過載、過溫等自動保護，保證設備在長時間大電流放電過程中的安全穩定；設備帶有繼電保護、短路保護、軟件保護等裝置。
l 采用高效能合金材料，符合UL安全規格，放電時負載不產生紅熱現象，出風口溫度控制小于75度。
l 大功率蓄電池組容量測試系統具備開機自檢功能，開機自動檢測設備工作狀態是否正常，保證測試過程安全性。
l 設備帶有恒功率放電、恒功率波段放電、恒流放電、恒流波段放電、恒阻放電（定電阻放電）、恒阻波段等放電功能選項。
l 大功率蓄電池組容量測試系統恒功率放電可以設定：放電功率、放電時長、存儲間隔等參數，加載分幾次漸進到達設定值。
l 恒功率波段放電可以設定：放電功率范圍、段數（最多120段）、間隔時長等參數。
l 恒流放電可以設定：放電電流、時長、存儲間隔等參數，加載分幾次漸進到達設定值。
l 恒流波段放電可以設定：放電電流范圍、段數（最多120段）、間隔時長等參數。
l 恒阻放電可以設定：放電電阻（不同電阻并聯組合）、時長、存儲間隔等參數，加載分幾次漸進到達設定值。
l 恒阻波段放電可以設定：放電電阻范圍、段數（最多120段）、間隔時長等參數。
l 大功率蓄電池組容量測試系統主機操作面板有LCD液晶屏幕（彩屏），按鍵（九鍵），電流撥檔開關等。液晶顯示內容：參數設置、電壓、電流、電阻、溫度、放電容量、放電時長、啟動時間等。
l 帶有RS485 通訊接口，與PC機間通訊。
l 帶有數據分析打印軟件，分析打印放電曲線，自動生成測試報告；遠程PC機上實時讀取放電數據，可通過后臺軟件遠程PC機上控制放電電流。
l 試驗結束，數據經通信接口數據線通訊上傳計算機后臺處理后可自動生成各種圖表，直流電源特性一目了然。
l 大功率蓄電池組容量測試系統技術參數
設備型號 |
BDCT-22600 |
接入負載電壓 |
DC 96V-270V |
放電功率范圍 |
接入負載電壓DC 96V-220V，功率0～150kW。 |
電流調測量范圍 |
電流放電范圍0.1～600A |
電流測量分辨率 |
0.1A |
電流測量精度 |
±0.5% |
總電壓測量精度 |
±0.5% |
電壓測量分辨率 |
0.1V |
溫度測量范圍 |
0 ～ 85℃ |
溫度測量精度 |
±1℃ |
溫度測量分辨率 |
0.1℃ |
環境溫度 |
|
環境濕度 |
5% ～ 90% |
輸入阻抗 |
1兆歐以上 |
耐壓絕緣 |
1000V以上 |
散熱方式 |
強制風冷式，上頂排風 |
平均無故障時間 |
MTBF≥51000 H |
工作電源 |
AC220V ±15%，50Hz |
設備最大功耗 |
2000W |
重量（Kg） |
100Kg |
尺寸（mm） |
600mm×800mm×1200mm |
