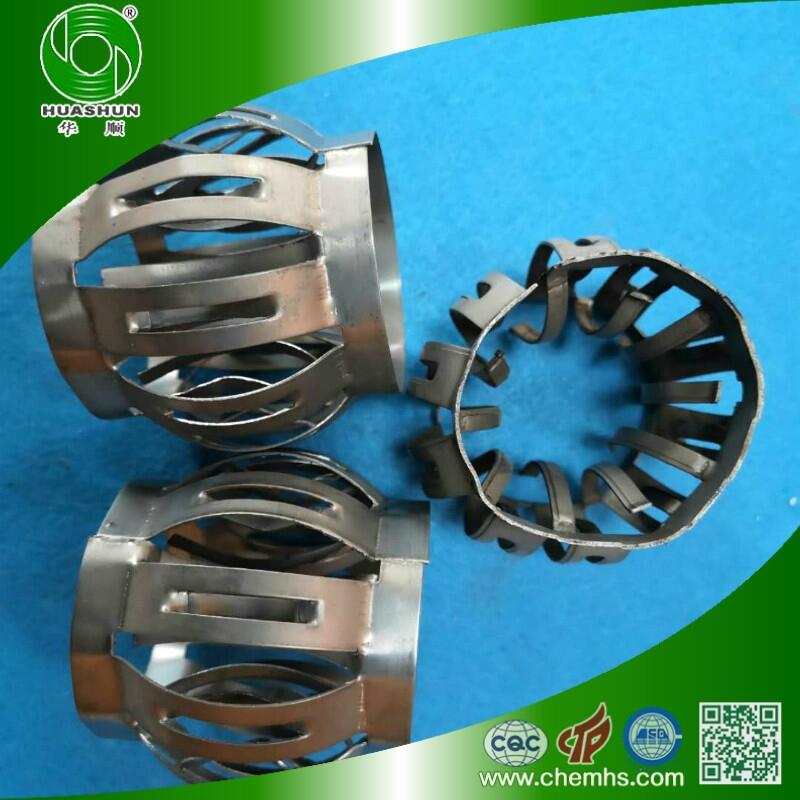

燈籠環實用新型涉及一種工業填料塔中的填料，尤其是涉及一種空隙率高、比表面積 大、流動阻力小、分離效率好的燈籠環。
背景技術：
在石油、化工、化肥和環保等化學工程中，填料塔是以塔內填料作為氣液兩相接觸 的傳質設備，液體從塔頂經液體分布器噴淋到填料上，沿填料表面流下；氣體從塔底送入， 經氣體分布器分布后與液體呈逆流連續通過填料層空隙。從流體力學分析，要使氣液兩相 流動快，接觸面大，從而提高氣液傳質效果，所用填料不僅要具有耐酸堿腐蝕性和一定的機 械強度，而且要具有高的空隙率和比表面積。目前作為填料塔中使用的填料種類有很多，如 瓷球、各種環和絲網等，但從使用效果、使用成本等綜合考慮，各種環體填料實際使用較多， 如目前使用比較好的階梯環和鮑爾環。但階梯環制造比較麻煩，成本較高；而鮑爾環結構較 復雜，制造同樣比較麻煩，制造成本較高。實用新型由于在上下設置的圓環體之間設置有若干只間隔分布的外凸板、間隔交錯設置的上、下內凹板和窗孔以及內凹擋板，使其圓環體之間形成內外相互相通的具有網狀流動通道的燈籠式環體，它不僅耐酸堿腐蝕性好，機械強度較高，使用周期長，且內部空間多、空隙率高、比表面積大、不會引起偏流和溝流，氣液流動阻力小，氣液流動快、接觸面大，氣液分離效果好、氣液分離效率高。
燈籠環性能參數：
|
規格 |
外徑×高×厚 mm |
堆積個數 n/m3 |
比表 面積m2/m3 |
空隙率 % |
干填料因子 m-1 |
|
Ф16 |
16×16×1.1 |
112000 |
188 |
0.91 |
249 |
|
Ф25 |
25×25×1.2 |
53500 |
175 |
0.901 |
239 |
|
Ф38 |
38×38×1.4 |
15800 |
115 |
0.89 |
220 |
|
Ф50 |
50×50×1.5 |
6500 |
112 |
0.901 |
154 |
|
Ф76 |
76×76×2.6 |
1930 |
73 |
0.92 |
94 |
