◆主要用途和適用范圍

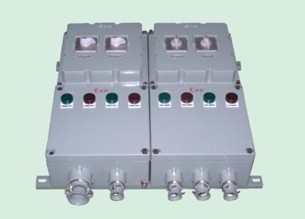

　BQD55-KB0防爆控制與保護開關箱(以下簡稱開關箱)適用于ⅡB級T6組及以下級別、組別的爆炸性氣體混合物(1區和2區)場所。主要用于交流50Hz(60 Hz)，額定電壓至380V，開關箱額定電流至180A，各分路的電流至45A的電路中，對配電電路負載的控制與保護及對電動機不頻繁或頻繁起動、停止的控制與保護。

◆工作環境條件
◇防止輕腐蝕的開關箱可在下列條件下正常工作
a. 海拔不超過2000m；
b. 周圍環境溫度為-20℃～+40℃；
c. 在+25℃時，周圍環境相對濕度不大于95%；
d. 在含有爆炸性氣體的環境中；
e. 與垂直的安裝傾斜不超過±5°；
f. 在無顯著搖動和沖擊振動的地方；
g. 在無明顯破壞絕緣的氣體或蒸汽的環境中；
h. 在無滴水及其它液體浸入的地方；
i. 污染等級為3；
j. 安裝類別Ⅱ類；
k. 用于戶外的開關箱適應：相對濕度100%，太陽輻射強度1120W/m2，降雨強度6mm/min。

◆結構
◇開關箱采用ZL102鑄鋁合金外殼，表面噴塑處理。
◇開關箱主腔內裝有4個KB0系列控制與保護開關電器(CPS可適用額定電流45A以下各種規格及所需的整定電流)，CPS采用模塊化單一結構型式，集成了斷路器 ( 熔斷器 )、接觸器、過載繼電器、隔離器等主要功能，具有遠距離自動控制和就地人力控制功能，協調配合的過載、斷相、過流、短路的反時限、定時限、瞬時的三段保護特性。
◇開關箱導線通過引入裝置與接線腔中的接線端子連接，鋼管或電纜布線，殼內外均設有良好接地螺釘。

◆執行標準
GB3836.1《爆炸性氣體環境用電氣設備第1部分通用要求》
GB3836.2《爆炸性氣體環境用電氣設備第2部分隔爆型“d” 》
GB3836.3《爆炸性氣體環境用電氣設備第3部分增安型“e” 》

◆主要技術參數
◇電動機控制與保護類見表24，表1中規定的是M型(不頻繁起動電動機)的控制與保護，P和F型保護詳見KB0資料。
◇配電電路的控制與保護類見表25。

◆產品特色
◇外殼采用ZL102鋁合金壓鑄成型，表面高壓靜電噴塑。
◇內裝高科技、高集成化、高分斷能力、體積小的KB0系列控制與保護開關電器。
◇可控制交流50Hz，380V的三相異步電動機的直接起動、停止等控制，具有協調配合的時間-電流保護特性(具有反時限、定時限和瞬時三段保護特性)。
◇鋼管或電纜布線均可。

電動機控制與保護 產品型號 回路 數 額定 電壓 Ue V 額定 電流 In A 控制電動機 最大功率 Pe kW 過載脫扣器 脫扣電流 Is1 A 過流脫扣器 脫扣電流 Is2 A 瞬時短路 脫扣器 脫扣電流A 額定運行 短路分斷 能力kA 出線 螺紋 G" 電纜 外徑 mm 防爆 標志 BQD55-12M 2.4 380 12 5.5 0.25、0.4、0.63 1、1.6、2.5、4、 6.3、10、12、16、 18、25、32、40、45 6～12|s1 16In 15 2 26～34 Exde || B T6等效于 ||2G EExde ||BT6 (歐標) BQD55-16M 16 7.5 BQD55-18M 18 7.5 BQD55-32M 32 15 BQD55-45M 45 22  配電控制與保護 產品型號 回路 數 額定 電壓 Ue V 額定 電流 In A 過載脫扣器 脫扣電流 Is1 A 過流脫扣器 脫扣電流 Is2 A 瞬時短路 脫扣器 脫扣電流A 額定運行 短路分斷 能力kA 出線 螺紋 G" 電纜 外徑 mm 防爆 標志 BQD55-12L 2.4 380 12 10、12、 16、18、 25、32、 40、45 3～6|s1 16In 15 2 26～34 Exde || B T6等效于 ||2G EExde ||BT6 (歐標) BQD55-16L 16 BQD55-18L 18 BQD55-32L 32 BQD55-45L 45
