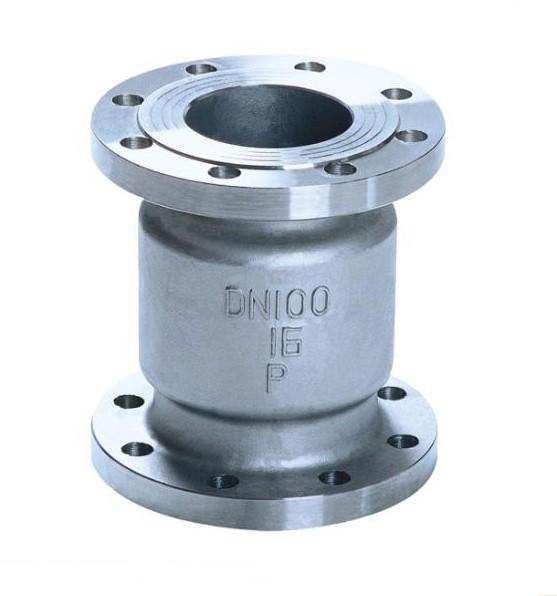

不銹鋼立式止回閥H42W概述：
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
產品介紹：
H42W不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
不銹鋼法蘭立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
| 技術參數 | 壓力等級 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作壓力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 試驗壓力（M） | 強度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介質 | 水、油等 | ||||||||||
| 溫度 | ≤120℃ | ||||||||||
| 公稱壓力 PN |
公稱通徑 DN |
主要連接尺寸 | 外形 尺寸 |
||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
H42W-16P.R
|
40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
型號
公稱通徑DN
L
D
D1
D2
b
Z-φd
H42W-25P.R
-40
15
85
95
65
45
16
4-φ14
20
95
105
75
55
16
4-φ14
25
100
115
85
65
16
4-φ14
32
120
135
100
78
16
4-φ18
40
130
145
110
88
18
4-φ18
50
140
160
125
100
20
4-φ18
65
160
180
145
120
22
8-φ18
80
185
195
160
135
22
8-φ18
100
210
230
190
160
24
8-φ23
125
250
275
220
188
28
8-φ25
150
300
300
250
218
30
8-φ25
200
380
360
310
278
34
12-φ25
主要零部件材質:
零件 名稱 |
材質 |
||||||||
C |
P |
P3 |
P8 |
R |
R3 |
R8 |
R1 |
R2 |
|
閥體 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
雙相 不銹鋼 |
閥蓋 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
雙相 不銹鋼 |
閥瓣 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
雙相 不銹鋼 |
搖桿 |
2Cr13 |
1Cr18 Ni9 |
304L |
304 |
1Cr18Ni 12Mo2Ti |
316L |
316 |
1.4529 |
雙相 不銹鋼 |
適用 |
水、 氣、油 |
硝酸類 |
醋酸類 |
含有氯離子 的介質 |
|||||
適用溫度 |
-29～425℃ |
-29～540℃ |
|||||||
