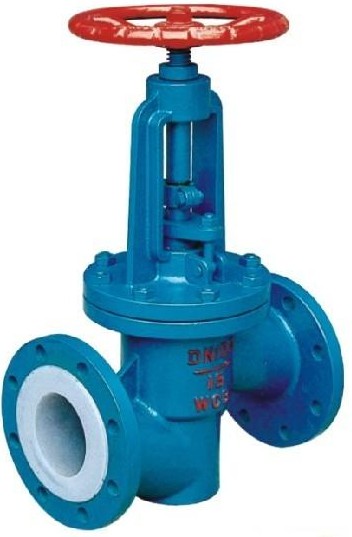

襯氟截止閥J41F46

產品價格：￥1700（人民幣）

規格：完善

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價 進入商鋪

上海川山閥門有限公司

免費會員

會員級別：試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海川山閥門有限公司

商鋪名稱：上海川山閥門有限公司

聯系人：黃先生（先生）

聯系手機：

固定電話：

企業郵箱：a51877279@126.com

聯系地址：上海奉賢A3工業區18號

郵編：201405

聯系我時，請說是在線纜網上看到的，謝謝！

商品詳情

J41F46襯氟截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。襯氟截止閥基本結構 ,塑料襯里J41型直通式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

J41F46襯氟截止閥主要零件及材料

零件名稱	材料
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥瓣	優炭鋼、不銹鋼、襯F46、F3
閥桿	不銹鋼
填料	F4
閥桿螺母	2HMn58-2-2
手輪	HT200

J41F46襯氟截止閥標準


設計標準	GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

公稱通徑	PN1.6MPa主要外形尺寸和連接尺寸mm										重量
DN	L	D	D1	D2	f	b	z-φd	D0	H1	H2	kg
15	130	95	65	43	3	14	4-φ14	100	190	202	7
20	150	105	75	50	3	14	4-φ14	100	225	250	8
25	160	115	85	60	3	16	4-φ14	120	230	255	9
32	180	135	100	68	3	18	4-φ18	140	260	290	12
40	200	145	110	80	3	18	4-φ18	160	280	315	16
50	230	160	125	100	3	20	4-φ18	180	300	345	20
65	290	180	145	115	3.5	20	4-φ18	200	365	420	28
80	310	195	160	130	3.5	22	8-φ18	240	420	490	39
100	350	215	180	150	4	24	8-φ18	280	450	536	51
125	400	245	210	180	4	26	8-φ18	320	520	630	70
150	480	280	240	210	4	28	8-φ23	360	560	695	100
200	600	335	295	260	5	32	8-φ23	400	630	780	160
250	730	405	355	319	5	36	12-φ26	450	700	880	250
300	850	460	410	370	6	40	12-φ26	500	770	1070	350
