說明
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
主要技術指標

型號	Y-40 Y-40Z	Y-60 Y-60Z Y-60ZT	Y-100 Y-100ZT	Y-150 Y-150ZT	Y-250
公稱直徑mm	φ40	φ60	φ100	φ150	φ250
精確度等級	2.5		1.6
測量范圍 MPa	0～0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6
	0～10;16;25		0～10;16;25;40;60;100
	-0.1～0.06;0.15;0.3;0.5;0.9;1.5;2.4

使用環境條件：-40～70℃，相對溫度不得大于85%
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)

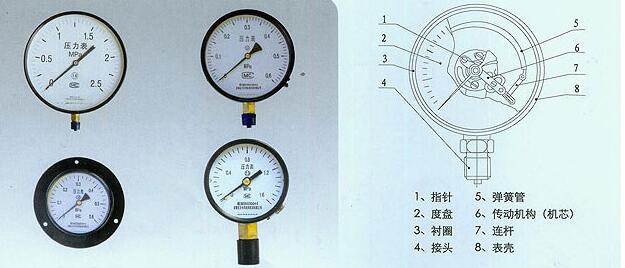

結構原理
儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在盤度指示相應的壓力數值。為了消除扇形齒輪轉軸齒輪間隙活動，在轉軸齒輪上裝置了盤形游絲。

外型尺寸

主要技術指標

型號	D	d	d1	L	d0	B	H	d2	H1	H2	L1
Y40	Φ40	M10×1	Φ2.5	10		38	24			8.5	2
Y40Z	Φ40	M10×1	Φ2.5	10		40	24			0
Y60	Φ60	M14×1.5或M10×1	Φ5	14		56	30			12
Y60Z						58	30			0
Y60T					72	56	30	Φ4.5		13
Y60ZT					72	53	30	Φ4.5	24	0
Y100	Φ100	M20×1.5	Φ6	20		90	44			18
Y100Z						85	44			30
Y100T					118	90	45	Φ5.5		18
Y100ZT					118	85	44	Φ5.5	39	30
Y150	Φ150					115	48			18
Y150Z						92	47		41	30
Y150T					165	115	48	Φ5.5		18
Y150ZT					165	92	47	Φ5.5		30
Y200	Φ200					146	50			18
Y250	Φ250					167	50			18
