■ 產品特點

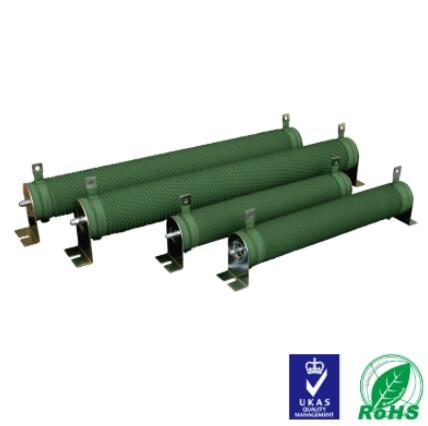

奧創電子生產的線繞型大功率電阻體選用高頻瓷管而非土陶管，高頻瓷管具有耐用、高功率、高散熱、體積小等特征。表面涂層全選用臺灣納米有機硅涂料，綠色環保、無毒無氣味，并確保功率穩定，散熱好更安全。所有五金配件均加厚、加寬、安裝穩固安全。
1、耐大電流沖擊，功率負荷性較好，較寬的功率范圍。
2、全焊接結構，產品具有較高的可靠性。
3、表面立式波紋，有利于散熱減低寄生電感量，并選用高阻燃涂層，有效保護電阻絲不被氧化，延長使用壽命。
■ 結構圖
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
|
型號 |
額定功率(W) |
外形尺寸 |
||||||||||
|
L1±2 |
L2±5 |
L3±3 |
D±2 |
B±1 |
S±2 |
H±1 |
H1±3 |
N±2 |
Φd±1 |
T±0.5 |
||
|
RXBW |
100W |
182 |
204 |
226 |
28 |
6.5 |
27 |
28 |
62 |
9 |
4.5 |
1.2 |
*備注 客戶有特殊要求，可以協商定制。
◆ 技術指標
|
型號 |
額定功率(W) |
阻值范圍(Ω) |
阻值允許偏差(%) |
最高工作電壓(V) |
耐電壓(V) |
溫度系數(PPM/℃) |
|
RXBW |
100W |
0.5～6.2 |
J(±5%) |
√PR |
1500 |
±250 |
■ 降功耗曲線圖
■ 性能指示
|
試驗項目 |
性能要求 |
試驗方法 |
|
可焊性 |
浸潤面積≥95% |
焊槽法 235±5℃，2s |
|
引出端強度 |
△R≤±(1%R+0.05Ω) |
20N，30s |
|
恒定濕熱 |
△R≤±(2%R+0.05Ω) |
40±2℃,93±3RH,1000h |
|
振動 |
△R≤±(1%R+0.05Ω) |
10～500Hz，0.75mmm or 98m/s2，6h |
|
碰撞 |
△R≤±(1%R+0.05Ω) |
頻率 40～80 次/分 2000次 |
|
表面溫升 |
≤275℃ |
施加額定功率負荷 PR |
|
室溫耐久性 |
△R≤±(5%R+0.05Ω) |
室溫 PR,1000h |
|
過載 |
△R≤±(2%R+0.05Ω) |
10PR,5s |
■ 客戶選型例如：RXBW 50W 10Ω ±5% ,型號：RXBW-50-10R-J
|
RXBW |
50 |
10R |
J |
|
代碼 |
額定功率 |
阻值 |
精度 |
|
RXBW系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
J=±5% K=±10% |
■ 電阻使用建議
◆電阻在使用電路中最好留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
◆電阻在使用過程中不能超過電阻的最高使用電壓，例如電阻1/4W 10K的最高使用電壓為：V= 20.25*10000 =50V，不是4.0中的250V。或者1/4W 1M ，計算V= 20.25*1000000 =500V，此時的最高使用電壓為4.0中的250V，而不是計算得到的500V，取兩者中的較小值。
◆電阻使用需配套相應的散熱板，否則功率會達不到相應的要求。
