西門子6ES7317-6TK13-0AB0
========================================================
SIEMENS上海贊國自動化科技有限公司
>>>>>>>>>24小時咨詢熱線:18721786229 上海贊國竭誠為您服務
聯系人:黃章海
電話(Tel):021-31129695
傳真(Fax):021-67633621
在線(QQ) :38633177
微 信 ：18721786229
《銷售態度》：質量保證、誠信服務、及時到位！
《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至全國各地含稅（17%）含運費！
《產品質量》：原裝正品，全新原裝！均可質保一年，假一罰十！
《產品優勢》：專業銷售 薄利多銷 信譽好，口碑好，價格低，貨期短，大量現貨,服務周到
西門子6ES7317-6TK13-0AB0
| 產品 | |
| 商品編號(市售編號) | 6ES7313-6CG04-0AB0 |
| 產品說明 | SIMATIC S7-300, CPU 313C-2DP COMPACT CPU WITH MPI, 16 DI/16 DO, 3 FAST COUNTERS (30 KHZ), INTEGRATED DP INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED |
| 產品家族 | CPU 313C-2 DP |
| 產品生命周期 (PLM) | PM300:有效產品 |
| 價格數據 | |
| 價格組 / 總部價格組 | AG / 230 |
| 列表價（不含增值稅） | 顯示價格 |
| 您的單價（不含增值稅） | 顯示價格 |
| 金屬系數 | 無 |
| 交付信息 | |
| 出口管制規定 | AL : N / ECCN : N |
| 工廠生產時間 | 6 天 |
| 凈重 (Kg) | 0.537 Kg |
| 產品尺寸 (W x L X H) | 未提供 |
| 包裝尺寸 | 13.20 x 15.40 x 9.10 |
| 包裝尺寸單位的測量 | CM |
| 數量單位 | 1 件 |
| 包裝數量 | 1 |
| 其他產品信息 | |
| EAN | 4025515079071 |
| UPC | 未提供 |
| 商品代碼 | 85371091 |
| LKZ_FDB/ CatalogID | ST73 |
| 產品組 | 4030 |
| 原產國 | 德國 |
S7-200 PLC本體沒有以太網口，需要通過以太網模塊CP243-1來擴展以太網通信，且一個S7-200PLC只能擴展一個CP243-1。CP243-1不是即插即用模塊，需要通過其他方式對S7-200下載一個包含以太網向導的項目文件才可以使用。
通過以太網向導，最多8個以太網S7控制器通信，每個連接既可以是服務器連接也可以是客戶機連接。除此之外，CP243-1還可以同時支持一個STEP 7-Micro/WIN的編程連接。
一個客戶端（Client）可以包含1－32個數據傳輸操作，一個讀寫操作最多可以傳輸212個字節。如果CP243-1作為服務器運行，每個讀操作可以傳送222個字節。
S7-200 可以通過 CP243-1 作為服務器端和客戶端建立 S7 連接，這意味著以下可能:
1. 在 S7-200 中配置一個客戶端，因此S7-200將主動激活與遠程服務器的 S7 連接。
2. 在S7-200中配置服務器連接，因此S7-200可被動的響應建立好的S7連接，遠程的客戶端將與S7-200建立連接，S7-200作為服務器提供數據。
S7-200CN: 使用向導配置客戶機-跟我學 - 178/185：http://www.ad.siemens.com.cn/service/elearning/cn/CourseV2.aspx?CourseID=427
S7-200CN: 使用向導配置客戶機-跟我做 - 179/185: http://www.ad.siemens.com.cn/service/elearning/cn/CourseV2.aspx?CourseID=428
S7-200CN: 客戶機程序的編寫-跟我學 - 182/185: http://www.ad.siemens.com.cn/service/elearning/cn/CourseV2.aspx?CourseID=431
S7-200CN: 客戶機程序的編寫-跟我做 - 183/185: http://www.ad.siemens.com.cn/service/elearning/cn/CourseV2.aspx?CourseID=432
可以把S7-200的以太網模塊CP243-1配置為CLIENT，使用STEP 7 Micro/WIN中的向導進行通信的配置即可。在命令菜單中選擇工具--以太網向導。
圖1 打開以太網向導
第一步是對以太網通信的描述，點擊下一步開始以太網配置。
圖2 向導介紹
在此處選擇模塊的位置，CPU后的第一個模塊位置為0，往后依次類推；或者在線的情況下，點擊讀取模塊搜尋CP243-1模塊（在線讀取將該模塊的命令字節載入模塊命令字節向導屏幕）。點擊下一步；
圖3 讀取模塊

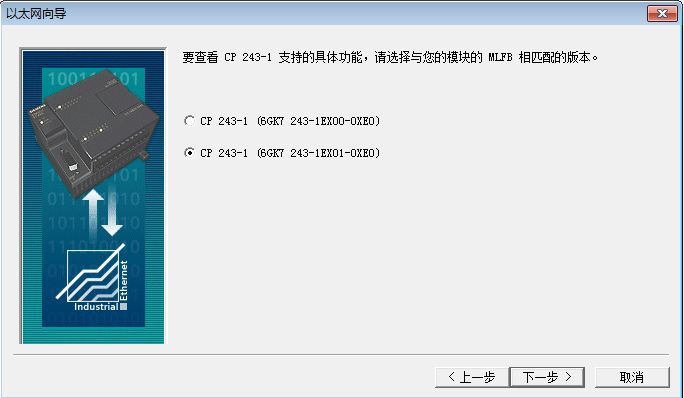

選擇模塊相匹配的MLFB版本，本例中的CP243-1模塊型號為6GK7243-1EX01-0XE0，如下圖所示：
圖4 模塊版本選擇
在此處填寫IP地址和子網掩碼。點擊下一步；
圖5 地址設置
下面的對話框將組態CP243-1進行S7連接的連接數量的設置，通過S7連接可以與通信伙伴進行讀寫數據操作。點擊“下一步”按鈕繼續進行S7連接組態。
圖6 模塊占用地址設置
選擇此為客戶機連接，遠程屬性TSAP （Transport Service Access Point）填寫為03.02，輸入S7-300側的IP地址。點擊數據傳輸按鈕進入數據交換的定義。
注意：如果連接遠程對象是 S7-300，TSAP為03.02；如果連接遠程對象是 S7-400，TSAP為03.0x，其中x為CPU模塊的槽位，可以從S7-400 站的硬件組態中找出PLC的槽號。
圖7 連接設置
選擇"數據傳輸"標記，并單擊"新傳輸"按鈕，進行配置：選擇是讀取數據還是寫入數據，填寫通訊數據的字節個數，填寫發送數據區和接收數據區的起始地址。
本例中為從S7-300的MB200開始讀取8個字節到VB1000開始的8個字節的區域中；從S7-200的VB2000開始的8個字節寫到S7-300的QB0開始的8個字節的區域中，點擊確認按鈕：
注意： 本地PLC中的地址必須是V內存字節地址，遠程對象中的地址必須代表字節地址。當您為S7-300/ S7-400設備輸入遠程地址時，若是數據塊請使用DBx.DBBy格式。
圖8 數據區域設置
選擇CRC校驗,使用缺省的時間間隔30秒,點擊下一步按鈕。
圖9 使用CRC
填寫模塊所占用的V存儲區的起始地址。你也可以通過“建議地址”按鈕來獲得系統建議的V存儲區的起始地址, 點擊下一步按鈕。
圖10 配置存儲區
完成以太網向導配置后需要在程序中調用以太網向導所生成的ETHx_CTRL和ETH0_XFR, 然后，將整個項目下載到作客戶端的S7-200 CPU上。
1. 調用向導生成的子程序，實現數據傳輸
對于S7-200的同一個連接的多個數據傳輸，不能同時激活，必須分時調用。下面的程序就是用前一個數據傳輸的完成位去激活下一個數據傳輸，如圖11.圖12.圖13. 所示
圖11 S7-200程序段1
圖12 S7-200程序段2
