一、濾筒除塵器工作原理

含塵氣體進入濾筒除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。注意：在此過程中必須定期對濾筒進行更換和清洗，以確保過濾效果和精度，因為在過濾過程中粉塵除了被阻隔外還有部分會沉積于濾料表面，增大阻力，所以一般的正確更換時間是三至五個月。

（濾筒除塵器工作原理圖）

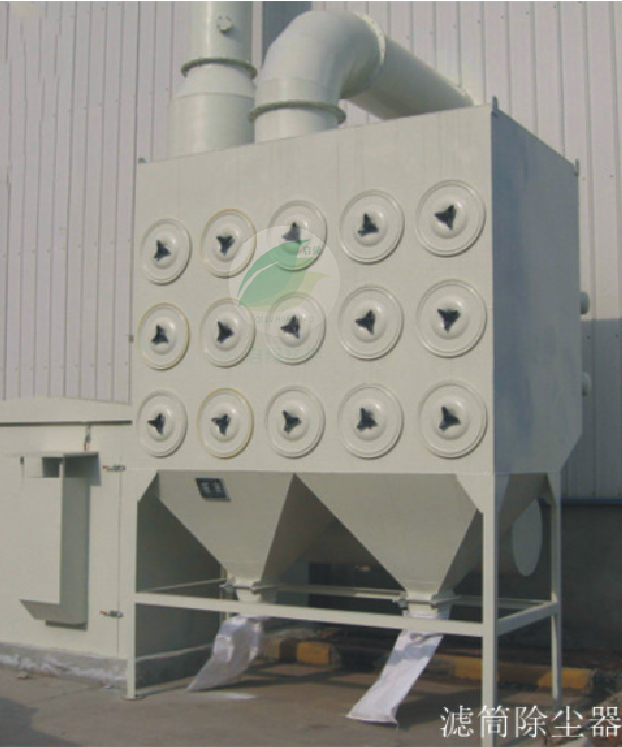

   二、濾筒除塵器設備結構

外殼結構

啟綠環保生產的濾筒除塵器的外殼通常采用優質鋼材制作，具有良好的強度和密封性。外殼的設計不僅要考慮到保護內部組件免受外界環境的影響，還要便于安裝和檢修。

一般來說，外殼的形狀多為長方體，這種形狀具有較好的空間利用效率，便于在工廠車間等場所進行布局。外殼的各個面之間采用焊接或螺栓連接的方式固定，確保連接的牢固性。同時，在外殼的適當位置設有觀察窗和檢修門，方便操作人員觀察設備的運行情況和進行日常維護。

觀察窗采用透明的耐高溫材料制作，如有機玻璃，既可以清晰地看到內部的工作狀況，又能防止粉塵泄漏和人員接觸到高溫部件。檢修門則設計成可開啟的結構，通過鉸鏈和鎖扣固定，開啟和關閉方便，并且在關閉時能夠保證良好的密封性，防止粉塵從檢修門處泄漏。

濾筒組件

濾筒組件是濾筒除塵器的核心部分，它直接影響著設備的除塵效率。濾筒通常采用聚酯纖維或玻璃纖維等材料制作而成，具有良好的過濾性能和化學穩定性。

濾筒的結構形式多樣，常見的有折疊式濾筒和圓筒形濾筒。折疊式濾筒通過將濾料折疊成多層，大大增加了過濾面積，從而提高了除塵效率。其外層一般還設有保護網，防止濾料受到機械損傷。圓筒形濾筒則是一種較為傳統的結構形式，它的優點是結構簡單、安裝方便。

在濾筒的安裝方式上，有垂直安裝和水平安裝兩種。垂直安裝方式有利于粉塵的下落，減少了粉塵在濾筒表面的堆積，適用于粉塵濃度較高、顆粒較大的場合。水平安裝方式則更有利于濾筒的安裝和維護，適用于對空間要求較高的場所。

濾筒與濾筒支架之間采用密封連接，防止未經過濾的含塵氣體從濾筒與支架之間的間隙泄漏。同時，濾筒組件還設有清灰裝置，通過脈沖噴吹的方式定期清除濾筒表面的積塵，保證濾筒的透氣性和過濾性能。

進氣系統和排氣系統

進氣系統的作用是將含塵氣體均勻地引入集塵器內部。為了保證含塵氣體能夠均勻分布，在進氣口處通常設有導流板，使氣體能夠在集塵器內部形成良好的氣流分布。導流板的形狀和角度經過精心設計，以確保含塵氣體能夠沿著濾筒的長度方向均勻流動，避免局部積塵現象的發生。

排氣系統則負責將經過過濾后的清潔氣體排出集塵器。排氣口一般設有止回閥，防止外界空氣倒流進入集塵器內部。同時，為了降低排氣噪音，排氣系統還配備了消聲器，通過消聲器內部的吸音材料吸收和散射聲波，減少排氣噪音對周圍環境的影響。

脈沖清灰系統

脈沖清灰系統是濾筒除塵器的關鍵部件之一，它能夠有效地清除濾筒表面的積塵，保證設備的正常運行和高效除塵。

脈沖清灰系統主要由脈沖閥、噴吹管、壓縮空氣儲罐等組成。脈沖閥是控制壓縮空氣噴射的重要部件，它能夠在瞬間釋放大量的壓縮空氣，形成高速氣流。噴吹管則將脈沖閥釋放的壓縮空氣均勻地分配到各個濾筒上，通過噴吹孔對濾筒表面的積塵進行沖擊，使積塵脫落。

壓縮空氣儲罐的作用是儲存壓縮空氣，為脈沖清灰提供穩定的氣源。其容量大小和壓力等級需要根據集塵器的處理風量和清灰要求進行合理選擇。在實際運行中，脈沖清灰系統按照一定的時間間隔或壓差信號自動啟動，對濾筒進行清灰操作，保證了濾筒的過濾性能始終處于正常狀態。

風機系統

風機系統為脈沖濾筒集塵器提供了動力，使含塵氣體能夠順利進入集塵器內部進行過濾處理。風機通常采用離心式風機或軸流式風機，其性能參數如風量、風壓等需要根據集塵器的處理風量和系統阻力進行合理匹配。

為了保證風機的正常運行，在風機的進出口處通常設有軟連接裝置，以減少風機運行時產生的振動對周圍設備的影響。同時，風機還配備了減震基礎，進一步降低運行噪音和振動。風機的啟動和停止由控制系統自動控制，以適應不同的生產工況。

控制系統

控制系統是脈沖濾筒集塵器的“大腦”，它能夠對設備的各個部分進行集中控制和監測，確保設備的穩定運行。

控制系統通常包括可編程邏輯控制器（PLC）、傳感器、人機界面等組成。傳感器可以實時監測集塵器內部的溫度、壓力、風量等參數，并將這些數據傳輸給PLC。PLC根據預設的控制策略對脈沖閥、風機等設備進行自動控制，同時還可以根據傳感器采集的數據判斷設備是否運行正常。如果出現異常情況，PLC 會及時發出報警信號，并將相關信息顯示在人機界面上，方便操作人員及時處理。

綜上所述，啟綠環保生產的濾筒除塵器是一種結構合理、性能優良的除塵設備。其各部分結構相互配合、協同工作，有效地實現了含塵氣體的凈化處理。通過對外殼結構、濾筒組件、進氣系統和排氣系統、脈沖清灰系統、風機系統以及控制系統等主要結構的詳細解析，我們可以更好地理解脈沖濾筒集塵器的工作原理和特點，為其在工業領域的廣泛應用提供有力的技術支持 。

三、濾筒除塵器的工作案例實拍

（惠州某廚房有限公司拋光粉塵處理工程（濾筒除塵器））

（惠州東風本田零部件有限公司鑄造粉塵處理工程（濾筒除塵器））

（惠州某廚房有限公司拋光粉塵處理工程（濾筒除塵器））
