一、用途：

本機為間斷型實驗室真空過濾機設備，主要供地質、冶金、煤炭、建材等系統科研實驗單位，在開展礦石可選性實驗工作中，作為浮選，磁選等作業粘稠泥質礦漿過濾之用，亦用供選礦廠或其它部門生產過程中各作業點檢測樣品時，進行固液分離時使用。

二、技術規格：

1、濾盤直徑：大盤Φ240mm，小盤Φ120mm

2、濾盤容量：大盤容量3.6升，小盤容量0.64升

3、礦漿濃度：10%-30%左右

4、礦漿粒度：≤0.5mm

5、過濾樣品重量：大盤成餅干重不超過500克，小盤成餅干重不超過100克。

6、過濾時間：一般物料5-10分鐘

7、濾餅水分：一般物料不大于26%

8、真空度：不低于91.2KPa

9、電源：380V、三相四線制

10、整機耗電量：不大于1.6KW

11、外型尺寸：長×寬×高1038×420×970mm

12、總重量：約160kg

三、結構簡介：

1、結構：

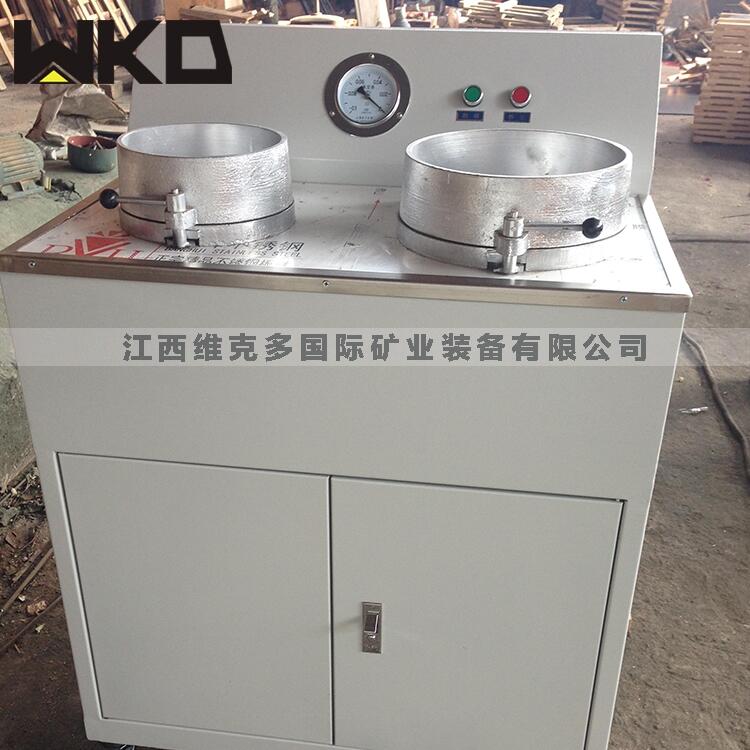

DL-5C型過濾機，設有兩個容量不同的濾盤，不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、地磁閥以及真空管道組成。

（1）Φ120毫米濾盤（2）Φ240毫米濾盤（3、5、9、11）電磁閥（4）真空表（6）液位控制組件（7）真空負壓罐（8）自動排水平閥（10）分水濾氣器（12）真空泵（13）電動機

2、過濾原理：

真空泵起動后約10秒內，可將真空負壓罐內，抽成一個不小于91.2KPa（68.4毫米汞柱）的負壓腔，然后接通電磁閥3或5在壓力差的作用下，使濾盤內的液體很快透過過濾紙，達到脫水的目的。
