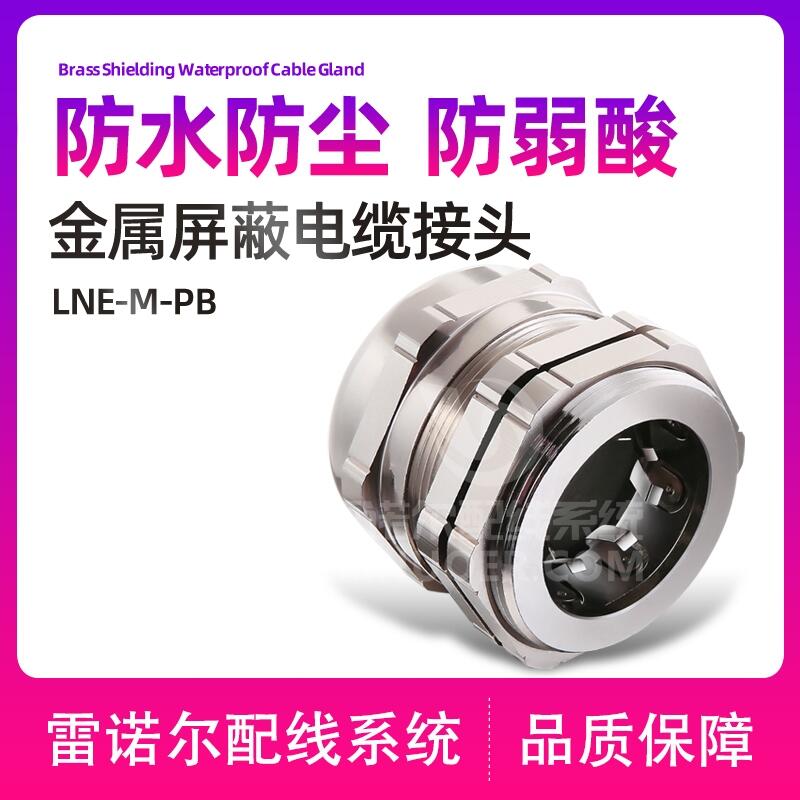

LNE-M -PB 金屬屏蔽電纜接頭
產品材質： A.C.F部位采用優質黃銅鍍鎳（Brass）B.E部位采用丁腈橡膠 制成，D部位采用白色尼龍制成
螺紋規格： 公制（M） 德制（PG）、美制（NPT）
工作溫度： 靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃
產品認證： RoHS認證、CE認證
產品顏色： A.C.F部位為黃色，B.E部分為黑色，D部分為白色
防護等級： 在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達IP68
產品特性:特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑
使用方法： 將屏蔽電纜的外護層破除一小段，并將屏蔽層截斷，將一小段屏蔽層導體反包在接頭的內芯套外部，長度應長于密封圈位置，然后用力放置入電纜接頭，并旋緊
|
Order No. 訂貨號 |
Dimension of thread 螺紋尺寸 |
Range Of Bayonet 卡口范圍(mm) |
AG Outer Diameter AG外徑(mm) |
GL (mm) |
Packaging Unit Units/Pack 包裝單位 （個/包） |
|
LNE-M-PB-M16 |
M16×1.5 |
4-8 |
16 |
6 |
50 |
|
LNE-M-PB-M16 |
M16×1.5 |
5-10 |
16 |
6 |
50 |
|
LNE-M-PB-M18 |
M18×1.5 |
5-10 |
18 |
6 |
50 |
|
LNE-M-PB-M20 |
M20×1.5 |
6-12 |
20 |
7 |
50 |
|
LNE-M-PB-M20 |
M20×1.5 |
10-14 |
20 |
7 |
50 |
|
LNE-M-PB-M25 |
M25×1.5 |
10-16 |
25 |
7 |
50 |
|
LNE-M-PB-M25 |
M25×1.5 |
13-18 |
25 |
7 |
50 |
|
LNE-M-PB-M32 |
M32×1.5 |
15-22 |
32 |
8 |
25 |
|
LNE-M-PB-M32 |
M32×1.5 |
18-25 |
32 |
8 |
25 |
|
LNE-M-PB-M40 |
M40×1.5 |
22-30 |
40 |
9 |
20 |
|
LNE-M-PB-PG9 |
PG9 |
4-8 |
15.2 |
6 |
100 |
|
LNE-M-PB-PG11 |
PG11 |
5-10 |
18.6 |
6 |
50 |
|
LNE-M-PB-PG13.5 |
PG13.5 |
6-12 |
20.4 |
7 |
50 |
|
LNE-M-PB-PG16 |
PG16 |
10-14 |
22.5 |
7 |
50 |
|
LNE-M-PB-PG21 |
PG21 |
13-18 |
28.3 |
8 |
50 |
|
LNE-M-PB-PG29 |
PG29 |
18-25 |
37 |
8 |
20 |
|
LNE-M-PB-PG36 |
PG36 |
22-32 |
47 |
9 |
10 |
