、概述

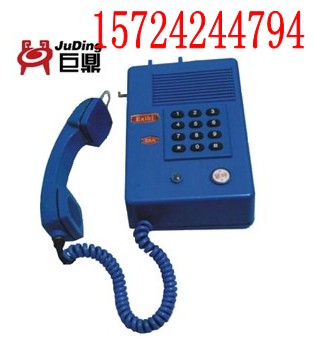

1、 KTH106-3Z型礦用本質安全型自動電話機是按Q001-2007標準生產的，其外殼選用阻燃抗靜電ABS工程塑料注塑成型，堅固耐用，電路采用現代集成化電路設計而成的新穎的防爆通訊產品。以下簡稱“電話機”。
2、電話機通過HDK型電話耦合器與交換機、調度程控交換機配套，組成本質安全防爆通訊系統。
3、電話機以GB3836.1-2000《爆炸性氣體環境用電氣設備：通用要求》、GB3836.4-2000《爆炸性氣體環境用電氣設備：本質安全型“i”》和《MT/T289-1992煤礦本質安全型供電、自動電話機通用技術條件》的部分條款為設計依據，防爆等級：ExibⅠ防護等級為：IP54。具有防水防塵功能。
4、電話機主要用在有爆炸性氣體但無足以破壞金屬及絕緣的腐蝕性氣體和蒸汽的環境中。

二、型號含義


三、防爆通訊系統安裝形式：


四、功能與特征：
1、電話機為雙音頻與緊呼，安裝特征為掛式機。掛式機外形尺寸：280*220*90
2、通訊距離≤10km，線纜型號規格為MHYV1*2*7/0.37。
3、重量1.7kg
4、外殼選用阻燃抗靜電ABS工程塑料注型，堅固耐壓，采用耐酸橡膠注型而成密封圈，防水防塵性能更優越。

五、主要技術參數
1、本安參數

參數	項目
最高輸入電壓	DC60V
最大輸入電流	20mA
最高鈴流電壓	AC56V
最大鈴流電流	10mA

3、通話頻率300-3400HZ
4、振鈴聲級≥80dB
5、電聲特性

礦用仿真線長度	0km	5km	10km
發送響度評定值（SLR）	≥2	≤15	≤18
接收響度評定值（RLR）	≥-8	≤2	≤2
側音壓掩蔽評定值（STMR）	≥3	≥8	≥5

6、雙音頻發號與緊呼
a、發號頻率：Hz


b、頻率偏移≤1.5%。
c、信號電平
低頻群：-9dBm±3dB
高頻群：-7dBm±3dB
頻率組合中，高頻分量電平應比低頻分量電平高2±1dB

六、電話機功能使用說明
1、KTH106-3Z型煤礦用本質安全型電話機安裝在易燃易爆場合，中間必須加接HDK型電話用安全耦合器。
2、緊呼鍵操作方法；
可以先按緊呼鍵后摘機或者先摘機后再按緊呼鍵即可直接與調度強或者搶險隊聯系。
3、掛式機在安裝時需保持一定的上方向傾斜以保持掛職機可靠使用方便。

七、簡易故障排除方法

故障現象	檢查	故障排除
無聲	1、檢查連線是否牢固 2、耦合器是否接反	連接重接好 耦合器就更正接好
只能接聽不能發號	檢查發號方式與交換機 接收方式是否相符合	話機發號方式與交換機接收方式一致即可
無振鈴聲	檢查安全耦合器是否接反	耦合器接反給予更正
雜音很大	1、檢查線路是否有生銹現象 2、接線盒子是否潮濕生銹	清除生銹或更換線路更換接線盒

經上述方法尚未排除故障，請與生產廠方聯系，購買零部件進行維修或者購買廠合格模塊更換即可。

八、使用及貯運環境條件：
1、環境溫度：-5℃-+40℃；
2、相對溫度：≤95%（+25℃時）
3、大氣壓力：≤80-106kpa
4、使用環境衛生噪聲：≤65dB(A)
5、貯運溫度：-40℃-+60℃
6、貯運振動：加速度50m/s²
7、貯運沖擊：峰值加加速500m/s²
