一、概述
    電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，互感器二次測處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而被燒損，甚至危及工作人員的生命安全。使用TL-CTB系列互感器過電壓保護器就能夠有效的防止因電流互感器二次開路引起的事故。


二、用途

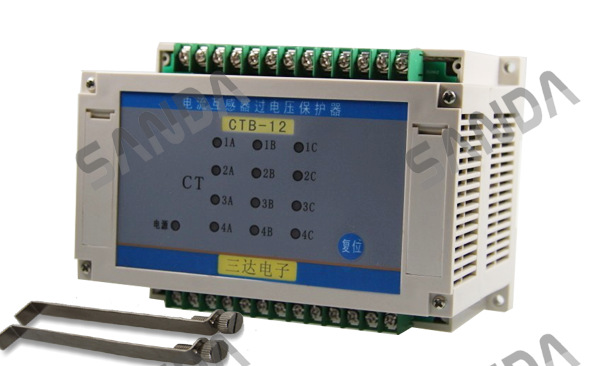

    TL-CTB-X電流互感器過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示保障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新投入正常運行工作。TL-CTB-X電流互感器過電壓保護器應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。

三、技術指標
1、正常漏電流：＜1Ma
2、導通電壓Uc: 150V±10%
3、導通時間Ts:500ms≤Ts≤250ms
4、遙信繼電器接點容量：AC220V/5A
5、保護繼電器接點容量：AC220V/15A
6、使用的CT規格：二次側峰值大于150V
7、保護電流：≥5A
8、工作環境：溫度：-200C～700C
                            濕度：≤95%RH
9、 復位方式：按壓“復位”按扭；自動“復位”
10、抗震性能：10～50-10HZ 2g  3min
11、抗干擾：4.4KV/M
12、外型尺寸：CTB-1：48×48×90（mm）
              CTB-（2～6）：145×90×73(mm)
13、耐壓：2KV  50HZ  1min
14、安裝方式：面版式、導軌式或固定式安裝

四、主要功能:
1、正常工作是時，流入保護器的電流不超過0.1Ma,不影響CT正常工作。
2、當A（或B、C），N兩端電壓超過150V時CTB短接A（或B、C、N）。
3、繼電器的接點容量大于15A。所以故障時，能使CT二次側可靠短路。
4、繼電器接點具有保持功能，按壓“復位”按扭，才能解除保護。
5、若是在停電狀態下解除了故障，掉電后裝置自動復位。
6、裝置提供一對常開接點和一對常閉接點。可接各種生光報警或提供給綜合保護裝置使信息遠傳。
當保護動作時，常開閉合，常閉打開。

五、接線原理圖:
  一般情況下，互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數均為星形連接，少數三角形連接。本產品電流互感器保護器為二次繞組星形連接。二次繞組A、B、C對應連接在保護器A、B、C接線端子上。A、B、C三相二次中心點（虛地N）連接在保護器的“N”接線端子上。若只用A、B繞組，C相可以不接線，不會影響保護器正常工作。
交流220V50Hz電源接入保護器供內部電器元件用，三根無源信號線引出供用戶使用，外接交流或直流均可。例如，公共端與常閉線連接綠色信號燈，亮燈時表示保護器正常工作。公共端和常開線連接“紅色”燈或報警器，工作時表示保護器檢測到某二次繞組有開路故障。
