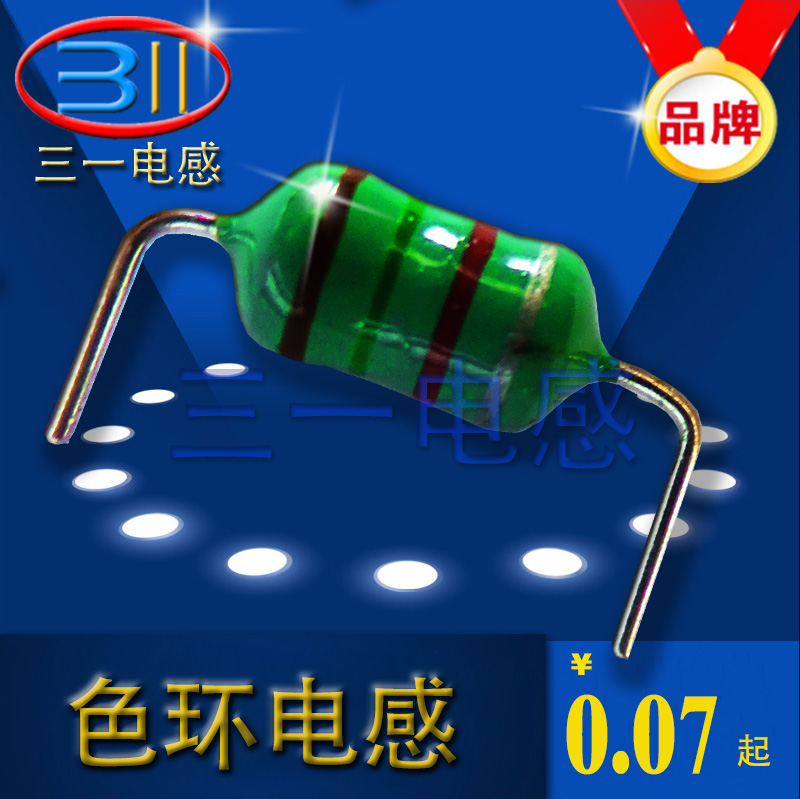

色環電感
LGA系列 0204 0307 0410 0510
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
特征：
|
|
品號說明:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. 色環電感結構堅固，成本低廉，適合自動化生產。
2. 特殊鐵芯材質，高Q值及自共振頻率。 3. 外層用環氧樹脂處理，可靠度高。 4. 電感范圍大，可自動插件。
5. 無鉛環保。
|
|
1．產品類型：色環電感。
2．款式：根據成品尺寸大小。
3．電感值：例如"100"代表10 uH。
4．電感值容許公差:"M":+20%; "K":+10%; "J":+5% 。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
應用:
|
|
電感量和額定電流范圍：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
扼流線圈
射頻用途
峰化線圈
|
|
LGA0204 0.1uH~1.0mH 700mA~20mA
LGA0307 0.1uH~1.0mH 700mA~60mA
LGA0410 0.1uH~1.0mH 900mA~100mA
LGA0510 1.2mH~33mH 75mA~8mA
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
圖示和尺寸：（單位mm）
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
色環電感顏色識別：
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
測試設備
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
L/Q: HP4285A PRECISION LCR METER
DCR: CHEN HWA 502BC OHM METER
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
