 概述
  S型系單級雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃。允許進口壓力0.6mpa。

  參數范圍
  流量：72～100800m³/h
  揚程：11～140m

  s型號說明
  300s-19a
  300－吸入口徑300mm
  s－單級雙吸水平中開式離心泵
  19－設計點揚程
  a－表示葉輪外徑變化，a、b、c……依次類推

  結構型式

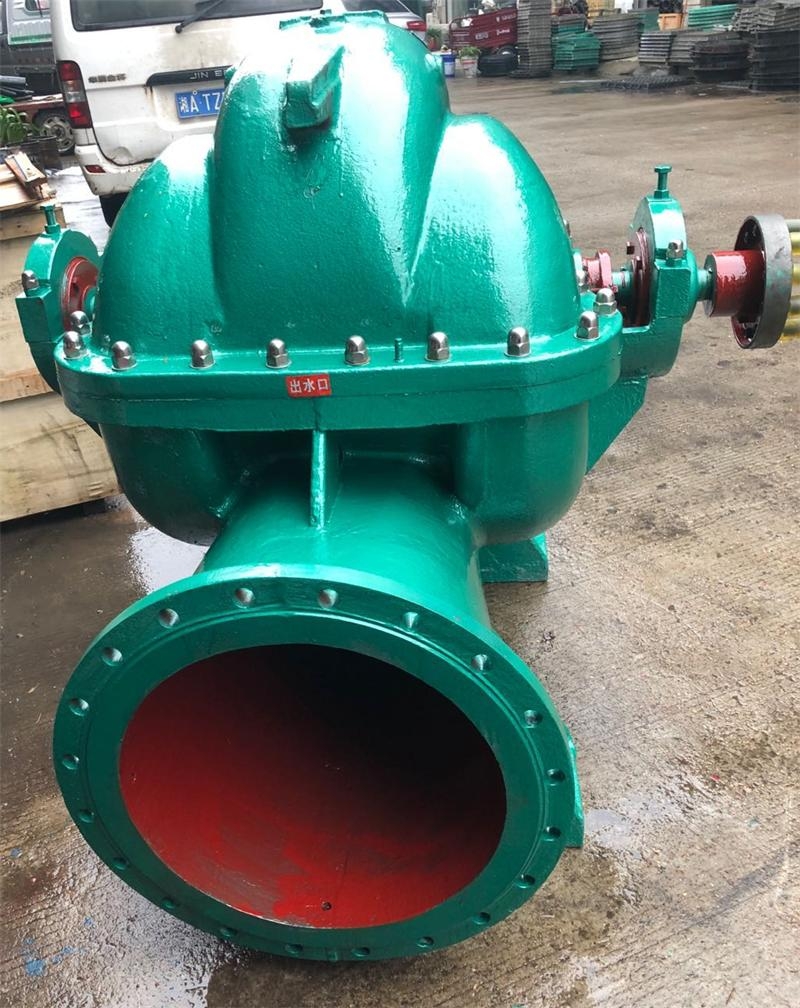

  泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。軸封可采用軟填料密封和機械密封。

  旋轉方向
  從電機端向泵看，泵為逆時針方向旋轉，即吸入口在左，吐出口在右;型泵為順時針方向旋轉，即吸入口在左右，吐出口在左。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。

  主要零部件材質
  泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅制造，但須在訂貨合同上注明。

  成套范圍
  成套供應泵、電機、聯軸器。泵吸入口徑≤200mm配公用底座，其余不配底座。

  訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。

 結構說明

 S型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。

 泵的主要零件有；泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為 碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。

 泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。

 經過靜平衡檢驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置、兩面進水達到平衡。

 泵軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。

 雙吸密封環用以減少水泵壓力室的水漏回吸水室。

 泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。

 軸封為軟填料密封（根據需要也可裝機密封）。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
