產品描述

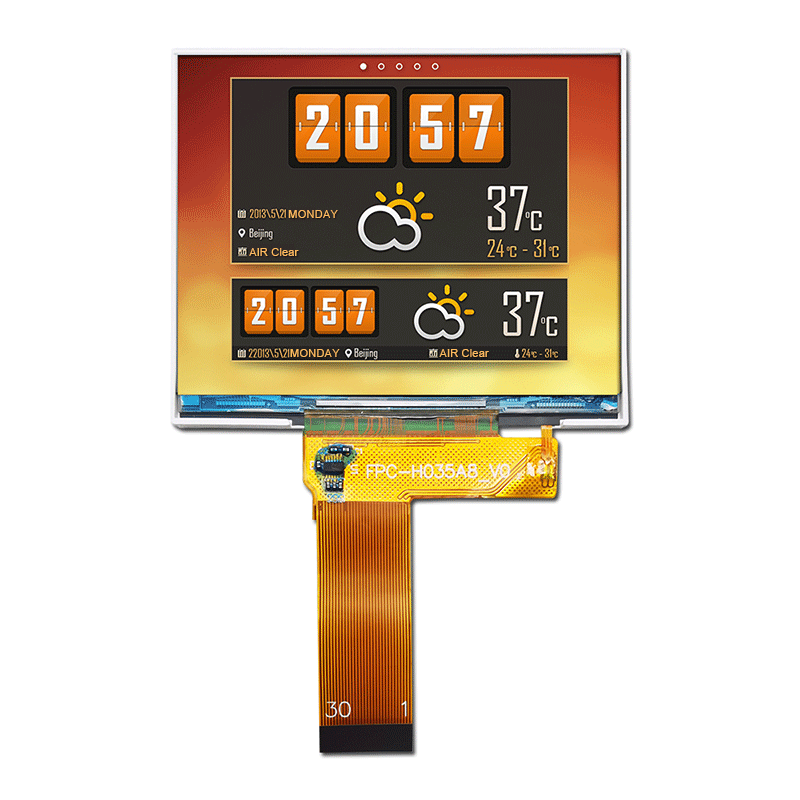

產品型號：TFT-H035A8VGIST6N30
顯示內容 -640x480
顯示尺寸 -3.5"
有效尺寸（mm） -70.08x52.56
產品應用 -儀表
視角 -全視圖
接口方式 -MIPI
電源電壓 -2.8v
一般特點：
|
物品 |
標準值 |
單元 |
|
顯示屏尺寸 |
3.5” |
- |
|
像素數 |
640(水平)x3(RGB)*480(垂直) |
|
|
顯示尺寸 |
70.08(高) *52.56(垂直) |
毫米 |
|
外形尺寸 |
74.50(H) * 62.40(V)* 2.37(D) |
|
|
觀看方向 |
整點鐘 |
|
|
界面 |
MIPI 4L |
|
|
驅動IC |
ST7703 |
|
|
駕駛員狀況 |
VCI=2.8V,IOVCC=1.8V |
V |
|
背光 |
LED 白光LED |
|
|
觸控面板 |
Whitout觸摸屏 |
|
|
CTP驅動IC |
- - - |
|
|
CTP驅動條件 |
||
|
操作溫度 |
-20~70 |
℃ |
|
貯存溫度 |
-30~80 |
引腳說明
|
針號 |
象征 |
描述 |
|
1,2 |
LEDK |
背光陰極 |
|
3,4 |
樂達 |
背光陽極 |
|
5 |
數控 |
打開引腳 |
|
6 |
地線 |
電源地 |
|
7 |
D0N |
高速接口數據差分信號輸入/輸出引腳 |
|
8 |
D0P |
|
|
9 |
||
|
10 |
早晚 |
高速接口數據差分信號輸入引腳 |
|
11 |
D1P |
|
|
12 |
||
|
13 |
DCKN |
高速接口時鐘差分信號輸入引腳 |
|
14 |
DCKP |
|
|
15 |
||
|
16 |
夜到夜 |
|
|
17 |
D2P |
|
|
18 |
||
|
19 |
D3N |
|
|
20 |
D3P |
|
|
21,22 |
||
|
23 |
||
|
24 |
||
|
25 |
TE |
|
|
26 |
RESX |
全局復位引腳。低電平有效進入復位狀態。 |
|
27 |
IOVCC |
輸入/輸出電源 |
|
28 |
VCI |
模擬電源(2.6 ~ 3.3V,2.8V型) |
|
29,30 |
