產品描述

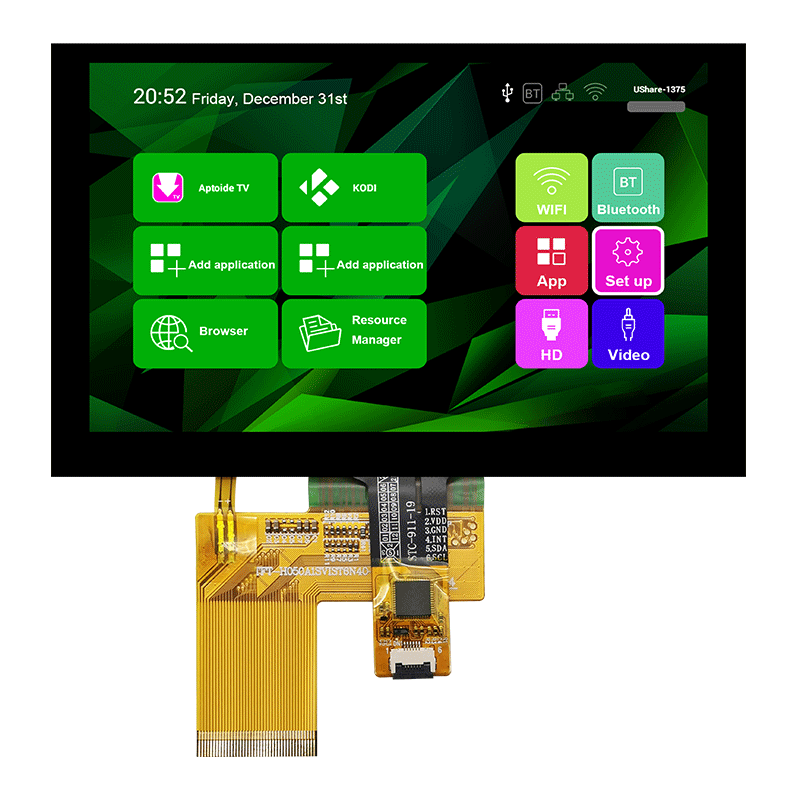

產品型號：TFT-H050A1SVIST4C40
顯示內容 -800x480
尺寸 (mm) -120.7x75.8x3.0
視口窗口尺寸 - 5.0英寸
顯示尺寸 - 5.0英寸
有效尺寸 (mm) -108.0x64.8
視角 -全視角
連接方式 PIN 數 -40PIN0.5 連接
工作溫度 -(-30~80℃)
電源電壓 -3.3V
一般特征
|
物品 |
標準值 |
單元 |
|
顯示屏尺寸 |
5.0 |
英寸 |
|
像素?cái)?shù) |
800(水平)*3(RGB)*480(垂直) |
點 |
|
顯示尺寸 |
108.00(H)*64.80(V) |
毫米 |
|
外形尺寸 |
120.70(H) * 75.80(V)* 4.75(D) |
|
|
觀看方向 |
全點鐘 |
- |
|
TFT接口 |
24 位 TTL |
|
|
薄膜晶體管驅動芯片 |
ST7262 |
|
|
TFT 驅動條件 |
VCI=3.3V（典型值） |
V |
|
背光 |
白光LED/12PCS/6PCS串2路并聯 |
|
|
觸控面板 |
用CTP |
|
|
CTP驅動IC |
GT911 |
|
|
CTP驅動條件 |
VDD=3.3V（典型值） |
|
|
操作溫度 |
-30～80 |
℃ |
|
貯存溫度 |
-30～85 |
TFT管腳說明
|
針號 |
象征 |
描述 |
|
1 |
LEDK |
LED陰極 |
|
2 |
樂達 |
LED陽極 |
|
3 |
地線 |
電源地 |
|
4 |
VCI |
數字電源 |
|
5～12 |
DR0～7 |
紅色數據總線。如果不使用，請將此引腳固定在 GND。 |
|
13～20 |
DG0～7 |
綠色數據總線。DG[7:0]用于8位RGB接口。 |
|
21～28 |
DB0～7 |
藍色數據總線。如果不使用，請將此引腳固定在 GND。 |
|
29 |
||
|
30 |
時鐘時鐘 |
像素時鐘輸入引腳，默認為負極性。 |
|
31 |
顯示器 |
顯示模式設置DISP=GND：待機模式；DISP=VCI:正常顯示模式 |
|
32 |
HSD |
水平同步信號，默認為負極性。 |
|
33 |
變頻器 |
垂直同步信號，默認為負極性。 |
|
34 |
書房 |
數據輸入使能。當 DE為“H”時啟用顯示訪問。 |
|
35 |
數控 |
未連接 |
|
36 |
||
|
37 |
RTP_XR |
RTP功能引腳。如果不使用，請將此引腳懸空。 |
|
38 |
RTP_YD |
|
|
39 |
RTP_XL |
|
|
40 |
RTP_YU |
CTP管腳說明
|
針號 |
象征 |
描述 |
|
1 |
RTN |
系統重置 |
|
2 |
電源電壓 |
電源供應 |
|
3 |
地線 |
電源地 |
|
4 |
情報局 |
中斷信號 |
|
5 |
SDA |
IIC數據信號 |
|
6 |
SCL |
IIC時鐘信號 |
描述
HOTLCD 顯示器 5英寸標準高分辨率 TFT 型號。尺寸介于我們的標準 4.3" 和標準 5.7" TFT 模塊之間，但 H050A1具有更好的分辨率。H050A1 的分辨率為 800x480。H050A1監視器非常適合設計需要更高分辨率或具有競爭力價格的新項目的客戶。5英寸電容觸摸屏TFT LCDH050A1SVIST4C40的外形尺寸為120.7 x 75.8 mm，AA尺寸為108 x 64.8mm。H050A1SVIST4C40 模塊的工作溫度范圍為 –30°C 至+80°C；其儲存溫度范圍為-30°C至+80°C。產品應用——打印機、復印機、智能家居、車載儀表。
