產品描述
產品型號：TFT-H055A1HDIIL3N30
顯示屏尺寸 -5.5英寸
產品應用 -手持設備
視角 -全視角
連接方式 PIN數 -30Pin
接口 - MIPI4L
特別說明 -高亮度，陽光下可見
工作溫度 -(-20~70℃)
電源電壓 -3.3V
驅動IC型號 -ILI9881
一般特征
|
物品 |
標準值 |
單元 |
|
顯示屏尺寸 |
5.5” |
-- |
|
像素數 |
720(水平)x3(RGB)*1280(垂直) |
|
|
顯示尺寸 |
67.932（高）*120.768（垂直） |
毫米 |
|
外形尺寸 |
71.04(H)×129.56(V)×1.62(D) |
|
|
觀看方向 |
全點鐘 |
- |
|
界面 |
MIPI 視頻模式 -2/3/4L |
|
|
液晶模組驅動IC |
ILI9881D |
|
|
LCM 驅動條件 |
IOVCC=1.8V,VCI=2.8V(Typ) |
V |
|
背光 |
白色發光二極管 |
|
|
觸控面板 |
無觸控面板 |
|
|
CTP驅動IC |
- - - |
|
|
CTP驅動條件 |
|
|
|
操作溫度 |
-20~70 |
℃ |
|
貯存溫度 |
-30~80 |
|
|
每英寸像素數 |
267 |
引腳說明
|
針號 |
象征 |
描述 |
|
1 |
LED_A |
LED陽極 |
|
2 |
LED_K |
LED陰極 |
|
3 |
地線 |
電源地 |
|
4 |
||
|
5 |
中期計劃 |
無連接 |
|
6 |
數控 |
|
|
7 |
VCI |
模擬電源 |
|
8 |
IOVCC |
I/O系統的電源。 |
|
9 |
||
|
10 |
蘭賽爾 |
MIPI DSI通道號選擇引腳。 |
|
11 |
RESX |
復位引腳 |
|
12 |
TE |
|
|
13 |
||
|
14 |
||
|
15 |
D3P |
低壓差分數據信號的正極性。 |
|
16 |
D3N |
低壓差分數據信號的負極性。 |
|
17 |
||
|
18 |
D2P |
|
|
19 |
夜到夜 |
|
|
20 |
||
|
21 |
DCLKP |
低壓差分時鐘信號的正極性。 |
|
22 |
DCLKN |
低壓差分時鐘信號的負極性。 |
|
23 |
||
|
24 |
D1P |
|
|
25 |
早晚 |
|
|
26 |
||
|
27 |
D0P |
|
|
28 |
D0N |
|
|
29 |
||
|
30 |

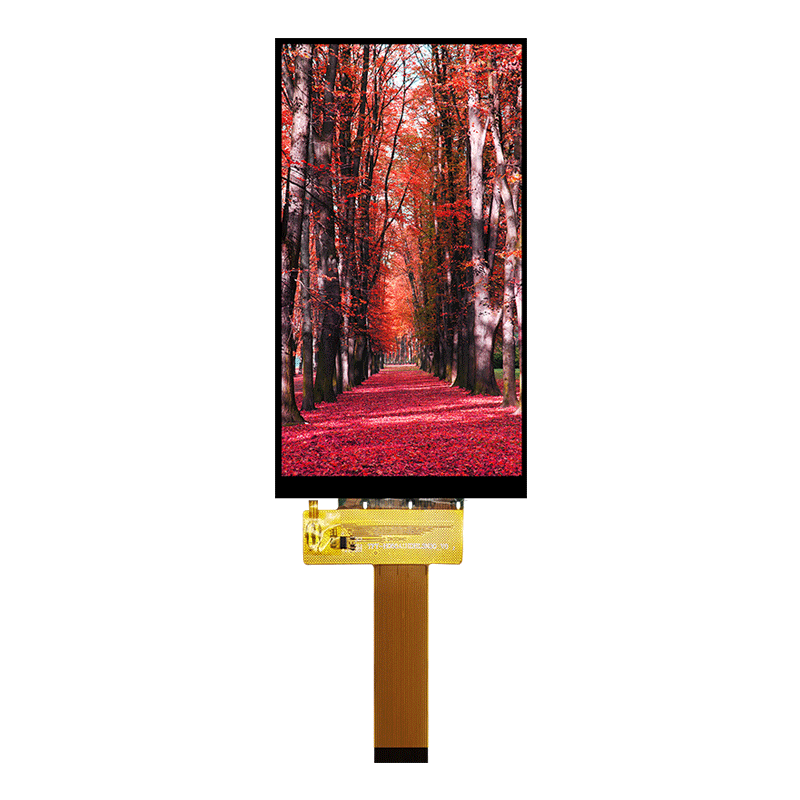

TFT-H055A1HDIIL3N30是一款5.5英寸720x1280全彩HD高清TFT液晶模組。這款TFT-LCD支持MIPIDSI接口，采用廣視角IPS（In-planeSwitching）面板技術。視角范圍左：80/右：80/上：80/下：80度。具有飽和自然度的生動、高品質畫面。該型號的工作溫度為-20°C 至 +70°C，存儲溫度為 –30°C 至 +80°C。
此款TFT模塊尺寸為67.932x120.768mm，Active區（AA區）尺寸為71.04x129.56mm，模塊內置驅動ICILI9881（驅動IC），工作電源電壓：3.3V。TFT-H055A1HDIIL3N30模塊為直屏模式，如需使用橫屏模式，請聯系我們，我們將提供相關技術支持服務。
