詳細信息
產品描述
|
產品類別： |
中文字體COB點陣模組 |
顯示內容： |
122x32 點 |
|
尺寸（毫米）： |
84.0x44.0x13.9 |
視域窗口尺寸 (Mm)： |
60.0x18.0 |
|
顯示尺寸（毫米）： |
48.76x14.36 |
點距 Mm: |
0.41x0.36 |
|
驅動IC型號： |
ST7920 |
|
|
|
強調： |
122X32圖形液晶模塊,STN圖形液晶模塊,背光STN液晶模組 |
||
產品描述

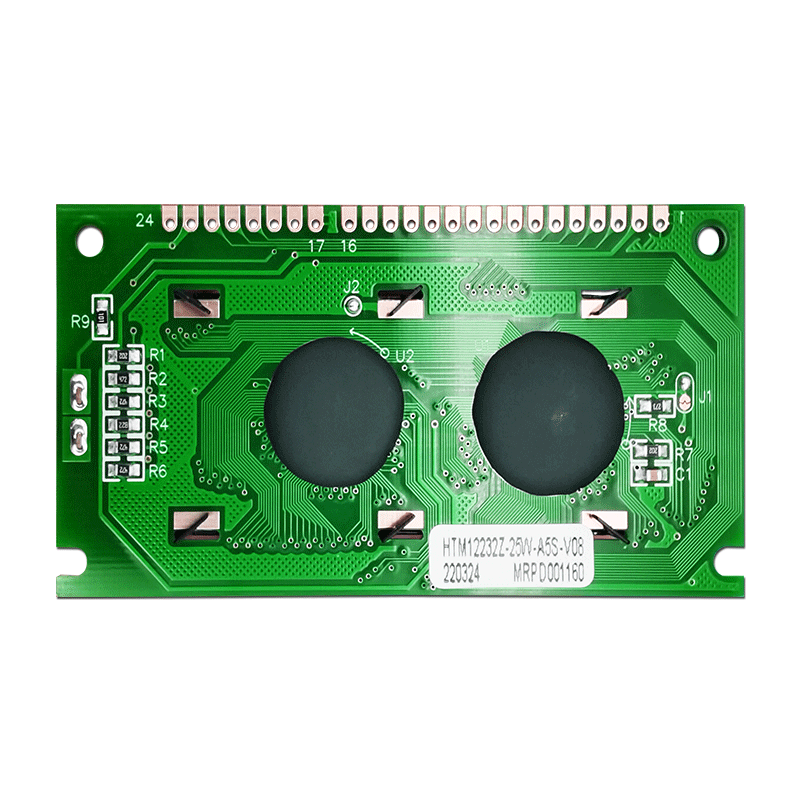

122X32圖形液晶模塊| STN| 白色背光顯示 | HTM12232Z
產品參數
產品應用-儀器儀表
視角-6H
背光亮度-白色
PIN碼-24PIN
接口方式-單片機
專用說明-內置漢字庫
工作溫度--20~70℃
供電電壓-5.0V
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
VSS |
電源負(0V) |
|
2 |
電源電壓 |
電源正（5.0V） |
|
3 |
V0 |
LCM調整對比度 |
|
4 |
RS |
H：數據；L：指令 |
|
5 |
讀寫 |
讀/寫控制。0：寫； |
|
6 |
乙 |
使能信號。H：閱讀；李：寫。 |
|
7~14 |
DB0~DB7 |
數據總線 |
|
15 |
BLA |
背光正（5.0V） |
|
16 |
|
背光負極(VSS) |
|
17 |
|
|
|
18 |
|
|
|
19 |
|
|
|
20 |
時鐘時鐘 |
串行時鐘。 |
|
21 |
標識符 |
串行數據輸入。 |
|
22 |
CS |
片選輸入 |
|
23 |
|
|
|
24 |
BLK |
背光負極(VSS) |
描述
HTM12232Z是一款單色 122x32 圖形 LCD 顯示模塊，外形尺寸為 84 x 44 mm，可視區域尺寸為 60 x 18 mm。這款 122x32 圖形 LCD 顯示器內置 ST7920 控制器 IC 或兼容控制器。該模塊可在-20℃至+70℃的溫度范圍內工作；儲存溫度范圍為-30℃至+80℃。
