產品概述

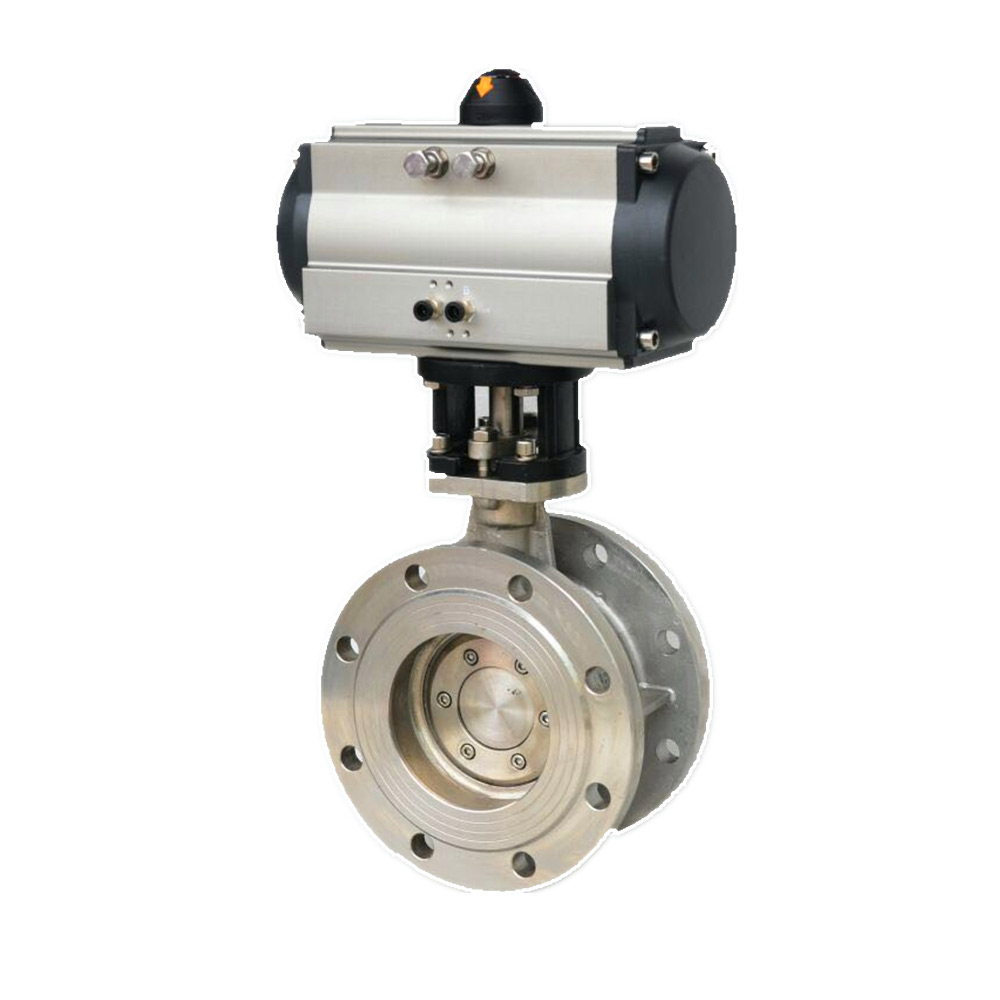

D641H氣動法蘭式硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截?cái)嗔黧wzui佳裝置。

性能參數

D641H氣動法蘭式硬密封蝶閥PN16～PN40主要性能參數

公稱通徑DN（mm）		50-1200
公稱壓力PN(MPa)		1.0		1.6		2.5
公稱壓力 (MPa)	強度試驗	1.5		2.4		3.75
	密封試驗	1.1		1.76		2.75
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	不銹鋼
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-40℃～200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12238	GB12221	GB9113	GB9131		GB13927

連接尺寸

D641H氣動法蘭式硬密封蝶閥PN16～PN40主要連接尺寸

公稱通徑 DN（mm）	尺寸											執行器型號 （僅供參考）
	L	H	D(1.6)	D(2.5)	D(4.0)	D1(1.6)	D1(2.5)	D1(4.0)	n-d(1.6)	n-d(2.5)	n-d(4.0)
50	108	112	165	165	165	125	125	125	4-18	4-18	4-18	GTD-65
65	112	115	185	185	185	145	145	145	4-18	8-18	8-18	GTD-80
80	114	120	200	200	200	160	160	160	8-18	8-18	8-18	GTD-80
100	127	138	220	235	235	180	190	190	8-18	8-22	8-22	GTD-100
125	140	164	250	270	270	210	220	220	8-18	8-26	8-26	GTD-115
150	140	175	285	300	300	240	250	250	8-22	8-26	8-26	GTD-125
200	152	200	340	360	375	295	310	320	12-22	12-26	12-30	GTD-160
250	165	243	405	425	450	355	370	385	12-26	12-30	12-33	GTD-190
300	178	250	460	485	515	410	430	450	12-26	16-30	16-33	AW13
350	190	280	520	555	580	470	490	510	16-26	16-33	16-36	AW17
400	216	305	580	620	660	525	550	585	16-30	16-36	16-39	AW17
450	222	350	640	670	685	585	600	610	20-30	20-36	20-39	AW20
500	229	380	715	730	755	650	660	670	20-33	20-30	20-42	AW20
600	267	445	840	845		770	770		20-36	20-39		AW28
700	292	480	910	960		840	875		24-36	24-42		AW35
800	318	530	1025	1085		950	990		24-39	24-48		AW35
900	330	580	1125	1185		1050	1090		28-39	28-48		AW40
1000	410	650	1255	1320		1170	1210		28-42	28-56		AW40
1200	470	760	1485	1530		1390	1420		32-48	32-56		AW40



注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
