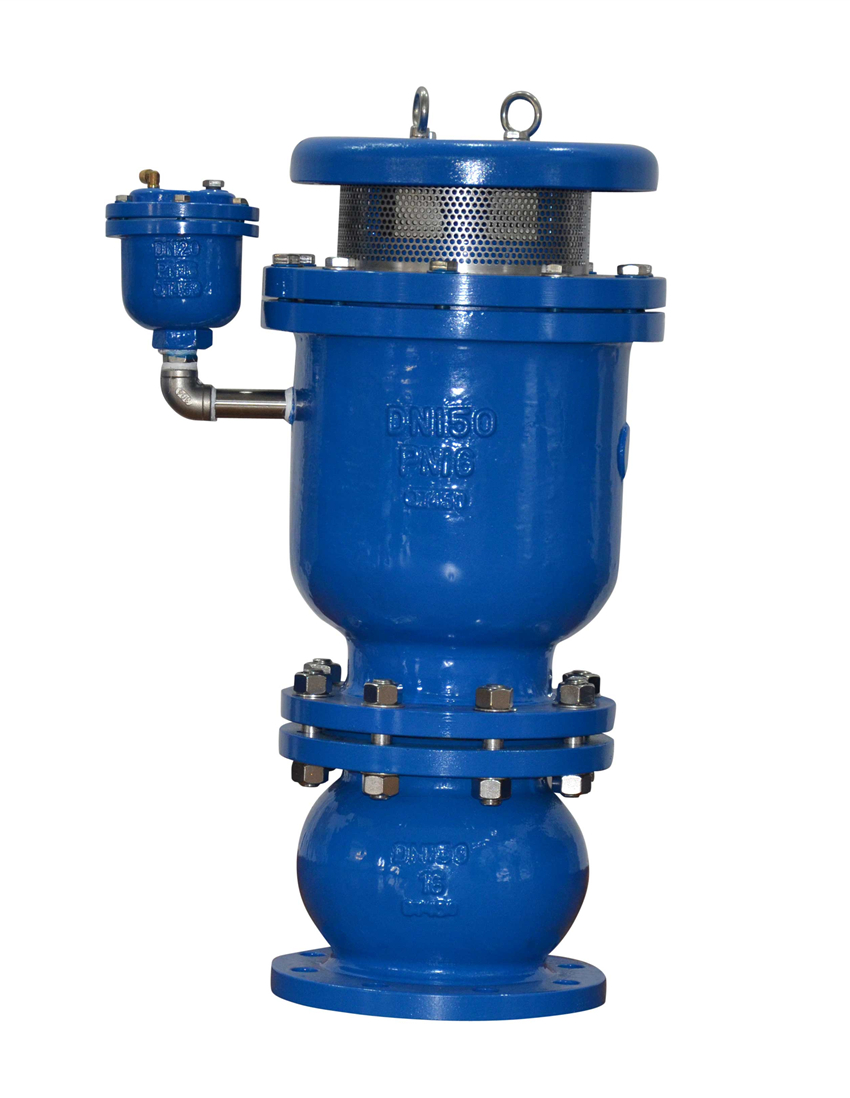

產品概述
彌合性水錘預防閥組包括主排氣閥，其閥體下方設有開孔，微量排氣閥通過管道連接開孔與主排氣閥連通，主排氣閥進口處設有 緩沖閥組，緩沖閥組包括緩沖閥體，緩沖閥體內吊裝有導向軸，緩沖板套裝在導向軸上，緩沖板上設有節流孔。當水柱在重力以及負 壓作用下回流，主排氣閥壓力為正壓，緩沖板在正壓氣流下沿著導向軸升起將緩沖閥組出口堵住，使得主排氣閥流量變小，此時分離 水柱的空氣不能快速排出，因此抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘，經過一定時間，吸入的空氣通過節流孔 排出，水流進入主排氣閥，主排氣閥浮球升起關閉，同時緩沖板降落。 彌合性水錘預防閥通過設在主排氣閥進口的緩沖閥組抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘。本產品具有緩 沖功能而不影響排氣和吸氣等特點，特別適用于對水泵啟動頻繁的情況。
工作原理
彌合性水錘預防閥通過設在主排氣閥進口的緩沖閥組抑制水柱回流,防止水柱彌合撞擊,從根本上消除彌合水錘。本產品具有緩沖功能而不影響排氣和吸氣等特點,特別適用于對水泵啟動頻繁的情況。
零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
1 |
閥 體 |
HT200 |
QT450-10 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
浮 球 |
SUS304 |
SUS304 |
SUS304 |
SUS304 |
SUS316 |
SUS316L |
|
3 |
密 封 組 件 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
4 |
閥 蓋 |
HT200 |
QT450-10 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
排 氣 罩 |
HT200 |
QT450-10 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
微量排氣閥 |
組合件 |
組合件 |
組合件 |
組合件 |
組合件 |
組合件 |
|
7 |
緩 沖 閥 塞 |
組合件 |
組合件 |
組合件 |
組合件 |
組合件 |
組合件 |
主要技術規范表
|
設計標準 |
JB/T 12386-2015《給水管道進排氣閥》,CJ/T 217-2013《給水管道復合式高速進排氣閥》 |
|
法蘭標準 |
GB/T 17241.6-2008《整體鑄鐵法蘭》,JB/T 79.1-1994《凸面整體鑄鋼管法蘭》 |
|
試壓標準 |
GB/T13927-2008《工業閥門壓力試驗》 |
|
使用溫度 |
0-85℃ |
|
適用介質 |
清水,原水(注：不能用于污水系統) |
主要外型尺寸表
|
公稱壓力 |
公稱通徑 |
尺寸(mm) |
||||
|
PN(MPa) |
DN(mm) |
Φ |
H |
D |
D1 |
Z-Φd |
|
|
50 |
195 |
460 |
160 |
125 |
4-18 |
|
80 |
242 |
535 |
195 |
160 |
4-18 |
|
|
100 |
260 |
595 |
215 |
180 |
8-18 |
|
|
150 |
345 |
760 |
280 |
240 |
8-23 |
|
|
1 |
200 |
425 |
900 |
335 |
295 |
8-23 |
|
250 |
500 |
1030 |
390 |
350 |
12-23 |
|
|
300 |
605 |
1150 |
440 |
400 |
12-23 |
|
|
400 |
740 |
1440 |
565 |
515 |
16-25 |
|
|
|
50 |
195 |
460 |
160 |
125 |
4-18 |
|
80 |
242 |
535 |
195 |
160 |
8-18 |
|
|
100 |
260 |
595 |
215 |
180 |
8-18 |
|
|
150 |
345 |
760 |
280 |
240 |
8-23 |
|
|
1.6 |
200 |
425 |
900 |
335 |
295 |
12-23 |
|
250 |
500 |
1030 |
405 |
355 |
12-25 |
|
|
300 |
605 |
1150 |
460 |
410 |
12-25 |
|
|
400 |
740 |
1440 |
580 |
525 |
16-30 |
|
如果你需訂購我廠彌合性水錘預防閥組產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
