FY氣動油桶泵工作原理：
FY1.2T-2氣動油桶泵采用氣壓差的作用，使活塞上下運行，帶動導料活塞開閉，起到提料的作用。
調整給氣動漿料泵工作氣體的流量與氣壓來控制和調節氣動漿料泵送料流量。結合感應開關能使之自動化工作。
FY1.2T-2氣動漿料泵使用方法：
1、先將導料管正確放入所要輸送的料桶內。
2、將耐腐蝕軟管連接出料口接至送料地點。
3、進氣閥呈關閉狀態，然后將氣源管連接進氣閥接頭，根據所需漿料流量來開啟進氣閥調節氣動漿料泵運行頻率，即可工作。
FY1.2T-2不銹鋼氣動油桶泵結構
如圖所示，從上到下結構部件一次為加油閥、密封蓋、活塞、上彈簧、排氣口、活塞、換氣口、密封底座、氣缸、進氣接頭、下彈簧、進氣口、活塞桿、調節螺母、出料口、連接拉桿、導料管、導料總成、鋼球、導料缸體、進料閥、鋼球。
FY氣動漿料泵技術參數
| 型號 | FY1.2T-1 | FY1.2T-2 | FY3.2T-1 | FY3.2T-2 | FY5.0T |
| 外型 | φ100㎜×H1450㎜ | φ100㎜×H1400㎜ | φ120㎜×H1600㎜ | φ120㎜×H1500㎜ | φ150㎜×H1680㎜ |
| 重量 | 16㎏ | 15㎏ | 23㎏ | 19㎏ | 37㎏ |
| 流量 | 10-30L/min | 10-30L/min | 20-70L/min | 15-50L/min | 30-100L/min |
| 通過顆粒 | φ1.2㎜ | φ1.2㎜ | φ3㎜ | φ1.2㎜ | φ5㎜ |
| 沖口壓力 | 0-1.0Mpa | 0-1.0Mpa | 0-1.0Mpa | 0-1.0Mpa | 0-1.0Mpa |
| 揚程 | 0-100m | 0-100m | 0-100m | 0-100m | 0-100m |
| 粘度 | 120000cps/25℃ | 120000cps/25℃ | 120000cps/25℃ | 120000cps/25℃ | 120000cps/25℃ |
| 進出口外徑 | 60㎜ 32㎜ | 55㎜ 32㎜ | 72㎜ 38㎜ | 55㎜ 32㎜ | 88㎜ 50㎜ |
| 出料接口 | 1 1/4” | 1 1/4” | 1 1/2” | 1 1/4” | 2” |
| 供氣接口 | 3/8” | 3/8” | 3/8” | 3/8” | 3/8” |
| 供氣壓力 | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min | 0.3-1.0MPa/min |
| 出料壓力 | 3-10MPa | 3-10MPa | 3-10MPa | 3-10MPa | 3-10MPa |
| 氣缸壓力比 | 2∶1 | 2∶1 | 3∶1 | 4∶1 | 3∶1 |
| 耗氣量 | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min | 0.3-1.0㎡/min |

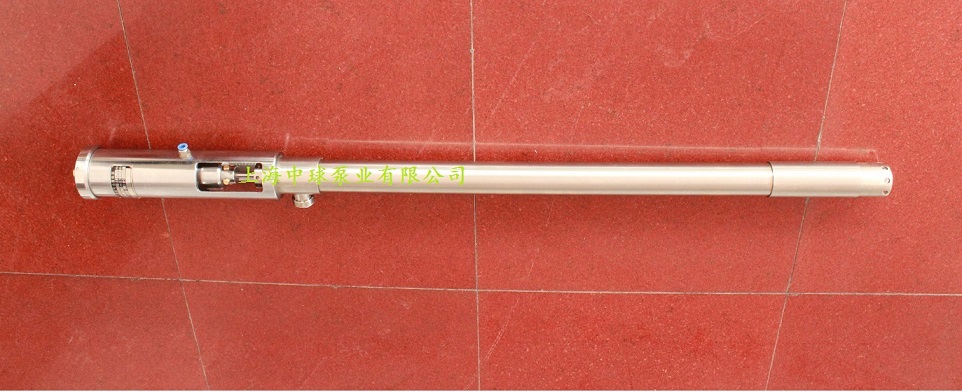

不銹鋼氣動油桶泵
FY1.2-2氣動油桶泵進料口
FY1.2T-2氣動油桶泵出料口
氣動油桶泵配件
