高壓電纜

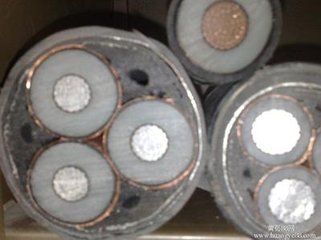

高壓電纜的結構

高壓電纜從內到外的組成部分包括：導體、絕緣、內護層、填充料（鎧裝）、外絕緣。當然，鎧裝高壓電纜主要用于地埋，可以抵抗地面上高強度的壓迫，同時可防止其他外力損壞。

高壓電纜載流量計算

高壓電纜載流量：高壓電纜載流量是指一條高壓電纜線路在輸送電能時所通過的電流量,在熱穩定條件下,當高壓電纜導體達到長期允許工作溫度時的高壓電纜載流量稱為高壓電纜長期允許載流量。估算口訣 二點五下乘以九，往上減一順號走。三十五乘三點五，雙雙成組減點五。

條件有變加折算，高溫九折銅升級。穿管根數二三四，八七六折滿載流。

說明

(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是”截面乘上一定的倍數”來表示，通過心算而得。由表5 3可以看出：倍數隨截面的增大而減小。 “二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為 2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、 25×4。 “三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、 120mm”導線載流量是其截面積數的2．5倍，依次類推。

“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。

銅線升級算。 說明 口訣對各種截面的載流量（安）不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……10KV高壓鋁芯電纜10kvYJLV22
