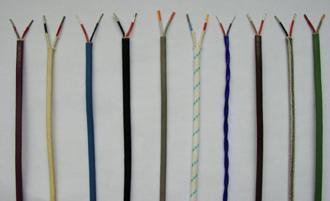

使用特性：
耐熱等級：-65℃~+200℃或-65℃~+260℃兩種
普通級：-40℃~+70℃或-40℃~+105℃兩種
產品用途：適用于石油、化工等部門具有爆炸危險的環境及防爆安全性能要求較高的場合，用以延伸防爆熱電偶與防爆自動化測溫儀表間的連接，構成本質安全防爆測溫系統。
產品代號及含義：見表（一）；
| 項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 | |
| 型號 | SC | 配用S分度號熱電偶補償型補償導線 | 耐熱等級 | 70 | 最高使用溫度為70℃ | |
| RC | 配用R分度號熱電偶補償型補償導線 | 105 | 最高使用溫度為105℃ | |||
| NC | 配用N分度號熱電偶補償型補償導線 | 200 | 最高使用溫度為200℃ | |||
| NX | 配用N分度號熱電偶延長型補償導線 | 275 | 最高使用溫度為275℃ | |||
|
KCA KCB |
配用N分度號熱電偶補償型補償導線 | 絕緣材料 | V | 聚氯乙烯PVC | ||
| KX | 配用K分度號熱電偶延長型補償導線 | Y | 聚乙烯PE | |||
| EX | 配用E分度號熱電偶延長型補償導線 | B | 聚丙烯PP | |||
| JX | 配用J分度號熱電偶延長型補償導線 | F4 | 聚四氟乙烯 | |||
| TX | 配用T分度號熱電偶延長型補償導線 | F46 | 聚全氟乙丙烯FEP | |||
| 系列代號 | ZR | 阻燃電纜 | 護套材料 | V | 聚氯乙烯PVC | |
| ia | 本安電纜 | B | 聚丙烯PP | |||
| 使用分類 | G | 一般用 | F4 | 聚四氟乙烯 | ||
| H | 耐熱用 | F46 | 聚全氟乙丙烯FEP | |||
| 精度等級 | S | 精密度 | 屏蔽材料 | / | 無屏蔽可省略 | |
| / | 普通級 | P | 鍍錫銅線 | |||
| PL | 鋁塑復合帶 | |||||
| P2 | 銅塑復合帶或銅帶 | |||||
| 規格 | - | 2×導體截面積 | 導體材料 | / | 單股導體可省略 | |
| R | 多股絞合導體 |
結構尺寸:
補償導線、補償電纜參考外徑：見表（二）
| 類別 | 對數 | 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | ||||
| 1/0.8 | 16/0.20 | 1/1.13 | 32/0.20 | 1/1.38 | 30/0.25 | 1/1.78 | 50/0.25 | ||
|
G
一般用 |
1 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | 11.0 |
| 2 | 20.0 | 20.5 | 20.5 | 21.0 | 23.0 | 23.5 | 26.0 | 26.5 | |
| 3 | 20.5 | 21.0 | 22.0 | 22.5 | 24.0 | 25.0 | 27.0 | 28.5 | |
| 4 | 21.0 | 21.5 | 23.5 | 24.5 | 26.5 | 27.0 | 29.5 | 30.5 | |
| 5 | 23.0 | 24.5 | 25.5 | 26.5 | 28.5 | 29.5 | 31.5 | 33.0 | |
| 7 | 25.0 | 26.5 | 27.5 | 28.5 | 31.0 | 32.0 | 35.0 | 35.5 | |
| 8 | 26.0 | 28.0 | 29.5 | 31.0 | 33.5 | 34.5 | 38.0 | 38.5 | |
| 9 | 28.0 | 29.5 | 32.0 | 33.5 | 35.5 | 37.0 | 40.5 | 41.5 | |
| 10 | 30.0 | 31.0 | 34.0 | 35.5 | 38.0 | 39.5 | 43.5 | 44.5 | |
| 12 | 31.0 | 32.5 | 35.0 | 37.0 | 39.0 | 41.5 | 45.0 | 46.5 | |
|
H
耐熱用 |
1 | 6.0 | 6.2 | 6.7 | 7.1 | 7.3 | 7.7 | 8.4 | 8.9 |
| 2 | 13.5 | 14.0 | 16.5 | 17.0 | 18.5 | 19.0 | 20.5 | 22.0 | |
| 3 | 14.5 | 15.0 | 17.5 | 19.5 | 20.0 | 20.5 | 22.0 | 23.5 | |
| 4 | 15.5 | 16.5 | 19.0 | 20.5 | 21.0 | 22.0 | 24.0 | 25.5 | |
| 5 | 17.0 | 17.5 | 20.5 | 21.5 | 23.0 | 24.0 | 26.0 | 28.5 | |
| 7 | 19.0 | 20.0 | 23.0 | 24.5 | 26.0 | 27.5 | 29.5 | 31.5 | |
| 8 | 20.5 | 21.0 | 24.5 | 26.5 | 27.5 | 29.0 | 31.5 | 33.5 | |
| 9 | 21.5 | 22.5 | 25.5 | 28.0 | 29.0 | 31.0 | 33.0 | 35.0 | |
| 10 | 22.5 | 23.5 | 27.5 | 29.5 | 31.0 | 33.0 | 34.5 | 37.0 | |
| 12 | 24.0 | 25.2 | 30.0 | 32.0 | 33.0 | 35.0 | 37.0 | 40.0 | |
表(三)
| 線對數 | G 一般用 | H 耐熱用 | ||||||
| 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | |
| 1 | 8.5 | 10.5 | 11.5 | 12.5 | 6.5 | 7.5 | 8.0 | 9.0 |
| 2 | 20.5 | 21.0 | 23.5 | 26.5 | 14.0 | 17.5 | 19.0 | 22.0 |
| 3 | 21.0 | 22.5 | 25.0 | 28.5 | 15.0 | 19.5 | 20.5 | 23.5 |
| 4 | 21.5 | 24.0 | 27.0 | 30.0 | 16.5 | 20.5 | 22.5 | 25.5 |
| 5 | 24.0 | 26.5 | 29.5 | 32.5 | 17.5 | 21.5 | 24.0 | 28.5 |
| 7 | 26.5 | 28.5 | 32.0 | 35.5 | 20.0 | 25.0 | 27.5 | 31.5 |
| 8 | 28.0 | 31.0 | 34.5 | 39.0 | 21.5 | 26.5 | 29.5 | 33.5 |
| 9 | 30.0 | 33.5 | 37.0 | 41.5 | 22.5 | 28.0 | 31.0 | 35.0 |
| 10 | 31.0 | 35.0 | 39.5 | 44.5 | 23.5 | 29.5 | 32.5 | 37.0 |
| 12 | 32.5 | 37.0 | 41.5 | 46.5 | 25.0 | 31.5 | 34.5 | 38.5 |
技術指標:
型號、合金絲材料和絕緣顏色:見表(四)
| 補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | |||
| BC | 鉑銠30-鉑銠6 | B | 銅 | 銅 | 紅 | 灰 |
| SC | 鉑銠10-鉑熱電偶 | S | 銅(SPC) | SNC銅鎳(0.6) | 紅 | 綠 |
| RC | 鉑銠10-鉑熱電偶 | R | 銅(RNC) | RNC銅鎳(0.65) | 紅 | 綠 |
| CA | 鎳鉻-鎳硅熱電偶 | K | 鐵(KPGA) | KNCA銅鎳(22) | 紅 | 藍 |
| CB | 銅(KPGB) | KNCB康銅(40) | 紅 | 藍 | ||
| KX | 鎳鉻(KPX)(10) | KNX鎳硅(3) | 紅 | 黑 | ||
| NC | 鎳鉻硅-鎳硅熱電偶 | N | 鐵(NPC) | NNC銅鎳(18) | 紅 | 灰 |
| NX | 鎳鉻硅(NPX)(14) | NNX鎳硅(4) | 紅 | 灰 | ||
| EX | 鎳鉻-銅鎳熱電偶 | E | 鎳鉻(EPX)(10) | ENX銅鎳(45) | 紅 | 棕 |
| JX | 鐵-銅鎳熱電偶 | J | 鐵(JPX) | JNX銅鎳(45) | 紅 | 紫 |
| TX | 銅-銅鎳熱電偶 | T | 銅(TPX) | TNX銅鎳(45) | 紅 | 白 |
| WC3/25 | 鎢錸3-鎢錸25 | WRe3-WRe25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
| WC5/26 | 鎢錸5-鎢錸26 | WRe5-WRe26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
|
注:型號第三個字母與熱電偶分度號相對應，第三個字母中“C”表示補償型補償導線，第四個字母“X”表示延長型補償導線。SC型補償導線可以用R型分度號熱電偶。 |
||||||
使用分類和護套顏色：見表（五）
| 使用分類 | 精度等級及標志 | 護套顏色 | |||
| 普通級 | 精密級 | 普通級 | 精密級 | ||
| 一般級 | G | / | S | 黑色 | 灰色 |
| 耐熱級 | H | / | S | 黑色 | 黃色 |
熱電動勢、允差及往復電阻：見表（六）
|
熱電偶 分度號 |
補償導線 型號 |
熱電勢、允差 |
熱電偶 測量端 溫度 |
|||||
| 100℃ | 200℃ | |||||||
| 熱電勢 | 允差 | 熱電勢 | 允差 | |||||
| 普通級 | 精密級 | 普通級 | 精密級 | |||||
| S或R | SC或RC | 645 | ±60（±5℃) | ±30(±2.5℃) | 1440 | ±60(±5℃) | - | 1000 |
| K | KCA | 4095 | ±100（±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 1000 |
| KCB | 4095 | ±100（±2.5℃) | ±60(±1.5℃) | - | ±100(±2℃).5 | ±60(±1.5℃) | 900 | |
| KX | 4095 | ±100（±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | |
| N | NC | 2774 | ±100（±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±100（±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | |
| E | EX | 6317 | ±200（±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±100(±1.5℃) | 500 |
| J | JX | 5268 | ±140（±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| T | TX | 4277 | ±60（±1.0℃) | ±30(±0.5℃) | 9286 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
熱電動勢、允差及往復電阻：見表（七）
| 補償導線型號 | 在20℃時往復電阻值(Ω/m) | ||||
| 0.2mm² | 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | |
| SC或RC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
| KCA | 3.5 | 1.40 | 0.70 | 0.47 | 0.28 |
| KCB | 2.6 | 1.04 | 0.52 | 0.35 | 0.21 |
| KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
| EX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
| JX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
| TX | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
| NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
| NX | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
本安補償導線除具有上述性能指標外，還具備以下本安性能指標
