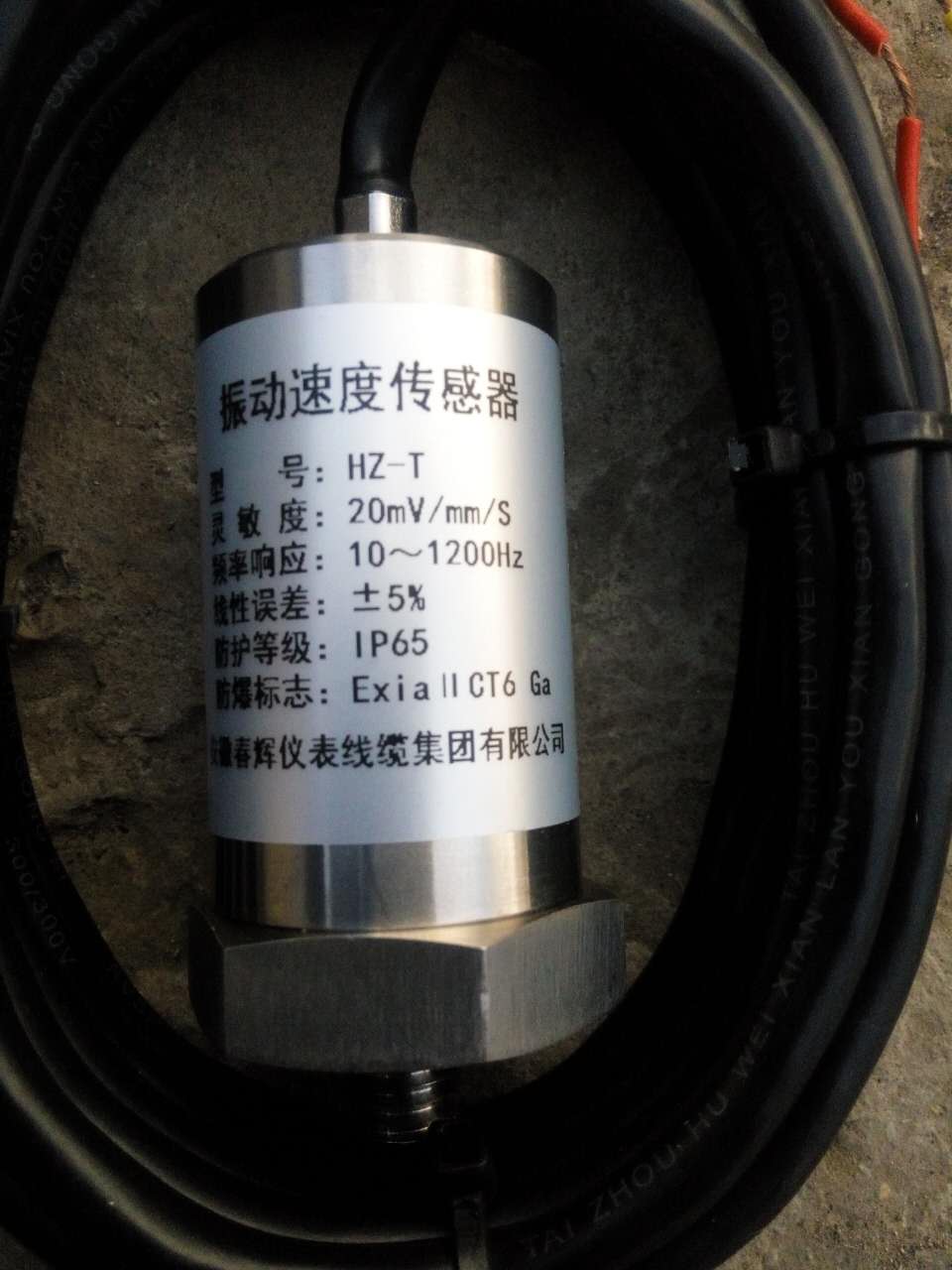

HV-T系列振動速度傳感器的詳細資料HK9920系列振動速度傳感器 |
| HK9920系列振動速度傳感器，可用于測量軸承座、機殼或結構的振動。這種傳感器測量的振動是相對于自由空間的絕對振動，其輸出電壓與振動速度成正比，故又稱速度式振動傳感器。也可以把速度量經過積分轉換成位移量再予處理。這種測量可對旋轉或往復機械的綜合工況進行評價，它直接安裝在機器外部，故使用維護極為方便。設計優點HK9920系列振動速度傳感器是屬于慣性式傳感。是利用磁電感應原理的振動信號變換成電信號。它主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器殼體中剛性地固定有磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于殼體上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動，切割磁力線，在線圈內產生感應電壓，該電壓值正比于振動速度值。與二次儀表相配接，即可顯示振動速度或位移量的大小。也可以輸送到其它二次儀表或交流電壓表進行測量。傳感器的總體設計保證它有如下使用特點：1、輸出信號和振動速度成正比，因此對振動測量來說可以兼顧高頻、中頻和低頻的應用領域，并且符合目前國際標準(ISO)。2、相對于其它類型的振動傳感器而言，HK9920系列傳感器有較低的輸出阻抗，較好的信噪比。它同一般通用交流電壓表或示波器配合就能工作，對輸出插頭和電纜也無特殊要求，使用方便。3、傳感器有較低的使用頻率可以適用于低轉速的旋轉機器。4、傳感器設計中取消了有磨擦的活動元件，因此靈活性好，可以測量微小的振動(0.01μm)。5、傳感器有一定抗橫向振動能力。（不大于10g峰值）外形尺寸圖 技術指標1、基本測試條件溫度：20℃±5℃相對濕度：≤80%周圍無強電磁場干擾2、頻率響應：HK9920G：10H z～1000H z (-3dB)HK9920H/HK9920V：5 Hz～1000 Hz(-3dB)3、靈敏度：2 0mV /mm/ s±5%（在80 H z，速度為10mm/ s情況下測定）4、幅值線性度：< 3%5、橫向靈敏度比：< 5%6、使用溫度范圍：- 30℃～120℃；- 30℃～260℃（需特殊訂貨）7、最大可測位移：1mm（單峰值）8、環境條件：防塵、防潮（95%不冷凝）9、工作方向規定以傳感器安裝面在下方時為0°HK9920G：0°±100° （通用型）HK9920H：±90°±2.5°（水平型）HK9920V：0°±2.5° （垂直型）10、輸出電阻：≤600Ω11、絕緣電阻：>2MΩ12、重量：200g。 |
