OPGW光纜描述

OPGW的表面是開放性的，可以完全直觀，最外層是鋁包鋼線，鋁包鋼具有強度較高、耐腐蝕性能較好、電工性能優于鍍鋅鋼絲等優點，在OPGW中扮演著地線(GJ-50鋁包鋼絞線作地線)的功能，鋼代表著機械性能(拉力），鋁代表著電性能。有鋁包鋼金屬導線包裹，使光纜更為可靠、穩定、牢固，由于架空地線和光纜復合為一體，與使用其他方式的光纜相比，既縮短施工工期又節省施工費用。鋁包鋼線內層是不銹鋼管式結構的，不銹鋼管由于其性能特征及結構形式與 地線最接近,為電力光纜通信工程尤其是老線路改造帶來很多便利。不銹鋼管也分為中心束管(80平方以下)和層絞式(80平方以上):中心不銹鋼管結構的OPGW又可細分為單層結構和雙(多)層結構,其最大光纖芯數依據目前的色編碼技術為48芯;層絞不銹鋼管結構又稱偏芯層絞不銹鋼管結構,不銹鋼管光單元處在OPGW的第1層,這就決定了層絞不銹鋼管結構的OPGW至少為雙層絞絲結構。此外,根據不銹鋼管光單元的數量又可細分為單管結構、雙管結構和三管結構。其中單管結構的光纖最大芯數為48芯,雙管結構的光纖最大芯數為96芯,三管結構的光纖最大芯數為144芯。不銹鋼管內填充油膏，油膏填充率直接牽涉到光單元的阻水性能，對光纖油膏在鋼管中的填充率有一定的要求。偏低的填充率(如70%左右)雖然能通過阻水試驗,但對光纖的長期保護功能欠佳。最后內置光纖。

OPGW光纜結構

結構特點：
■纜徑小，重量輕，對塔的附加載荷低
■不銹鋼管徑大于鋁包鋼線及鋁合金線
■不銹鋼光纖單元位于絞層中心部位，受到的保護稍好
■在最小的鋼管內獲取最大的光纖余長（一次）
■單層鎧裝時抗扭曲、抗側壓、抗拉伸性能稍差
■運行溫度：－40℃~+80℃

OPGW光纜工廠實操圖

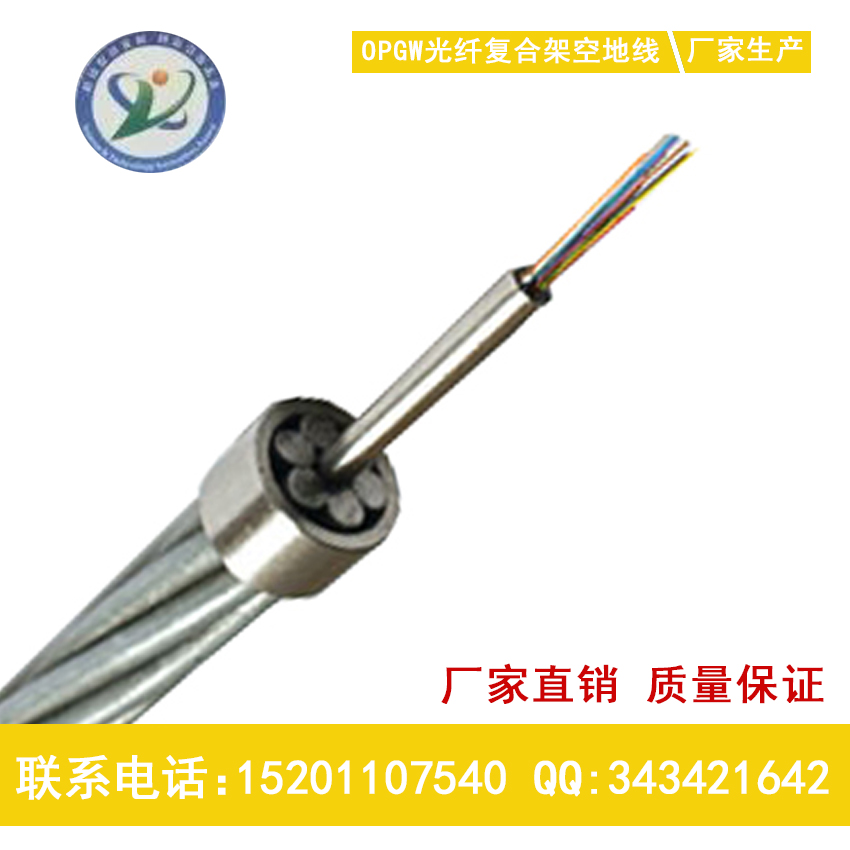

OPGW光纜產品特寫圖

OPGW光纜產品參數

OPGW光纜榮譽資質
