普天JFP114型綜合集裝架產品采用整體焊接工藝流程，集光纖、數字、音頻配線單元于一體，各配線單
元相對獨立, 纜線分區管理，既能實現原光纖、數字、音頻配線設備的功能，又能根據實際需要靈活選
擇配置。機柜類型有光纖/數字綜合配線柜、光纖/音頻綜合配線柜、數字/音頻綜合配線柜、光纖/數字/
音頻綜合配線柜。采用普天牌ODF,DDF,MDF各種模塊,各項技術性能指標均達到或超過通信行業標準。

普天JPX284A型卡接式總配線架（壁掛式）普天JPX284卡接式總配線柜（架）

普天FA8-149型保安接線排 普天STO-151型測試接線排 普天FA9-201ID型保安器

普天JPX320型卡接式總配線架 普天FA10-12型保安器 防雷保安單元

普天POSTEL JPX01型卡接式總配線架 普天P01型保安器 防雷保安單元

以上產品貨期 3天 020-87291841，13902251125

聯通機房案例：（電源單元、48芯ODF、DDF16系統、SDH）

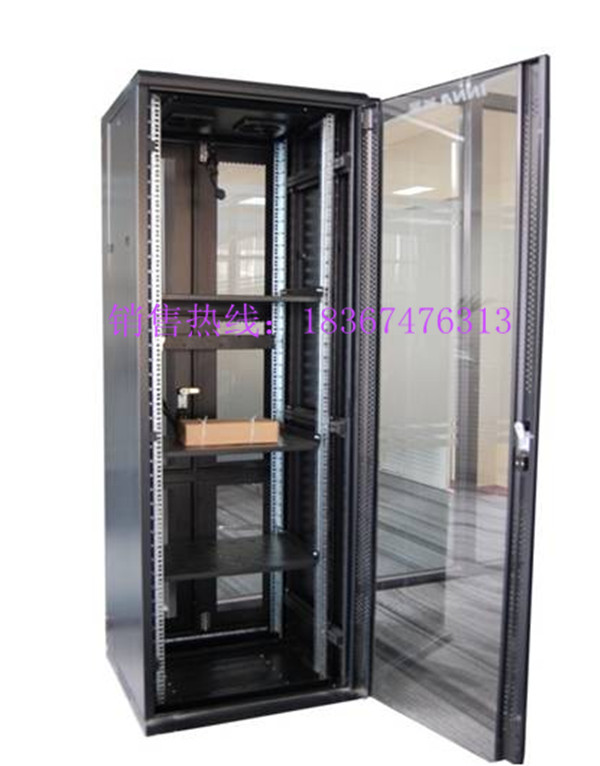

機架前門為玻璃門或開普通孔，后門開普通孔，美觀大方。

產品介紹：

產品特點：
●機架外形尺寸：
高X 寬X 深=(2600/2200/2000)mmX600mmX(600/800/900)mm；
●機架整體焊接成型，表面采用靜電噴塑處理；
●機架內的立柱按19 英寸標準設計，可前后移動；機架帶托板和電源板，能靈活安裝19 英寸上架設備和有源設備等；
●前面為玻璃門或網眼鋼門，可視面積大；后面為網眼鋼板雙開門；
●有良好的保護地和工作地系統；
●有充足的布線空間，走線清晰有條理。

機柜式服務器

在一些高檔企業服務器中由于內部結構復雜，內部設備較多，有的還具有許多不同的設備單元或幾個服務器都放在一個機柜中，這種服務器就是機柜式服務器。

對于證券、銀行、郵電等重要企業，則應采用具有完備的故障自修復能力的系統，關鍵部件應采用冗余措施，對于關鍵業務使用的服務器也可以采用雙機熱備份高可用系統或者是高性能計算機，這樣的系統可用性就可以得到很好的保證。

刀片服務器是一種HAHD(High Availability High Density，高可用高密度)的低成本服務器平臺，是專門為特殊應用行業和高密度計算機環境設計的，其主要結構為一大型主體機箱，內部可插上許多“刀片"，其中每一塊刀片實際上就是一塊系統母板，類似于一個個獨立的服務器，它們可以通過本地硬盤啟動自己的操作系統。每一塊刀片可以運行自己的系統，服務于指定的不同用戶群，相互之間沒有關聯。而且，也可以用系統軟件將這些主板集合成一個服務器集群。在集群模式下，所有的刀片可以連接起來提供高速的網絡環境，共享資源，為相同的用戶群服務。在集群中插入新的刀片，就可以提高整體性能。而由于每塊刀片都是熱插拔的，所以，系統可以輕松地進行替換，并且將維護時間減少到最小。

刀片服務器比機架式服務器更節省空間，同時，散熱問題也更突出，往往要在機箱內裝上大型強力風扇來散熱。此型服務器雖然空間較節省，但是其機柜與刀片價格都不低，一般應用于大型的數據中心或者需要大規模計算的領域，如銀行電信金融行業以及互聯網數據中心等。

目前，節約空間、便于集中管理、易于擴展和提供不間斷的服務，成為對下一代服務器的新要求，而刀片服務器正好能滿足這一需求，因而刀片服務器市場需求正不斷擴大，具有良好的市場前景。

當前市場上的刀片式服務器有兩大類：一類主要為電信行業設計，接口標準和尺寸規格符合PICMG（PCI Industrial Computer Manufacturer's Group）或，未來還將推出符合PICMG 的產品，采用相同標準的不同廠商的刀片和機柜在理論上可以互相兼容；另一類為通用計算設計，接口上可能采用了上述標準或廠商標準，但 尺寸規格是廠商自定，注重性能價格比，目前屬于這一類的產品居多。刀片式服務器目前最適合群集計算和IxP提供互聯網服務。

機架式服務器：

機架式服務器 機架式服務器的外形看來不像計算機，而像交換機，有1U（1U=1.75英寸=4.45CM）、2U、4U等規格。機架式服務器安裝在標準的19英寸機柜里面。這種結構的多為功能型服務器。

對于信息服務企業（如ISP/ICP/ISV/IDC）而言，選擇服務器時首先要考慮服務器的體積、功耗、發熱量等物理參數，因為信息服務企業通常使用大型專用機房統一部署和管理大量的服務器資源，機房通常設有嚴密的保安措施、良好的冷卻系統、多重備份的供電系統，其機房的造價相當昂貴。如何在有限的空間內部署更多的服務器直接關系到企業的服務成本，通常選用機械尺寸符合19英寸工業標準的機架式服務器。機架式服務器也有多種規格，例如1U（4.45cm高）、2U、4U、6U、8U等。通常1U的機架式服務器最節省空間，但性能和可擴展性較差，適合一些業務相對固定的使用領域。4U以上的產品性能較高，可擴展性好，一般支持4個以上的高性能處理器和大量的標準熱插拔部件。管理也十分方便，廠商通常提供人相應的管理和監控工具，適合大訪問量的關鍵應用，但體積較大，空間利用率不高。

機架服務器實際上是工業標準化下的產品，其外觀按照統一標準來設計，配合機柜統一使用，以滿足企業的服務器密集部署需求。機架服務器的主要作用是為節省空間，由于能夠?qū)⒍嗯_服務器裝到一個機柜上，不僅可以占用更小的空間，而且也便于統一管理。 機架服務器的寬度為19英寸，高度以U為單位（1U=1.75英寸=44.45毫米），通常有1U，2U，3U，4U，5U，7U幾種標準的服務器。

這種服務器的優點是占用空間小，而且便于統一管理，但由于內部空間限制，擴充性較受限制，例如1U的服務器大都只有1到2個PCI擴充槽。此外，散熱性能也是一個需要注意的問題，此外還需要有機柜等設備，因此這種服務器多用于服務器數量較多的大型企業使用，也有不少企業采用這種類型的服務器，但將服務器交付給專門的服務器托管機構來托管，尤其是目前很多網站的服務器都采用這種方式。

這種服務器由于在擴展性和散熱問題上受到限制，因而單機性能比較有限，應用范圍也受到一定限制，往往只專注于某在方面的應用，如遠程存儲和網絡服務等。

在價格方面，機架式服務器一般比同等配置的塔式服務器貴上二到三成。

刀片服務器：

刀片服務器所謂刀片服務器(準確的說應叫做刀片式服務器)是指在標準高度的機架式機箱內可插裝多個卡式的服務器單元，實現高可用和高密度。每一塊'刀片'實際上就是一塊系統主板。它們可以通過'板載'硬盤啟動自己的操作系統，如Windows NT/2000、Linux等，類似于一個個獨立的服務器，在這種模式下，每一塊母板運行自己的系統，服務于指定的不同用戶群，相互之間沒有關聯。不過，管理員可以使用系統軟件將這些母板集合成一個服務器集群。在集群模式下，所有的母板可以連接起來提供高速的網絡環境，并同時共享資源，為相同的用戶群服務。在集群中插入新的 '刀片'，就可以提高整體性能。而由于每塊'刀片'都是熱插拔的，所以，系統可以輕松地進行替換，并且將維護時間減少到最小。

機柜其實就一個柜子而已，要放哪些東西，是要根需求來購買的。

機柜里面一般放的有交換機（與交換機相關的配件有配線架、排線架）、服務器（塔式、機架式）、還有的需要放置UPS（也分普通立式和機架式）、所以規劃好你的機架用來裝哪些設備，有多少？然后再選擇機柜，機柜的寬都是標準的，深是由普通和加深兩重，如果要放機架式服務器最好選擇加深機柜，高度就根據放多少來決定，機柜一般講多少U， 1U的相當于一個交換機的高度，從6U到42U機柜都有，按需求購買，機柜的品牌也很要重要，不同品牌用料和做工都有差別，推薦使用像金盾這些較大品牌的。

關于服務器：按服務器的機箱結構來劃分，可以把服務器劃分為“臺式服務器"、“機架式服務器"、“機柜式服務器"和“刀片式服務器"四類。 (1)臺式服務器 (2)機架式服務器 (3)機柜式服務器 (4)刀片式服務器：

塔式服務器/臺式服務器也稱為“塔式服務器"。有的臺式服務器采用大小與普通立式計算機大致相當?shù)臋C(jī)箱，有的采用大容量的機箱，像個碩大的柜子。低檔服務器由于功能較弱，整個服務器的內部結構比較簡單，所以機箱不大，都采用臺式機箱結構。這里所介紹的臺式不是平時普通計算機中的臺式，立式機箱也屬于臺式機范圍，目前這類服務器在整個服務器市場中占有相當大的份額。像臺式機一樣，占用空間比較大，適合一些小型企業使用。 其他的尺寸寬度，深度可能差不多，就是要高好幾個U。

機架式服務器：是針對企業的密集部署需求，以19英寸機架作為標準寬度的服務器類型。將服務器放置到機架上，服務器間是相互獨立的,不僅有利于日常的維護與管理，也可能避免意想不到的故障。機架式是國際的一個標準，基本寬度為482mm 。一般在1個U的高度[1U（1U=1.75英寸）、2U、4U]等規格，寬度一般都是標準的19英寸，深度有700mm多的也有800mm多的．通常1U的機架式服務器最節省空間，但性能和可擴展性較差，適合一些業務相對固定的使用領域。4U以上的產品性能較高，可擴展性好，一般支持4個以上的高性能處理器和大量的標準熱插拔部件。管理也十分方便，廠商通常提供人相應的管理和監控工具，適合大訪問量的關鍵應用，但體積較大，空間利用率不高。

刀片服務器：是近幾年比較流行的一種高可用、高密度服務器架構，是專門為特殊應用行業和高密度計算環境設計的，其中每一塊刀片實際上就是一塊系統母板，類似于一個獨立的服務器。在這種模式下，每一個母板運行自己的系統，服務于指定的不同用戶群，相互之間沒有關聯。不過可以使用系統軟件將這些母板集合成一個服務器集群。

關于塔式服務器：原則上塔式服務器是不需要和機柜搭配使用的，但是如果出于某種原因也可以將它放到機柜中保管。但是存在一些問題，如：塔式服務器因為不能改變放置的方向，往往會造成占用機柜空間大、不能固定等問題。還是權衡具體環境的利弊來做決定吧。可以用轉換套件，轉成臥式的，這樣方在機柜里面協調一些.是否連接顯示器，要看機柜空間的安排、服務器的數量、服務器直接操作的頻繁程度、監控的要求、機柜管理的要求等因素綜合考慮來決定。一般作為服務器不建議經常進行直接操作，所以長期直接連接顯示器也是不安全因素的一種哦。買機架式的，不用接顯示器，通過遠程來連接，這樣既省顯示器，又省空間，還美觀。

塔式服務器一般是大家見得最多的，它的外形及結構都與普通的pc機差不多，只是個頭稍大一些，其外形尺寸并無統一標準。

塔式服務器的主板擴展性較強，插槽也很多，而且塔式服務器的機箱內部往往會預留很多空間，以便進行硬盤，電源等的冗余擴展。這種服務器無需額外設備，對放置空間沒多少要求，并且具有良好的可擴展性，配置也能夠很高，因而應用范圍非常廣泛，可以滿足一般常見的服務器應用需求。

這種類型服務器尤其適合常見的入門級和工作組級服務器應用，而且成本比較低，性能能滿足大部分中小企業用戶的要求，目前的市場需求空間還是很大的。

但這種類型服務器也有不少局限性，在需要采用多臺服務器同時工作以滿足較高的服務器應用需求時，由于其個體比較大，占用空間多，也不方便管理，便顯得很不適合。
