6ES7331-7KF02-0AB0 SIMATIC S7-300, 邏輯輸入 SM 331, 光隔離, 8AI, 分辨率 9/12/14 位, U/I/熱電偶/電阻 干擾, 診斷; 1X20針 移除/插入 W. 背板總線

SIEMENS西門子上海湘昌自動化科技有限公司

聯系人：吳興明

24小時銷售及維修熱線：13585623161

電 話：021-31666346

傳 真：021-6722 6385

手 機：13585623161

Q  Q :  15367203909

郵箱：15367203909@qq.com

地址：上海市金山區

DO（Digital Output）開關量輸出，
亦稱數字量輸出，它可由控制軟件將輸出通道變成高電平或低電平，通過驅動電路即可帶動繼電器或其他開關元件動作，也可驅動指示燈顯示狀態。開關量輸出DO信號可用來控制開關、交流接觸器、變頻器以及可控硅等執行元件動作。


AI（Analogy Input）模擬量輸入，
模擬量輸入的物理量有溫度、壓力、流量等，這些物理量由相應的傳感器感應測得，往往經過變送器轉變為電信號送入控制器的模擬輸入口。


AO（Analogy Output）模擬量輸出，
模擬量輸出的信號是電壓（如0~5V、0~10V間的電壓）或電流（如0~10mA間的電流），其輸出電壓或電流的大小由控制軟件決定。

Area of application

Design

數字量輸入/輸出模塊具有下列機械特性：

緊湊型設計

堅固的塑料機殼里包括：

• 綠色 LED，用于指示輸入/輸出的信號狀態
• 前連接器插座，通過前門保護
• 前門上的標簽區。
• 連接器針腳分配，用于在前門內部進行配線。

安裝方便

模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。

當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。

方便用戶接線

裝置單元通過連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。



• 數字量輸入/輸出
• 靈活地適應控制器，以滿足各自任務需要
• 用于連接數字傳感器和執行機構

Area of application

數字量輸入/輸出模塊用于處理自動化系統中的數字量輸入/輸出任務。 可通過這些模塊連接數字量傳感器和執行器。

使用數字量輸入/輸出模塊給用戶提供以下優點：

• 最佳適應性;
  采用最佳的模塊組合方式，可以匹配控制任務所需的輸入/輸出的點數。 不需要過多的投資
• 靈活的過程信號連接;
  可使用各種不同的數字量執行器和傳感器，將自動化系統連接到過程控制中。
•

Design

數字量輸入/輸出模塊具有下列機械特性：

緊湊型設計

堅固的塑料機殼里包括：

• 綠色 LED，用于指示輸入/輸出的信號狀態
• 前連接器插座，通過前門保護
• 前門上的標簽區。
• 連接器針腳分配，用于在前門內部進行配線。

安裝方便

模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。

當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。

方便用戶接線

裝置單元通過連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。

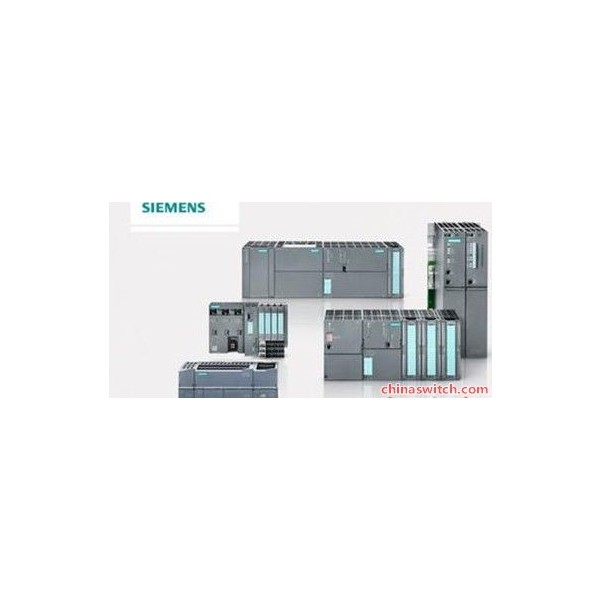

西門子S7-300 PLC 簡介

西門子 S7-300 PLC 說明

SIMATIC S7-300 是模塊化的微型 PLC 系統，可滿足中、低端的性能要求。

模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

SIMATIC S7-300 的應用領域包括：

• 特殊機械，
• 紡織機械，
• 包裝機械，
• 一般機械設備制造，
• 控制器制造，
• 機床制造，
• 安裝系統，
• 電氣與電子工業及相關產業。

多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

西門子 S7-300 是一個通用的控制器：

• 具有高電磁兼容性和抗震性，可最大限度地用于工業領域。

S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。

一個系統包含下列組件：

• CPU：
  不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
• 用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
• 用于連接總線和點對點連接的通信處理器 (CP)。
• 用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。

根據要求，也可使用下列模塊：

• 用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
• 接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
  通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
• SIPLUS 模塊可用于擴展的環境條件：
  適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。

設計

簡單的結構使得 S7-300 使用靈活且易于維護：

• 安裝模塊：
  只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
• 集成的背板總線：
  背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
• 模塊采用機械編碼，更換極為容易：
  更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
• 現場證明可靠的連接：
  對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
• TOP 連接：
  為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
• 規定的安裝深度：
  所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
• 無插槽規則:
  信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。

擴展

若用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則可對 S7-300（除 CPU 312 和 CPU 312C 外）進行擴展：

• 中央控制器和3個擴展機架最多可連接32個模塊：
  總共可將 3 個擴展裝置（EU）連接到中央控制器（CC）。每個 CC/EU 可以連接八個模塊。
• 通過接口模板連接：
  每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的插槽中，并自動處理與擴展裝置的通信。
  • 通過 IM 365 擴展：
    1 個擴展裝置最遠擴展距離為 1 米；電源電壓也通過擴展裝置提供。
  • 通過 IM 360/361 擴展：
    3 個擴展裝置， CC 與 EU 之間以及 EU 與 EU 之間的最遠距離為 10m。
• 單獨安裝：
  對于單獨的 CC/EU，也能夠以更遠的距離安裝。兩個相鄰 CC/EU 或 EU/EU 之間的距離：長達 10m。
• 靈活的安裝選項：
  CC/EU 既可以水平安裝，也可以垂直安裝。這樣可以最大限度滿足空間要求。

通信

S7-300 具有不同的通信接口：

• 連接 AS-Interface、PROFIBUS 和 PROFINET/工業以太網總線系統的通信處理器。
• 用于點到點連接的通信處理器
• 多點接口 (MPI), 集成在 CPU 中；
  是一種經濟有效的方案，可以同時連接編程器/PC、人機界面系統和其它的 SIMATIC S7/C7 自動化系統

西門子S7-300模擬量輸入模塊

訂貨數據：6ES7331-7KF02-0AB0

SIMATIC S7-300，SM 331 模擬量輸入模板，光隔離，8 路模擬量輸入，13 位分辨率，電壓/電流/電阻/PT100、NI100、NI1000、LG-NI1000，PTC / KTY，66 ms 模板更新時間，1 X 40 針

HART 模塊

• 用于在 SIMATIC S7 和 PCS 7 系統中使用 HART（高速尋址遠程變送器）設備
• 可以連接所有變送器或HART傳感器/執行器，這些設備必須可以使用HART協議進行通信
• 此外,還可以連接采用4-20mA技術的轉換變送器(無HART協議)
• 只能插入到帶 IM153-2 的 ET 200M 中

模擬量輸入

用于連接電壓和電流傳感器、熱電耦、電阻和熱電阻

模擬量輸入模塊將來自過程的的模擬量信號轉換為可在控制器中進行內部處理的數字量信號。

模擬量輸入/輸出模塊用于處理自動化系統中的模擬量輸入/輸出任務。模擬傳感器和執行器可以通過這些模塊連接到自動化系統。
使用模擬量輸入/輸出模塊給用戶提供以下優點：
最佳適應性：
通過合適的模塊組合方式，可以根據特定任務調整輸入/輸出的點數。節約了不必要的成本。
功能強大的模擬量處理技術：
多種輸入/輸出范圍以及高精度允許連接多種不同的模擬量傳感器和執行器。
Design
模擬量輸入模塊具有下列機械特性：緊湊型設計堅固的塑料機殼里包括：
指示組故障的紅色指示燈
前連接器插接選件，裝在前門后面而得到防護。
前門上的標簽區。
連接器針腳分配，用于在前門內部進行配線。
安裝方便模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。方便用戶接線裝置單元通過前置連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。

該模塊具有如下特點：

• 分辨率為 9-15 位 + 符號位（具有不同的轉換時間），可以設置。
• 各種量程；
  電流/電壓的默認設置是使用量程模塊以機械方式設置的，可通過編程器和 STEP 7 的“Hardware configuration”進行細調。
• 中斷能力；
  該模塊將診斷和限值中斷發送到控制器的 CPU。

• 診斷；
  該模塊將綜合診斷信息發送到 CPU。

•

• 6ES7 307-1BA01-0AA0 電源模塊(2A)
  6ES7 307-1EA01-0AA0 電源模塊(5A)
  6ES7 307-1KA02-0AA0 電源模塊(10A)
  CPU
  6ES7 312-1AE13-0AB0 CPU312，32K內存
  6ES7 312-1AE14-0AB0 CPU312，32K內存
  6ES7 312-5BE03-0AB0 CPU312C，32K內存 10DI/6DO
  6ES7 313-5BF03-0AB0 CPU313C，64K內存 24DI/16DO / 4AI/2AO
  6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K內存 16DI/16DO
  6ES7 313-6CF03-0AB0 CPU313C-2DP，64K內存 16DI/16DO

• 6ES7 314-1AG13-0AB0 CPU314,96K內存
  6ES7 314-1AG14-0AB0 CPU314,128K內存
  6ES7 314-6BG03-0AB0 CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO
  6ES7 314-6CG03-0AB0 CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO

• 6ES7 315-2AG10-0AB0 CPU315-2DP, 128K內存
  6ES7 315-2AH14-0AB0 CPU315-2DP, 256K內存
  6ES7 315-2EH13-0AB0 CPU315-2 PN/DP, 256K內存
  6ES7 317-2AJ10-0AB0 CPU317-2DP,512K內存
  6ES7 317-2EK13-0AB0 CPU317-2 PN/DP,1MB內存
  6ES7 318-3EL00-0AB0 CPU319-3 PN/DP,1.4M內存
  內存卡
  6ES7 953-8LF20-0AA0 SIMATIC Micro內存卡 64kByte(MMC)
  6ES7 953-8LG11-0AA0 SIMATIC Micro內存卡128KByte(MMC)
  6ES7 953-8LJ20-0AA0 SIMATIC Micro內存卡512KByte(MMC)
  6ES7 953-8LL20-0AA0 SIMATIC Micro內存卡2MByte(MMC)
  6ES7 953-8LM20-0AA0 SIMATIC Micro內存卡4MByte(MMC)
  6ES7 953-8LP20-0AA0 SIMATIC Micro內存卡8MByte(MMC)
  開關量模板
  6ES7 321-1BH02-0AA0 開入模塊（16點，24VDC）

• 6ES7 321-1BH10-0AA0 開入模塊（16點，24VDC）
  6ES7 321-1BH01-0AA0 開入模塊（16點，24VDC，源輸入）

• 6ES7 321-1BL00-0AA0 開入模塊（32點，24VDC）

• 6ES7 321-7BH01-0AB0 開入模塊（16點，24VDC，診斷能力）
  6ES7 321-1EL00-0AA0 開入模塊（32點，120VAC）
  6ES7 321-1FF01-0AA0 開入模塊（8點，120/230VAC）
  6ES7 321-1FF10-0AA0 開入模塊（8點，120/230VAC）與公共電位單獨連接
  6ES7 321-1FH00-0AA0 開入模塊（16點，120/230VAC）

• 6ES7 321-1CH00-0AA0 開入模塊（16點，24/48VDC）
  6ES7 321-1CH20-0AA0 開入模塊（16點，48/125VDC）
  6ES7 322-1BH01-0AA0 開出模塊（16點，24VDC）

• 6ES7 322-1BH10-0AA0 開出模塊（16點，24VDC）高速
  6ES7 322-1CF00-0AA0 開出模塊（8點，48-125VDC）
  6ES7 322-8BF00-0AB0 開出模塊（8點，24VDC）診斷能力
  6ES7 322-5GH00-0AB0 開出模塊（16點，24VDC，獨立接點，故障保護）
  6ES7 322-1BL00-0AA0 開出模塊（32點，24VDC）
  6ES7 322-1BL00-9AM0
  6ES7 322-1FL00-0AA0 開出模塊（32點，120VAC/230VAC）
  6ES7 322-1BF01-0AA0 開出模塊（8點，24VDC，2A）
  6ES7 322-1FF01-0AA0 開出模塊（8點，120V/230VAC）
  6ES7 322-5FF00-0AB0 開出模塊（8點，120V/230VAC，獨立接點）
  6ES7 322-1HF01-0AA0 開出模塊（8點,繼電器,2A）

• 6ES7 322-1HF10-0AA0 開出模塊（8點,繼電器,5A，獨立接點）
  6ES7 322-1HH01-0AA0 開出模塊(16點,繼電器)

• 6ES7 322-5HF00-0AB0 開出模塊（8點,繼電器,5A，故障保護）
  6ES7 322-1FH00-0AA0 開出模塊（16點，120V/230VAC）
  6ES7 323-1BH01-0AA0 8點輸入，24VDC；8點輸出，24VDC模塊
  6ES7 323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊

• 模擬量模板
  6ES7 331-7KF02-0AB0 模擬量輸入模塊(8路，多種信號)

• 6ES7 331-7KB02-0AB0 模擬量輸入模塊(2路，多種信號)

• 6ES7 331-7NF00-0AB0 模擬量輸入模塊(8路，15位精度)

• 6ES7 331-7NF10-0AB0 模擬量輸入模塊(8路，15位精度)4通道模式
  6ES7 331-7HF01-0AB0 模擬量輸入模塊(8路，14位精度，快速)
    模擬量輸入模塊(8路, 13位精度)

• 6ES7 331-7PF01-0AB0 8路模擬量輸入,16位,熱電阻

• 6ES7 331-7PF11-0AB0 8路模擬量輸入,16位,熱電偶

• 6ES7 332-5HD01-0AB0 模擬輸出模塊(4路)

• 6ES7 332-5HB01-0AB0 模擬輸出模塊(2路)

• 6ES7 332-5HF00-0AB0 模擬輸出模塊(8路)

• 6ES7 332-7ND02-0AB0 模擬量輸出模塊(4路，15位精度)
  6ES7 334-0KE00-0AB0 模擬量輸入(4路RTD)/模擬量輸出（2路）
  6ES7 334-0CE01-0AA0 模擬量輸入(4路)/模擬量輸出（2路）
