商品詳情

品牌：SIEMENS/西門子
型號：6ES7412-2EK06-0AB0
結構形式：整體式
安裝方式：現場安裝
LD指令處理器：硬PLC
輸出頻率：00Hz
加工定制：否
聯系人：吳興明

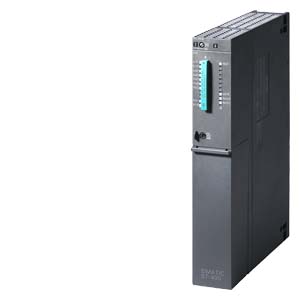

西門子CPU412-1 6ES7412-2EK06-0AB0

CPU412-1,144KB程序內存/144KB數據內存

本公司優勢產品西門子6ES7-200/300/400/1200/6EP/6AV/6GK/ET200/6SE變頻器/電纜/DP接頭/觸摸屏/變頻器/數控伺服備件全系列產品歡迎您來電咨詢高品質西門子驅動和自動化產品價格本公司是西門子工控及自動化產品授權分銷商
聯系人：吳先生（銷售工程師）
手機：13585623161

工作QQ：15367203909 電話（TEL）:021-31666346
傳真（FAX）:021-67226385 24小時銷售技術服務熱線：13585623161

6ES7412-2EK06-0AB0

SIMATIC S7-400, CPU 412-2 PN CENTRAL PROCESSING UNIT WITH: 1 MB WORKING MEMORY, (0,5 MB CODE, 0,5 MB DATA), INTERFACES: 1. IF MPI/DP 12 MBIT/S (X1), 2. IF ETHERNET/PROFINET (X5),

Overview

滿足中等控制規模的低成本解決方案
適用于中等性能范圍的小型和中型系統

Area of application

CPU 412-1滿足中等控制規模的低成本解決方案。可用于具有少量I/O配置的較小型系統中。具有組合的MPI/DP接口，可在PROFIBUS DP網絡中運行。

CPU 412-2 適用于中等性能范圍的應用，它具有兩個PROFIBUS DP主站系統。

Design

CPU 412-1 和 CPU 412-2 的特點:

功能強大的處理器：
CPU 對每個二進制指令的執行時間可短到 0.75 µs。
CPU 412-1 :288 KB RAM (其中，程序和數據各使用 144 KB);
CPU 412-2:512 KB RAM (其中，程序和數據各使用 256 KB);
快速 RAM 用于執行部分用戶程序
靈活擴展：
最高 65536 個數字量以及 4096 個模擬量輸入/輸出。
MPI多點接口：
通過 MPI，可將最多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立最多 16 個連接。
模式選擇開關：
波動開關設計。
診斷緩沖區：
最后的120個故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。可以對輸入數目進行設定。
實時時鐘：
日期和時間附加在 CPU 的診斷消息后面。
存儲卡：
用于擴展內置的裝載存儲器。存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。其結果是：
- 內置裝載存儲器的容量顯著提高，因此，基本上不需要存儲器卡。

CPU 412-2 還具有：

PROFIBUS-DP 接口和組合的MPI/DP 接口：
通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
組合式配置：
SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。

Functions

塊保護：
通過密碼來防止非法訪問用戶程序
集成的 HMI 服務:
用戶只需為HMI設備定義數據源和目的地。這些數據通過系統周期地以及自動地進行傳輸。
集成的通訊功能：
- PG/OP 通訊
- 全局數據通訊
- S7 標準通訊
- S7 通訊

可編程屬性

STEP 7 工具“Hardware Configuration”可用于對 S7-400（含 CPU）的性能和響應進行參數化，例如：

多點MPI接口：
- 定義節點地址
- 啟動/循環行為
- 最大循環時間和通訊負荷的規定
地址分配：
I/O 模塊的編址
保持區域：
定義保持性位存儲器、計數器、定時器和時鐘存儲器。
過程映像、局部數據的大小
診斷緩存區的長度
保護級：
設置訪問程序和數據的權限
系統診斷：
確定診斷信息的處理方法和范圍
實時中斷:
設定周期

顯示功能與信息功能

狀態和故障指示燈：
LED 指示內部和外部故障和運行模式（如 RUN、STOP、重啟、測試功能等）
測試功能：
編程器可用于顯示程序執行過程中的信號狀態，獨立于用戶程序而修改過程變量，讀取堆棧存儲器的內容，運行各個程序步，并禁止程序組件。
信息功能：
編程器可為用戶提供存儲器容量、CPU 的運行模式以及工作存儲器及裝載存儲器的當前利用率等信息。

Technical Specifications

	6ES7 412-1XJ05-0AB0	6ES7 412-2XJ05-0AB0	6ES7 412-2EK06-0AB0
	CPU 412-1	CPU 412-2	CPU 412-2 PN
一般信息
硬件產品型號	03	03	01
固件型號	V5.3	V5.3	V6.0
工程組態
編程軟件包	STEP 7 V5.3 SP2 或更高，帶硬件更新	STEP 7 V5.3 SP2 或更高，帶硬件更新	STEP7 V5.5 或更高版本/iMap V3.0 + iMap STEP7 Add-on V3.0 SP5 或更高版本
CiR - 在 RUN 模式下組態
CiR 同步時間，基本負載	100 ms	100 ms	100 ms
CiR 同步時間,每個 I/O 從站的時間	30 µs；每個 I/O 字節的時間	30 µs；每個 I/O 字節的時間	30 µs；每個 I/O 字節的時間
電源電壓
24 V DC	×；電源通過系統電源提供	×；電源通過系統電源提供	×；電源通過系統電源提供
輸入電流
從背板總線 5 V DC，最大	0.6 A	1.1 A	1.3 A
從接口 5 V DC，最大	90 mA	90 mA；在每個 DP 接口處	90 mA；在 DP 接口處
功耗
功耗，典型值	2.5 W	4.5 W	5.5 W
功耗，最大	3 W	5 W	6.5 W
存儲器
存儲器類型	RAM	RAM	RAM
工作存儲器
集成	288 kbyte	512 kbyte	1 兆
集成（用于程序）	144 kbyte	256 kbyte	0.5 Mbyte
集成（用于數據）	144 kbyte	256 kbyte	0.5 Mbyte
可擴展	X	X	X
裝載存儲器
可擴展 FEPROM	√；帶存儲卡(FLASH)	√；帶存儲卡(FLASH)	√；帶存儲卡(FLASH)
可擴展的 FEPROM,最大	64 Mbyte	64 Mbyte	64 Mbyte
內置 RAM，最大	512 kbyte	512 kbyte	512 kbyte
可擴展 RAM	√；帶存儲器卡 (RAM)	√；帶存儲器卡 (RAM)	√；帶存儲器卡 (RAM)
可擴展的 RAM，最大	64 Mbyte	64 Mbyte	64 Mbyte
后備
提供	√	√	√
帶電池	√；所有數據	√；所有數據	√；所有數據
無電池	X	X	X
CPU 處理時間
位操作，典型	75 ns	75 ns	75 ns
字操作，典型	75 ns	75 ns	75 ns
定點數運算，典型	75 ns	75 ns	75 ns
浮點數運算，典型	225 ns	225 ns	225 ns
CPU 塊
DB
數量，最大	1,500；編號范圍：1 到 16000	3,000；編號范圍：1 到 16000	3,000；編號范圍：1 到 16000
容量，最大	64 KB	64 KB	64 KB
FB
數量，最大	750；編號范圍：0 到 7999	1,500；編號范圍：0 到 7999	1,500；編號范圍：0 到 7999
容量，最大	64 KB	64 KB	64 KB
FC
數量，最大	750；編號范圍：0 到 7999	1,500；編號范圍：0 到 7999	1,500；編號范圍：0 到 7999
容量，最大	64 KB	64 KB	64 KB
OB
容量，最大	64 KB	64 KB	64 KB
嵌套深度
每個優先級	24	24	24
在一個錯誤 OB 中附加	1	1	1
計數器、定時器及其保持性
S7 計數器
數量	2 048	2 048	2 048
保持性
可調節	√	√	√
下限	0	0	0
上限	2 047	2 047	2 047
預置	Z0 ～ Z7	Z0 ～ Z7	Z0 ～ Z7
計數范圍
下限	0	0	0
上限	999	999	999
IEC 計數器
提供	√	√	√
型號	SFB	SFB	SFB
數量	不限（只取決于 RAM 容量）	不限（只取決于 RAM 容量）	不限（只取決于 RAM 容量）
S7 定時器
數量	2 048	2 048	2 048
保持性
可調節	√	√	√
下限	0	0	0
上限	2 047	2 047	2 047
預置	無保持定時器	無保持定時器	無保持定時器
時間范圍
下限	10 ms	10 ms	10 ms
上限	9 990 s	9 990 s	9 990 s
IEC 定時器
提供	√	√	√
型號	SFB	SFB	SFB
數量	不限（只取決于 RAM 容量）	不限（只取決于 RAM 容量）	不限（只取決于 RAM 容量）
數據區及其保持性
保持數據區域，總共	總工作存儲器和裝入存儲器（帶有備用電池）	總工作存儲器和裝入存儲器（帶有備用電池）	總工作存儲器和裝入存儲器（帶有備用電池）
標志
數量，最大	4 KB；位存儲器地址區大小	4 KB；位存儲器地址區大小	4 KB；位存儲器地址區大小
可保持	√	√	√
預設保持性	MB 0 - MB 15	MB 0 - MB 15	MB 0 - MB 15
時鐘存儲器的數量	8; (1個存儲字節)	8; (1個存儲字節)	8; (1個存儲字節)
局部數據
可調節，最大	8 kbyte	8 kbyte	8 kbyte
預置	4 kbyte	4 kbyte	4 kbyte
地址區
I/O 地址區
輸入	4 kbyte	4 kbyte	4 kbyte
輸出	4 kbyte	4 kbyte	4 kbyte
其中分布式
MPI/DP 接口，輸入	2 kbyte	2 kbyte	2 kbyte
MPI/DP 接口，輸出	2 kbyte	2 kbyte	2 kbyte
DP 接口，輸入		4 kbyte
DP 接口，輸出		4 kbyte
PN 接口，輸入			4 kbyte
PN 接口，輸出			4 kbyte
過程映像
輸入，可調節	4 kbyte	4 kbyte	4 kbyte
輸出，可調節	4 kbyte	4 kbyte	4 kbyte
默認輸入	128 byte	128 byte	128 kbyte
默認輸出	128 byte	128 byte	128 kbyte
一致性數據，最大	244 byte	244 byte	244 byte
訪問過程映像中的一致性數據	√	√	√
子過程映像
子過程映像的數量，最大	15	15	15
數字量通道
輸入	32 768	32 768	32 768
輸出	32 768	32 768	32 768
中央區的輸入通道	32 768	32 768	32 768
中央區的輸出通道	32 768	32 768	32 768
模擬量通道
輸入	2 048	2 048	2 048
輸出	2 048	2 048	2 048
中央區的輸入通道	2 048	2 048	2 048
中央區的輸出通道	2 048	2 048	2 048
硬件配置
擴展設備，最多	21	21	21
多CPU運行	√；4 個 CPU	√；4 個 CPU	√；4 個 CPU
接口模塊
可連接的全部 IM 數量，最多	6	6	6
可連接的 IM460 數量，最多	6	6	6
可連接的 IM463 數量，最多	4; IM 463-2	4; IM 463-2	4; IM 463-2
DP 主站的數量
集成	1	2	1
通過 IM 467	4	4	4
通過 CP	10；CP 443-5 擴展	10；CP 443-5 擴展	10；CP 443-5 擴展
允許 IM+CP 混合模式	×；IM 467 不適用于 CP 443-5 Ext.及 CP443-1 EX4x、EX20、GX20（PNIO 模式）	×；IM 467 不適用于 CP 443-5 Ext.及 CP443-1 EX4x、EX20、GX20（PNIO 模式）	×；IM 467 不適用于 CP 443-5 Ext.及 CP443-1 EX4x、EX20、GX20（PNIO 模式）
通過接口模板	0	0	0
可插入 S5 模板的數量(通過適配器)，最多	6	6	6
IO 控制器的數量
集成	0	0	1
通過 CP	4；不與 CP443-1 EX40 及 CP443-1 EX 41/EX20/GX20 混合操作，中央控制器中最多為 4 個	4；不與 CP443-1 EX40 及 CP443-1 EX 41/EX20/GX20 混合操作，中央控制器中最多為 4 個	4；不與 CP443-1 EX40 及 CP443-1 EX 41/EX20/GX20 混合操作，中央控制器中最多為 4 個
可運行的 FM 和 CP 數量（推薦）
FM	受插槽數和接口數的限制	受插槽數和接口數的限制	受插槽數和接口數的限制
CP，點到點	CP 440：受插槽數限制；CP 441：受插槽數和接口數的限制	CP 440：受插槽數限制；CP 441：受插槽數和接口數的限制	CP 440：受插槽數限制；CP 441：受插槽數和接口數的限制
PROFIBUS 和 Ethernet CPs	14；其中最多有 10 個 CP 或 IM 作為 DP 主站，最多有 4 個 PN 控制器	14；其中最多有 10 個 CP 或 IM 作為 DP 主站，最多有 4 個 PN 控制器	14；總共 10 個 CP 作為 DP 主站和 PN 控制器，其中最多 10 個 IM 或 CP 作為 DP 主站，最多 4 個 CP 作為 PN 控制器
時間
時鐘
硬件時鐘（實時時鐘）	√	√	√
電池后備和可同步	√	√	√
分辨率	1 ms	1 ms	1 ms
每天誤差（緩存），最大	1.7s；掉電	1.7s；掉電	1.7s；掉電
每天誤差（未緩存），最大	8.6s；通電	8.6s；通電	8.6s；通電
運行小時計數器
數量	16	16	16
數量/數量范圍	0 到 15	0 到 15	0 到 15
數值范圍	SFC 2, 3 和 4：0 至 32767 小時 SFC 101：0 - 2^31 - 1 小時	SFC 2, 3 和 4：0 至 32767 小時 SFC 101：0 - 2^31 - 1 小時	SFC 2, 3 和 4：0 至 32767 小時 SFC 101：0 - 2^31 - 1 小時
計數間隔	1 小時	1 小時	1 小時
保持性	√	√	√
時鐘同步
支持	√	√	√
至 MPI，主站	√	√	√
至 MPI，從站	√	√	√
至 DP，主站	√	√	√
至 DP，從站	√	√	√
在 AS 上，主站	√	√	√
在 AS 上，從站	√	√	√
通過 NTP 在以太網上	X；通過 CP	X；通過 CP	√；作為客戶端
到 IF 964 DP	X	X
數字量輸出
集成通道 (DO)	0	0	0
接口
接口	1 x MPI/PROFIBUS DP	1 x MPI/PROFIBUS DP，1 x PROFIBUS DP	1 x MPI/PROFIBUS DP，1 x PROFINET（2 個端口）
USB 接口數量	0	0	0
第 1 個接口
接口類型	集成	集成	集成
物理	RS 485 / PROFIBUS + MPI	RS 485 / PROFIBUS + MPI	RS 485 / PROFIBUS + MPI
隔離	√	√	√
接口電源 (15-30 VDC)，最大	150 mA	150 mA	150 mA
連接源數量	MPI:32, DP: 16	MPI:32, DP: 16	MPI:32, DP: 16
功能性
MPI	√	√	√
DP 主站	√	√	√
DP 從站	√	√	√
MPI
連接數量	32；如線路使用診斷中繼器，則線路的連接資源數減 1	32；如線路使用診斷中繼器，則線路的連接資源數減 1	32；如線路使用診斷中繼器，則線路的連接資源數減 1
最大傳輸速率	12 Mbit/s	12 Mbit/s	12 Mbit/s
服務
編程器/OP 通信	√	√	√
路由	√	√	√
全局數據通信	√	√	√
S7 基本通信	√	√	√
S7 通信	√	√	√
S7 通信，作為客戶端	√	√	√
S7 通信，作為服務器	√	√	√
DP 主站
連接數量，最大	16；如線路使用診斷中繼器，則線路的連接資源數減 1	16；如線路使用診斷中繼器，則線路的連接資源數減 1	16；如線路使用診斷中繼器，則線路的連接資源數減 1
最大傳輸速率	12 Mbit/s	12 Mbit/s	12 Mbit/s
DP 從站的數量，最大	32	32	32
服務
編程器/OP 通信	√	√	√
全局數據通信	X	X	X
S7 基本通信	√	√	√
S7 通信	√	√	√
S7 通信，作為客戶端	√	√	√
S7 通信，作為服務器	√	√	√
支持等距離模式	√	√	√
等時同步模式	√	√	√
SYNC/FREEZE	√	√	√
DP 從站的使用/不使用	√	√	√
直接數據交換（從站和從站通信）	√	√	√
DPV1	√	√	√
地址區
輸入，最大	2 kbyte	2 kbyte	2 kbyte
輸出，最大	2 kbyte	2 kbyte	2 kbyte
每個 DP 從站的用戶數據
每個 DP 從站的用戶數據，最大	244 byte	244 byte	244 byte
輸入，最大	244 byte	244 byte	244 byte
輸出，最大	244 byte	244 byte	244 byte
插槽，最大	244	244	244
每個插槽，最大	128 byte	128 byte	128 byte
DP 從站
連接數量	16	16	16
GSD 文件	/view/de/113652	/view/de/113652	/view/de/113652
最大傳輸速率	12 Mbit/s	12 Mbit/s	12 Mbit/s
自動搜索波特率	X	X	X
地址區，最大	32；虛擬槽	32；虛擬槽	32；虛擬槽
每個地址區的用戶數據，最大	32 字節	32 字節	32 字節
每個地址區的用戶數據，其中一致性數據量，最大	32 字節	32 字節	32 字節
服務
編程器/OP 通信	√；帶有有源接口	√；帶有有源接口	√；帶有有源接口
S7 路由	√；帶有有源接口	√；帶有有源接口	√；帶有有源接口
全局數據通信	X	X	X
S7 基本通信	X	X	X
S7 通信	√	√	√
S7 通信，作為客戶端	√	√	√
S7 通信，作為服務器	√	√	√
直接數據交換（從站和從站通信）	X	X	X
DPV1	X	X	X
傳送存儲器
輸入	244 byte	244 byte	244 byte
輸出	244 byte	244 byte	244 byte
第 2 個接口
接口類型		集成	PROFINET
物理		RS 485 / PROFIBUS	以太網 RJ45
隔離		√	√
集成交換機			√
端口數			2
接口電源 (15-30 VDC)，最大		150 mA
自動檢測傳輸速率			√；自動檢測
自動協商			√
自動交叉			√
運行時更改 IP 地址，支持			√；按上位 IO 控制器進行分配，或通過 SFB104 "IP_CONF" 按用戶程序進行分配
連接源數量		16	48
介質冗余
支持			√
線路斷開時的轉換時間，典型值			200 ms
環型網上站點的數量，最大值			50
功能性
DP 主站		√	X
DP 從站		√	X
PROFINET IO 控制器			√
PROFINET IO 設備			√
PROFINET CBA（基于組件的自動化）			√
本地工作網絡			X
DP 主站
連接數量，最大		16
最大傳輸速率		12 Mbit/s
DP 從站的數量，最大		64
服務
編程器/OP 通信		√
全局數據通信		X
S7 基本通信		√
S7 通信		√
S7 通信，作為客戶端		√
S7 通信，作為服務器		√
支持等距離模式		√
等時同步模式		√
SYNC/FREEZE		√
DP 從站的使用/不使用		√
直接數據交換（從站和從站通信）		√
DPV1		√
地址區
輸入，最大		4 kbyte
輸出，最大		4 kbyte
每個 DP 從站的用戶數據
每個 DP 從站的用戶數據，最大		244 byte
輸入，最大		244 byte
輸出，最大		244 byte
插槽，最大		244
每個插槽，最大		128 byte
DP 從站
連接數量		16
GSD 文件		/view/de/113652
最大傳輸速率		12 Mbit/s
地址區，最大		32
每個地址區的用戶數據，最大		32 字節
每個地址區的用戶數據，其中一致性數據量，最大		32 字節
傳送存儲器
輸入		244 byte
輸出		244 byte
PROFINET IO 控制器
最大傳輸速率			100 Mbit/s
可連接 IO 設備的數量，最大			256
RT 的可連接 I/O 設備最大數目			256
串聯，最大值			256
帶 IRT 和“高靈活性”選件的 I/O 設備的數量			256
串聯，最大值			61
帶 IRT 和“高性能”選件的 I/O 設備的數目，最大			64
串聯，最大值			64
共享設備；支持			√
支持優先啟動			√
IO 設備的數量，最大			32
IO 設備的激活/取消激活			√
可同時激活/禁用的最大 IO 設備數目。			8
操作過程中更改 IO 設備（伙伴端口），支持			√
每個工具的 I/O 設備最大數目			8；每條線路 8 次 SFC 12 "D_ACT_DP" 平行調用。運行期間（通信對方端口）可進行最多 32 個 IO 設備更換。
設備更換無需交換介質			√
發送循環			250 μs, 500 μs, 1 ms, 2 ms, 4 ms，另外帶有高性能 IRT：250 µs - 4 ms, in 125 µs 幀
刷新時間			250 µs - 512 ms；最小值取決于預設的 PROFINET I/O 通信共享、I/O 設備數以及組態的用戶數據數，參見 PROFINET 系統說明
服務
編程器/OP 通信			√
S7 路由			√
S7 通信			√
等時同步模式			√；僅帶 IRT 和高性能選件
開放式 IE 通信			√
地址區
輸入，最大			4 kbyte
輸出，最大			4 kbyte
一致性用戶數據，最大			1 024 字節
PROFINET IO 設備
服務
編程器/OP 通信			√
S7 路由			√
S7 通信			√
等時同步模式			X
開放式 IE 通信			√
IRT，支持			√
支持優先啟動			√
共享設備；支持			√
帶有共享設備的 IO 控制器數量，最大值			2
傳送存儲器
輸入，最大			1440 字節；每個帶共享設備的 IO 控制器
輸出，最大			1440 字節；每個帶共享設備的 IO 控制器
子模塊
數量，最大			64
每個子模塊的用戶數據，最大			1 024 字節
開放式 IE 通信
開放式 IE 通信，支持			√
連接數量，最大			46
系統端所用的本地端口號			0, 20, 21, 25, 80, 102, 135, 161, 34962, 34963, 34964, 65532, 65533, 65534, 65535
Keep-Alive 功能，支持			√
等時同步模式
同步操作（一直同步至端子）	√；僅 PROFIBUS	√；僅 PROFIBUS	√；通過 PROFIBUS DP 或 PROFINET 接口
同步模式下 DP 主站的數量	1	2	1
每個等時從站的用戶數據，最大	244 byte	244 byte	244 byte
等距離	√	√	√
最短時鐘脈沖	1.5 ms；不使用 SFC 126、127 時為 0.5 ms	1.5 ms；不使用 SFC 126、127 時為 0.5 ms	1.5 ms；不使用 SFC 126、127 時為 0.5 ms
最大循環	32 ms	32 ms	32 ms
通信功能
編程器/OP 通信	√	√	√
不帶消息處理的可連接 OP 的數量	31	31	47
帶消息處理的可連接 OP 的數量	31；使用 alarm_S 和 alarm_D 時	31；使用 alarm_S 和 alarm_D 時	47；使用 Alarm_S/SQ 和 Alarm_D/DQ 時
數據記錄路由	√	√	√
全局數據通信
支持	√	√	√
GD 包數量，發送器，最大	8	8	8
GD 包數量，接收器，最大	16	16	16
GD包的大小，最大	54 字節	54 字節	54 字節
GD 包大小（其中一致性的），最大	1；可變	1；可變	1；可變
S7 基本通信
支持	√	√	√
每個作業的用戶數據，最大	76 byte	76 byte	76 byte
每個作業的用戶數據（其中一致性數據），最大	1；可變	1；可變	1；可變
S7 通信
支持	√	√	√
作為服務器	√	√	√
作為客戶端	√	√	√
每個作業的用戶數據，最大	64 KB	64 KB	64 KB
每個作業的用戶數據（其中一致性數據），最大	462 字節	462 字節；1 個變量	462 字節；1 個變量
S5 可兼容通信
支持	√；通過 FC AG_SEND 和 AG_RECV，通過最多 10 個 CP 443-1 或 443-5	√；通過 FC AG_SEND 和 AG_RECV，通過最多 10 個 CP 443-1 或 443-5	√；通過 FC AG_SEND 和 AG_RECV，通過最多 10 個 CP 443-1 或 443-5
每個作業的用戶數據，最大	8 kbyte	8 kbyte	8 kbyte
每個作業的用戶數據（其中一致性數據），最大	240 字節	240 字節	240 字節
每個 CPU 的同時 AG-SEND/AG-RECV 訂單數，最多	24/24	24/24	24/24
標準通信 (FMS)
支持	√；通過 CP 和可加載的功能塊	√；通過 CP 和可加載的功能塊	√；通過 CP 和可加載的功能塊
開放式 IE 通信
TCP/IP			√；通過內置的 PROFINET 接口以及可加載的功能塊
連接數量，最大			46
數據長度，最長			32 kbyte
每個端口多個無源連接，支持			√
ISO-on-TCP (RFC1006)	通過 CP 443-1 Adv 和可調用的 FB	通過 CP 443-1 和可調用的 FB	√；通過集成 PROFINET 接口或 CP 443-1 Adv. 和可加載的 FB
連接數量，最大			46
數據長度，最長	1452 字節，通過 CP 443-1 Adv.	1452 字節，通過 CP 443-1 Adv.	32 KB；1452 字節，通過 CP 443-1 Adv.
UDP			√；通過內置的 PROFINET 接口以及可加載的功能塊
連接數量，最大			46
數據長度，最長			1472 字節
Web 服務器
支持	X	X	√
HTTP 用戶數量			5
用戶定義網站			√
PROFINET CBA（在設定點通信負載）
CPU 通信負載的設定值			20 %
遠程互聯通信方的數量			32
功能數量,主站/從站			150
全部主站/從站連接數量			4 500
所有來自主/從連接的數據長度，最長			45,000 字節
所有發往主/從連接的數據長度，最長			45,000 字節
內部設備與 PROFIBUS 互聯的數量			1 000
內部設備和 PROFIBUS 互連的數據長度，最長			16,000 字節
每個連接的數據長度，最長			2000 字節
通過非循環傳輸進行遠程互聯
采樣頻率：采樣時間，最小			200 ms；取決于預設的通訊負荷、互連數目和使用的數據長度
輸入互聯數量			250
輸出互聯數量			250
所有輸入互聯的數據長度，最大			8,000 字節
所有輸出互聯的數據長度，最大			8,000 字節
每個連接的數據長度，最長			2000 字節
通過循環傳輸進行遠程互聯
傳輸頻率：傳輸間隔，最小			1ms；取決于預設的通信負荷、互連數目和使用的數據長度
輸入互聯數量			300
輸出互聯數量			300
所有輸入互聯的數據長度，最大			4,800 字節
所有輸出互聯的數據長度，最大			4,800 字節
每個連接的數據長度，最長			450 字節
通過 PROFINET 的 HMI 變量（非循環）
HMI 變量所登錄的站數量 (PN OPC/iMap)			2x PN OPC/1x iMap
HMI 變量更新			500 ms
HMI 變量數量			1 000
所有 HMI 變量的數據長度，最大			32,000 字節
PROFIBUS 代理功能
支持			√；最多可連接 32 個 PROFIBUS 從站
每個連接的數據長度，最長			240 字節，由從站決定
連接數量
全部	32	32	48
S7 報文功能
報文功能可以登錄站的數量，最多	31；最多 31 個，帶 alarm_S 和 alarm_D (OP)；最多 8 個，帶 alarm_8 和 alarm_P（如 WinCC）	31；最多 31 個，帶 alarm_S 和 alarm_D (OP)；最多 8 個，帶 alarm_8 和 alarm_P（如 WinCC）	47；最多 47 個，帶 Alarm_S/SQ 和 Alarm_D/DQ (OP)；最多 8 個，帶報警、Alarm_8、Alarm_8P、通知和 Notify_8（如 WinCC）
與符號相關的報文	√	√	√
SCAN 程序	√	√	√
與塊相關的報文	√	√	√
過程診斷報文	√	√	√
可同時激活的 Alarm-S 塊，最多	250；同時激活 alarm_S/SQ 塊或 alarm_D/DQ 塊	250；同時激活 alarm_S/SQ 塊或 alarm_D/DQ 塊	250；同時激活 alarm_S/SQ 塊或 alarm_D/DQ 塊
8 個報警功能塊	√	√	√
報警 8 和 S7 通信塊的實例數，最大	300	300	300
預設,最大	150	150	150
過程控制報文	√	√	√
報文數量
全部，最大	256	256	256
調試功能
狀態塊	√；最多 2 個，同時	√；最多 2 個，同時	√；最多 16 個，同時
單步運行	√	√	√
斷點數量	4	4	16
狀態/控制
狀態/控制變量	√；多達 16 個變量表	√；多達 16 個變量表	√；多達 16 個變量表
變量	I/O、存儲位、數據庫、分布式 I/O、定時器、計數器	I/O、存儲位、數據庫、分布式 I/O、定時器、計數器	I/O、存儲位、數據庫、分布式 I/O、定時器、計數器
變量的數量，最多	70；狀態/控制	70；狀態/控制	70；狀態/控制
強制
強制	√	√	√
強制，變量	輸入/輸出、位存儲器、分布式 I/O	輸入、輸出、位存儲器、外設輸入，外設輸出	輸入/輸出、位存儲器、分布式 I/O
變量的數量，最多	64	64	64
診斷緩沖區
提供	√	√	√
輸入數量，最大	200	400	400
可調節	√	√	√
預置	120	120	120
組態
編程
命令集	見“指令表”	見“指令表”	見“指令表”
嵌套級	7	7	7
編程語言
LAD	√	√	√
FBD	√	√	√
STL	√	√	√
SCL	√	√	√
CFC	√	√	√
GRAPH	√	√	√
HiGraph®	√	√	√
專門知識保護
用戶程序保護/密碼保護	√	√	√
塊加密			√；帶有 S7 塊加密功能
外形尺寸
寬度	25 mm	25 mm	25 mm
高度	290 mm	290 mm	290 mm
深度	219 mm	219 mm	219 mm
所需插槽	1	1	1
重量
重量，約	0.7 kg	0.7 kg	750 g
