44芯光纜接續盒（出產廠家）144芯光纜接續盒（商品報價）144芯光纜接續盒（資料介紹）

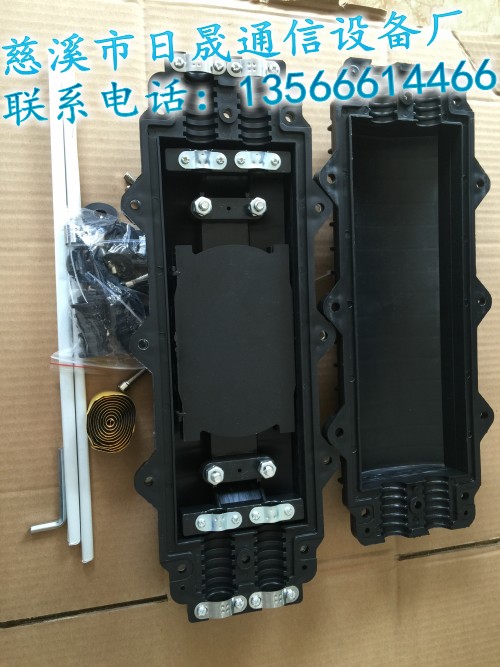

光纜接頭盒是淺顯的叫法，學名叫光纜接續盒，又稱光纜接續包、光纜接頭包和炮筒,首要是在適用于各種構造光纜的架空、管道、直埋等敷設辦法之直通和分支銜接。盒體選用進口增強塑料，強度高，耐腐蝕，終端盒適用于構造光纜的終端機房?jī)?nèi)的接續，構造老練，密封牢靠，施工便利 。 廣泛用于通訊、網絡系統，CATV有線電視、光纜網絡系統等等。右側為二進二出接頭盒； 　　用于兩根或多根光纜之間的維護性銜接、光纖分配，是用戶接入點常用設備之一，首要完結配線光纜與入戶線光纜在室外的銜接效果，并可依據FTTX接入需要設備盒式或簡式光分路器；

日晟通訊為適應中國電信、中國移動、中國聯通、廣電網絡三網融合、FTTx的推行，日晟通訊推出從（OLT）局端一直到用戶桌面的FTTH、FTTX光配線網絡處理方案。商品首要包含MODF光纖總配線架、室外通訊機柜，三網合一光纖配線架，三網合一光纜交代箱，三網合一光纖樓道箱，ODF光纖配線架、網絡機柜、光纜交代箱，光分路器箱，光纖分線箱，ONU光纖配線箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，疾速銜接器，光纖跳線，配線光纜、皮線光纜、室內布線?......

商品特性商品的盒體選用優異工程塑料。商品選用2次壓纜技能，確保盒內光纖無附加衰耗。·商品具有屢次復用和擴容功用。技能特性尺度：高度430mm內徑Φ135mm最大外徑Φ210mm·入纜孔頸：Φ20mm·單盤芯數：12/24 最大熔纖盤：最小容量4芯最大容量144芯·最大熔纖盤數：6 ·拉伸密封性：2000N軸向拉力，不漏氣。·耐電壓強度：15KV(DC)。·拉伸密封：商品充氣后，能接受2000N的軸向拉力，不漏氣。沖擊密封：商品充氣后，能接受沖擊能量16N*m（牛頓*米）的沖擊三次，商品無裂縫，不漏氣·其它各項功能請求均契合YD/T814.1-

2004規范請求。

    一、光纜接頭盒概況
    光纜接頭盒是為光纜的接續提供可靠保證的無源設備，在使用場合上分為架空、管道和直埋；內部的接續方式分為直通接續和分歧接續兩種，前者簡言之就是將兩根相同芯數的光纜作對應連接在一起，后者是將一根大芯數光纜分開和一根以上的小芯數光纜對應連接或多根光纜之間相互的交叉連接，骨干網一般以直通方式為主，接入層以分歧方式為主；光纖之間的連接分為機械式連接和熱收縮式連接，前者采用機械式接頭將需要對接的光纖以機械方式卡斷并通過接頭的同心度將纖芯對齊，后者采用熔接機將需要連接的光纖熱熔接在一起，通過熱縮套管加以固定和保護。由于后者產生的附加衰減很小，對整個網絡的影響較小，所以目前絕大多數采用熱收縮式連接，以提高網絡的通信能力。目前市場上的光纜接頭盒主要分塑料殼體和不銹鋼殼體兩種，以塑料殼體為主，所用塑料一般都是工程塑料中性能優良的品種，常見的有聚碳酸酯、合金ＰＰ等，聚碳酸酯可以說是目前工程塑料中性能最好的，其優良的高低溫性能可適應各種惡劣環境，價格在２００００元／噸左右；合金ＰＰ是目前美國一家資深通信產品制造公司的接頭盒中使用的材料，性能也相當優良，價格在１６０００元／噸左右，近年來由某大學研究機構消化吸收，制造出國產化的合金ＰＰ，在國內接頭盒制造業中廣泛使用。
    二、性能分析
    對光纜接頭盒材料的如此講究是因?yàn)樗�要為光纖接頭提供相當苛刻的保護環境，對光纜接頭盒的常規試驗項目有密封性能、再封裝性能、拉伸、壓扁、沖擊、彎曲、扭轉、軸向壓縮、環境性能（分為溫度循環、持續高溫、振動、水汽滲透、太陽輻射、化學腐蝕六項）、電氣性能（分為絕緣電阻、耐電壓強度），這些項目中較為主要有密封性能和電氣性能兩項，下面就這兩項主要性能作一介紹。
    １、密封性能分析
    密封性能是基本的也是比較重要的，它要為光纖提供相對獨立的環境，免受或盡可能小地受外界的影響，保證整個環網的一致性，對此項性能的要求為“盒體內壓力為１００Ｋｐａ±５ Ｋｐａ，浸泡在常溫的清水容器中穩定觀察１５ｍｉｎ應無氣泡逸出，或穩定觀察２４ｈ氣壓表指示無變化”。假如有水汽或灰塵進入盒體內勢必會影響光纖接頭的性能，增加衰減，降低網絡的傳輸能力。密封性能是否良好一是取絕于殼體結構的合理性，二是與密封材料有關，當然正確的操作也必不可少。密封材料主要有硫化橡膠和非硫化（自粘）橡膠兩種，后者效果好，應用較多，但再封裝時必須重新更換新的密封件，另外為保證能進行密封試驗，盒體必須配有充氣氣嘴。
    ２、電氣性能分析
    電氣性能中分為絕緣電阻和耐電壓強度兩項，具體為 “光纜中金屬加強件之間、金屬構件與地之間”的絕緣電阻不小于２×１０４ＭΩ；在１５ＫＶ直流的作用下，１ｍｉｎ不擊穿，無飛弧。作為電氣性能也是一個重要指標，它擔負著為整個光纜網絡甚至機房提供在強電或高壓串入時的安全保護。“光纜接頭盒進網質量檢驗實施細則”中要求能提供“光纜中金屬構件的電氣連通、接地或斷開的功能”，這句話可理解為：如果全網的金屬構件之間是相互連通的，那可選擇幾個有代表性的接入點進行接地，當有強電串入時可就近入地，保護光纜，當然也不會對機房造成破壞；如果全網的金屬構件之間都是相互獨立的，都是斷開的，那它必須在每一個接頭盒處都至少有一個接地點。當分歧接續時還必須有一個以上的接地點，并把它們都統統做成接地狀態才能保證強電串入時的可靠性。事實上，不管是架空、直埋或管道都相當難做到這一點，它所帶來的工作量很大，同時也沒有太多的必要性，在實際工作中局方都是以第一種方式進行理解和操作的。從這層意義上理解，電氣性能方面有價值的應該是“將接頭盒浸水２４小時后，將盒內所有金屬件用導線連接，然后檢測它們與大地之間的絕緣和耐壓情況”。
    三、違反標準的現象
    目前市場上的接頭盒主要存在以下問題：
    １、 偷工減料，縮小殼體，從而降低成本。標準規定“光纜接頭盒內部能提供光纜余留光纖的長度不小于１．６ｍ，余留光纖盤放的彎曲半徑應不小于３７．５ｍｍ”，并要求操作人員有足夠的操作空間，這樣一來就要求接頭盒內部不能太小，有些盒體很小，容量很大的就很難達到標準要求；另外也有的殼體雖然不小，但厚度較薄，這種承受“壓扁”的能力是較差的，不能用在直埋場合?熏有的甚至連架空的標準都達不到。
    ２、 減少應配置的附屬部件，部分試驗功能不能操作。有的接頭盒根本不配接地引出裝置（為保證良好接地，此件為銅材制做），使接頭盒不具備接地功能，無法保證環網的安全性；也有的接頭盒不配置充氣氣嘴（不銹鋼材料制做），不能進行密封性能試驗，當然也談不上密封性能的好壞。目前有將接地和充氣合二為一的，這都是想通過減少配置降低成本的表現。
    ３、 采用其他工程塑料代替，從而降低成本。上面所講聚碳酸酯和合金ＰＰ都是比較貴的工程塑料，有的廠家用低價材料取代，使接頭盒的單個成本下降，但這帶來的其他性能上的不合格會更多?熏比如材料流動性差會產生注塑缺陷，在一定條件下會開裂、輔料加的太多會加速老化等，這樣對整個工程造成的負面影響會更大。
    小結
    以上是對光纜接頭盒的介紹和常見問題的分析，僅限個人理解，希望能對大家了解和選用光纜接頭盒有所幫助，為光纜網絡的運行提供附件上的可靠性。

參考文獻
    １ 中華人民共和國通信行業標準——光纜接頭盒 ＹＤ／Ｔ ８１４－１９９６
    ２ 信息產業部科技司光纜接頭盒進網質量檢驗實施細則

?

1 用途

本商品適用于直徑Φ22mm以內的各種類型、構造光纜（單纖）的架空、管道、直埋和人井敷設的直通和不合（二進二出）銜接。一起還適用于全塑市話電纜的銜接。

2 首要技能方針

●分量：2.6kg

●光纖曲率半徑：≥37.5mm

●光纖盤附加損耗：≤0.01dB

●盤留光纖長度：≥1.6m

●光纖最大容量：?jiǎn)卫w：144芯

●適用溫度范圍：-40℃-- +55℃

●抗側壓力：≥2000N/10cm

●抗沖擊：≥20N.m

3 操作要點

● 如果是普纜直接經過進線孔進入接頭盒，如果是微纜，應該是微管進入接頭盒并固定，微纜從微管內進入接頭盒，并固定加強芯，如果是基地管式光纜，需固定增強紗。

● 開剝光纜，除掉外護套、內護套、松縮管，清潔、鏟除纜內石油填充膏，留1.1--1.6m的光纖長度和30--50mm的加強芯芯。

● 固定好壓纜線卡，將微管或普纜固定，微管利益壓纜線卡5-10mm，一起固定光纜加強芯，如果是基地管式光纜，需固定增強紗。

● 光纖引進熔接盤內，將熱縮管和熱熔管套在一對待接光纖的任意一根上，熔接好光纖后，移動熱縮和熱熔管，套上不銹鋼（或石英）加強芯棒，使光纖熔接點處在光纖維護管中心方位，對維護管進行恰當?shù)募訜幔�使光纖和維護管熔為一體，經維護的光纖接頭卡入布纖槽內（每板熔接盤可布光纖12芯）。

● 將余留光纖均勻地在光纖熔接盤內布好，并將環繞后的光纖用尼龍?jiān)鷰Ю睚R定位。熔接盤的運用通常由下至上，待悉數光纖接續后，在熔接盤最上一層蓋好蓋板，并固定。按請求自行定位運用接地線。

● 選擇與微管或普纜外徑適宜的纜環（O型圈）穿入光纜，并調整到接頭盒外殼進管口相應壓纜處，在兩纜環中心微管或普纜有些環繞密封膠帶，一起將未運用的接頭盒進纜口用堵頭封閉（堵頭外部凹部份用密封膠帶環繞），再在接頭盒殼體邊際兩頭的密封槽內墊上密封膠條，一起在兩瓣接頭殼體進纜端凹部份嵌滿密封膠，將兩片接頭盒掛具擺布螺孔對齊，在將外殼合攏，拉緊不銹鋼螺栓。請求螺栓受力應對稱、均勻，直到悉數擰緊停止。

● 接頭盒外部3-5cm處加阻水接頭，阻水接頭的旋鈕遠離接頭盒。

● 按敷設請求，自行定位固定好掛具進行敷設。

4裝箱單

接頭盒主體：1套                     堵頭： 2個

纜環： 24個                        密封膠條：2根

密封膠帶：1卷                       打磨砂布：8條

熔接標明：8張                       不銹鋼螺釘：10套

Φ8內六角螺釘板手：1個              掛具：1付

PVC膠帶：1卷                      接地線：1根

光纖熱縮管：96支                    扎帶：32根

5 設備微纜的處理方案

微纜的直徑較細，而接頭盒的入線孔較大，若直接銜接，接頭盒與微管在受較大的拉力時簡單掉落。我們選用接頭盒與微管銜接，由于微管的外徑與普通光纜一樣，這么選用慣例的固定辦法就能夠使他們之間銜接的十分結實。別的，接頭盒外部的微管運用阻水接頭與人井引出的微管銜接，這么確保了即便外部的微管中即便有水也不會流到接頭盒中，影響接續質量。

微纜進入接頭盒的固定辦法與普纜光纜固定辦法一樣，都是將加強芯運用螺絲固定在金屬架上。接頭盒內別的有些的密封手法與普通光纜接頭密封辦法一樣。

6光纜接頭盒在工程上的實踐應用

   依據接頭盒掛具兩孔的尺度，在實踐設備方位打掛具相應尺度的脹大孔，運用不銹鋼脹大螺釘固定。關于打孔平面不能滿意盒掛具兩孔的尺度（異形面）時，用不銹鋼絲拉掛具，另一端拉不銹鋼脹大螺釘調整不銹鋼絲確保接頭盒水平固定。

2.商品界說闡明

光纜接頭盒：兩根或多根光纜之間的維護性銜接有些。

3：商品標準

注：下列為附件包中物品的代碼：

  1.密封膠帶  2.絕緣膠帶  3.砂布  4.號碼紙  5.標尺紙  6.光纜熱縮固定套管

  7.1號掛鉤  8.2號掛鉤  9.3號掛鉤  10.4號掛鉤  11.5號掛鉤  12.6號掛鉤

  13.7號掛鉤  14.1號專用扳手  15.2號專用扳手  16.3號專用扳手

  17.4號專用扳手  18.5號專用扳手  19.尼龍?jiān)鷰?/span>  20.熱縮管  21.接地線

4.機械物理功能

經拉伸、壓扁、沖擊、改變等各項試驗后，光纜接頭盒盒體及盒內各有些應無變化，必要時做通光查看或翻開盒體查看。

     各項試驗均應在光纜接頭盒內充入(60±5)KPa氣壓，試驗后氣壓應無變化；浸入常溫的清水容器中安穩調查15min應無氣泡逸出或安穩調查24h氣壓表方針應無變化，殼體及其構件應無裂縫、損壞和顯著變形。

5.光學功能：

光纜接頭盒內的余留光纖環繞在光纖安放設備內，在光纜接頭盒設備運用的操作中，光纖接頭應無顯著附加衰減。

注： GB/T 13993.2-2002的規則。衰減變化用傳輸功率監測法監測，其測無顯著附加衰減的界說按量值的絕對值不超過0.03dB，判為無顯著附加衰減，答應衰減有某數值變化時，其答應值已包含0.03dB在內。

6.環境特性

7.設備運用請求

光纖接頭應加以維護，經維護后的光纖接頭應能防止潮氣的腐蝕，不該添加維護前的光纖接頭衰減。

8.直購包裝請求

     本商品慣例不絲印，如有需要?jiǎng)t按客戶請求。
