一、概述：
       電接點水位計測量筒，電接點液位計測量筒，電接點測量筒，是用于鍋爐汽包等高溫高壓容器內水位顯示與控制，有自檢功能，雙色顯示。它有測量筒、與之相配的電接點、紫銅墊、銅夾頭配件、雙色自檢式顯示儀表三部分組成.其根據溫度和壓力不同分為：01/02/03S三類
      UDZ-01S-19Q ，UDZ-02S-17Q17點電接點測量筒 UDZ-01S-19Q19點電接點測量筒UDZ-01S-17Q鍋爐電接點水位計 UDZ-01S-15Q電接點智能測量筒UDZ-01S-13Q
二、技術參數：
最大工況：Pn ≤21Mpa 　T≤400℃
變送范圍：-300～+300 mm 　或0～1700mm
安裝尺寸：ф28×4 上下聯通管對焊或法蘭連接
儀表尺寸：80（寬）×160（高）×345（深）（直式安裝）
　　　　 160（寬）×80（高）×345（深）（橫式安裝）

產品系列：
產品名稱 型號 額定工況 顯示接點數 測量范圍
鍋爐汽包
水位測量筒 UDZ-02S-19Q P=4.8MPa
t=350℃ 19 ±300mm
UDZ-02S-17Q 17 ±250mm
UDZ-01S-19Q P=4.4MPa
t=250℃ 19 ±300mm
UDZ-01S-17Q 17 ±250mm
UDZ-01S-15Q 15 ±200mm
UDZ-01S-13Q 13 ±150mm
UDZ-01S-11Q 11 ±100mm
高壓加熱器測量筒 UDZ-01S-17G P=15.68MPa
t=350℃ 17 0～1700mm
除氧器測量筒 UDZ-01S-17Y P=4.41MPa
t=250℃ 17 0～1700mm

命名方法：UDZ-□　□　□
　　　　　　UDZ－－-產品類型：U-物位儀表、D-電接觸、Z-指示
　　　　　　□－－－－壓力溫度：見表（額定工況）
　　　　　　□－－－－點數：11、13、15、17、19
　　　　　　□－－－－用途：Q-汽包、G-高加、Y-除氧器
測量筒編號 工作壓力 工作溫度
01 ≤6.4MPa ≤250℃
02 ≤16MPa ≤350℃
03 ≤24MPa ≤450℃
特殊規格可在訂貨時提出，本廠能按用戶要求制造。
三、電接點水位計測量筒配套二次儀表：
     UDZ-0IS型、UDZ-02S型雙色電接點液位計采用紅綠兩組LED發光管模擬顯示水（綠）與汽（紅），只是水位在容器中位置，（02S型為高壓液位計；01S為中、低壓液位計）整套儀表包括一次測量筒和二次顯示儀表。
   電接點水位計測量筒，雙色電接點水位計突出的優點，能適應鍋爐變參數運行，在鍋爐起停等變參數運行工況下，儀表均能在控制室內準確的顯示水位。由于水位容器截面積打，水柱的溫降所引起的冷卻誤差遠比云母（玻璃）水位計小。并且本儀表時延小，無機械傳動產生的變差和刻度誤差，不需要進行誤差計算和修正，不需要復雜的校驗裝置，使儀表檢修、校驗大為簡化。電接點液位計構造簡單，體積小，并省去了笨重的差壓計，傳壓導管和閥門。
   雙色電接點水位計具有工作原理和結構簡單，造價低，顯示直觀，運行可靠，判斷和排除故障方便，維修量小等優點。
  雙色電接點水位計接點是以超純氧化鋁瓷管作絕緣子。一次測量筒共有幾個接點，二次儀表便有幾個顯示點。另外二次儀表還具有超限報警，滿水、缺水保護等功能。
    電接點水位計測量筒配套儀表顯示器采用高亮度發光二極管，具有壽命長、功耗小、光通量大、顯示明亮等特點。
 電接點液位計構造簡單，體積小，并省去了笨重的差壓計，傳壓導管和閥門。 雙色電接點水位計具有工作原理和結構簡單，造價低，顯示直觀，運行可靠，判斷和排除故障方便，維修量小等優點。

型號 顯示點數 顯示范圍 控制點 報警點
UDZ-S-19Q-Z（H） 19 ±300 4 2
UDZ-S-17Q-Z（H） 17 ±250 4 2
UDZ-S-15Q-Z（H） 15 ±200 4 2
UDZ-S-13Q-Z（H） 13 ±150 4 2
UDZ-S-11Q-Z（H） 11 ±100 4 2
UDZ-S-17G-Z（H） 17 0～1000 4 2
UDZ-S-17Y-Z（H） 17 0～1700 4 2

　命名方法：UDZ- S - 19Q - Z
　　　　　　UDZ－－-產品類型：U-物位儀表、D-電接觸、Z-指示
　　　　　　 S－－－－雙色顯示
　　　　　　19－－－－點數：11、13、15、17、19
　　　　　　 Q－－－－用途：Q-汽包、G-高加、Y-除氧器
　　　　　　 Z－－－－安裝方式：Z-立式、H-臥式
　特殊規格可在訂貨時提出，本廠能按用戶要求制造。

　　技術條件
觸電容量 AC220 3A
水阻要求 0～100KΩ
工作電壓 AC220V±10%
工作時間 連續使用
外形尺寸 250×75×150
安裝方式 立式
重　　量 0.5kg
信號線長度 ≤200m
使用環境 使用溫度：-10～50℃、相對濕度≤85%、不含腐蝕性氣體
電接點式液位計技術指標及參數
■輸入信號：可變電阻
■顯示方式：二線、四線、10線、11線簡易光柱±5%F.S11線分單色與雙色顯示
■繼電器輸出觸點容量：AC220V 5A
■工作條件：環境溫度：-10~50℃
相對濕度：≤85%
無強烈振動
■電源電壓：AC220V 50Hz ■功耗：<3W
■儀表外形尺寸：80×160×125（mm）
■表盤開孔尺寸：76+1±152+1（mm）

四、產品照片：

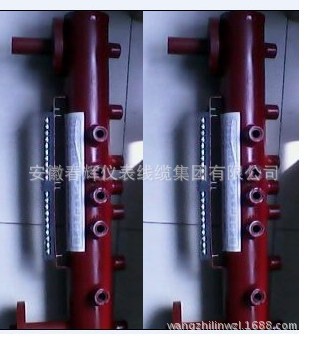

電極照片





















現場鍋爐安裝圖

配套的顯示表















UDZ-01S-13Q-Z




現場使用照片
