一、簡介：
（1）產品概述

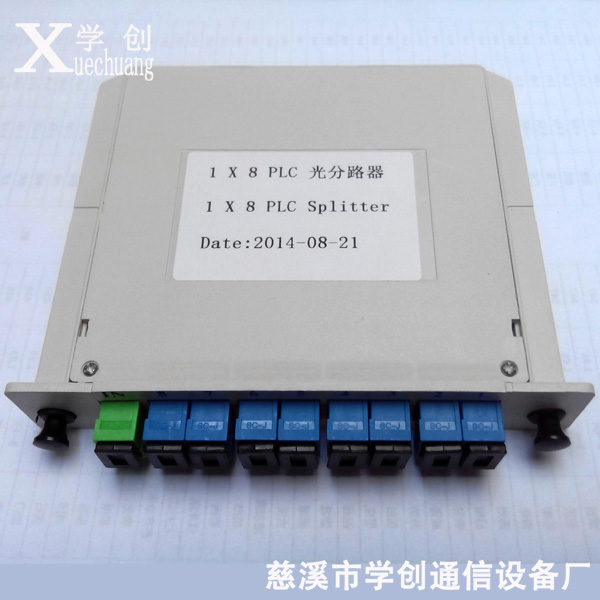

光纖分路器是把光信號分路/合路的光纖無源器件， 一般是對同一波長的光信號進行分離或者合路。按照光纖分路器端口排布不同，可以分為對稱的星型分路器和不對稱的樹型分路器；按照光纖類型可以分為單模光纖分路器和多模光纖分路器；按照帶寬可以分為窄帶光纖分路器和寬帶光纖分路器。按照制作方法常見的為熔融拉錐（FBT）型分路器、平面光波導（PLC）分路器。
常見問題的處理：
輸出端的某個通道或者所有通道指標異常。這是最為常見的問題，通常情況下，分路器部分不良的可能性比較小，主要集中在連接器部分，而連接器又主要集中在光纖端面上，
生產現場一般的處理方法有：
將異常的通道用專用擦拭棒蘸酒精將套筒和內部連接器的端面清潔。 同時也將測試線的連接器清潔，然后再重新檢測。
檢測合格后，將清洗過的防塵帽安裝在適配器上。將機架或托盤上的備用通道或者不用的通道孔用硅膠堵頭或者適配器堵塞，以防止灰塵等進入。
光分路器主要光性能定義
光分路設備的光電性能包括工作波長、插入損耗、偏振相關損耗、端口插損均勻性、回波損耗、方向性等。
插入損耗
插入損耗是指光分路器接入到系統中對系統衰耗的影響度量，是影響PON系統傳輸距離和性能的最為關鍵的指標。定義為分路器工作波長在規定輸出端口的光功率相對全部輸入光功率的減少值。
偏振相關損耗
用來衡量光分路器性能對于傳輸光信號的偏振態的敏感程度的參數。定義為傳輸光信號的偏振態在0°～360°變化時，光分路器各輸出端口輸出光功率的最大變化量。
均勻性
用來衡量均分PLC分路器的“不均勻程度”的參數，表示端口插損的一致性，即PLC光分路器在工作帶寬范圍內，均勻分光的光分路器各輸出端口輸出光功率的最大變化量。
回波損耗
回波損耗是指光分路器引起的輸入光功率沿輸入路徑返回的量度。
方向性
方向性是用來衡量光分路器定向傳輸性能的參數，是指分路器正常工作時，輸入一側非輸入端子輸出光功率與輸入端子的輸入光功率的比值。
光分路器光學特性
| 參數 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | ||
| 1 | 工作帶寬(nm) | 1260－1650 | |||||
| 2 | 插入損耗(dB) | 最大值 | 7.4 | 10.7 | 13.9 | 17.2 | 21.5 |
| 3 | 偏振相關損耗(dB) | 最大值 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| 4 | 回波損耗(dB) | 最小值 | 55 | 55 | 55 | 55 | 55 |
| 5 | 分光均勻性(dB) | 最大值 | 0.8 | 1 | 1.4 | 1.6 | 2 |
| 6 | 方向性(dB) | 最小值 | 55 | 55 | 55 | 55 | 55 |
