廠家直銷，省去中間環節、費用，廠家直達客戶，可代工，OEM，產品質保一年，根據客戶要求可定制。
我公司主要生產：室內外光纜、干式光纜、礦用光纜、FTTH皮線光纜、射頻同軸電纜、ADSS光纜、野戰光纜、拉遠光纜、光電復合纜、萬兆光纜、光纖跳線、防水尾纜http://shop1421027877615.1688.com
接入網用蝶形引入光纜：
產品簡述

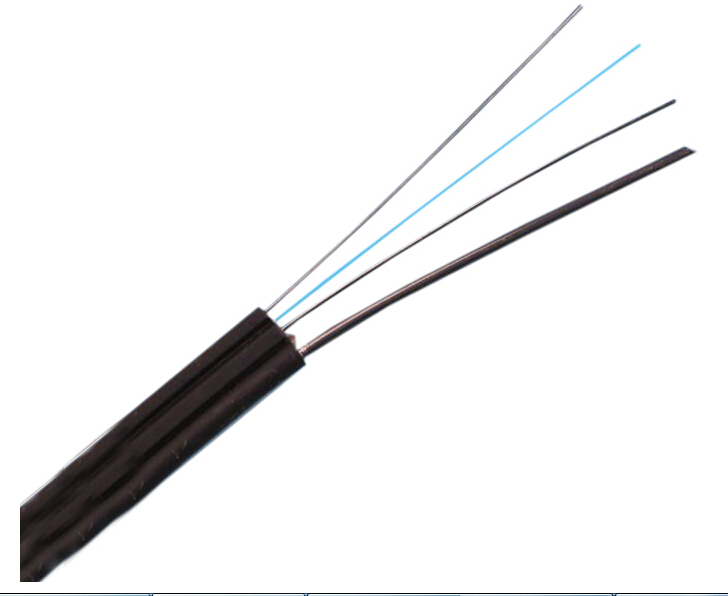

蝶形引入光纜在市場上被俗稱皮線光纜，它是將光通信單元（光纖）處于中心，兩側放置兩根平行非金屬加強件（FRP）或金屬加強構件，最后，擠制黑色或彩色聚氯乙烯（PVC）或低煙無鹵材料（LSZH，低煙，無鹵，阻燃）護套而成。皮線光纜因?yàn)槿彳洝⑤p等特點；使得其在接入網中被大量使用；皮線光纜學名：接入網用蝶形引入光纜；由于其形狀呈蝴蝶形狀；所以又有人稱蝶形光纜、8字光纜。
應用
阜新信通線纜有限公司生產的蝶形引入光纜，主要應用于FTTH光纜線路的入戶引入段，及其他光纖接入的FTTO和FTTB等網絡的用戶引入段；在目前國內FTTH工程中較受關注。
阜新信通線纜有限公司根據國家標準YD/T1997-2009生產的皮線光纜具有以下特點。
❶特種耐彎光纖（G657），提供更大的帶寬，增強網絡傳輸性能；
❷兩根平行FRP或金屬加強件使光纜具有良好的抗壓性能，保護光纖；
❸光纜結構簡單，重量輕，實用性強；
❹獨特的凹槽設計，易剝離，方便接續，簡化安裝和維護；
❺低煙無鹵阻燃聚乙烯護套或阻燃聚氯乙烯護套，環保。
❻可與多種現場連接器匹配，可現場成端。
性能指標（阜新信通線纜有限公司生產）
|
蝶形引入光纜的典型結構尺寸： |
|||||
|
光纜類別 |
外形尺寸標稱值（H*L） |
|
|
容差 |
|
|
1芯和2芯 |
4芯 |
1芯和2芯 |
4芯 |
||
|
蝶形引入光纜 |
2.0*3.0 |
2.0*4.0 |
±0.1 |
±0.2 |
|
|
注1：H表示光纜的短軸長，L代表光纜的長軸長 |
|||||
|
注2：對于自承式的光纜，除開吊線部分的尺寸應該滿足該表的規定 |
|||||
蝶形引入光纜光纖尺寸參數：
|
光纖類型 |
模場直徑 （μm） |
包層直徑 （μm） |
包層不圓度（%） |
芯/包層同心度誤差 |
涂覆層直徑（μm） |
著色層直徑（μm） |
包層/涂覆層同心度誤差 |
||||
|
標稱值 |
容差 |
標稱值 |
容差 |
標稱值 |
容差 |
標稱值 |
容差 |
||||
|
B1.1 |
8.6~9.5 |
±0.7 |
125.0 |
±1.0 |
≤2.0 |
≤0.8 |
245 |
±10 |
250 |
±15 |
≤12.5 |
|
B1.3 |
|||||||||||
|
B4 |
8.0~11.0 |
||||||||||
|
注：B1.1和B1.3類光纖模場直徑為1310nm波長下的值，B4類為1550nm波長下的值 |
|||||||||||
蝶形引入光纜允許拉伸力和壓偏力：
|
光纜類型 |
受力類型 |
拉伸力（N） |
壓扁力（N/100mm） |
|
|
蝶形引入光纜 |
GJXV、GJXH、GJXDV、GJXDH |
短期 |
200 |
2200 |
|
長期 |
100 |
1000 |
||
|
蝶形引入光纜 |
GJXFV、GJXFH、GJXFDV、GJXFDH |
短期 |
80 |
1000 |
|
長期 |
40 |
500 |
||
|
自承式蝶形引入光纜 |
GJYXCH、GJYXDCH、GJYXFCH、GJYXFDCH |
短期 |
600 |
2200 |
|
長期 |
300 |
1000 |
||
蝶形引入光纜扁平方向最小彎曲半徑 位： mm
|
光纖類別 |
靜態（工作時） |
動態（安裝時） |
|
B1.1和B1.3 |
30 |
60 |
|
B6a |
15 |
30 |
|
B6b |
10 |
25 |
