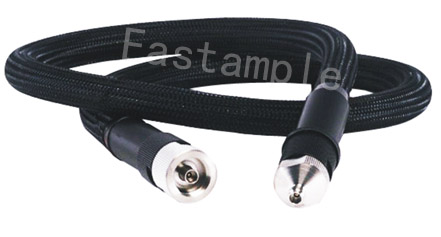

VNA 系列測試電纜是網絡分析專用測試電纜。產品采用特制穩相電纜不銹鋼防壓防扭曲和加強型不銹鋼接頭，確保了產品在測試過程中的穩定性，尤其是在測試電纜移動和彎曲過程中的穩定性。
優化的產品結構設計，確保了產品的超長使用壽命。
|
電氣性能Electrical Date |
|||||
|
頻率Frequency |
18Ghz |
26.5GHz |
40GHz |
67Ghz |
|
|
連接器 |
N 3.5mm( SMA) |
3.5mm NMD 3.5mm |
2.4mm NMD 2.4mm NMD 2.92mm APC3.5mm/2.4mm/2.92mm |
1.85mm NMD1.85mm |
|
|
駐波VSWR （Max.) |
1.23:1 |
1.25:1 |
1.30:1 |
1.35:1 |
|
|
屏蔽效率Shielding Effectiveness |
-100dB |
-100dB |
-100dB |
-100dB |
|
|
插入損耗Insertion Loss |
≤1.5dB |
≤1.8dB |
≤2.5dB |
≤5.2dB |
|
|
阻抗Impedance |
50 Ω |
50Ω |
50Ω |
50Ω |
|
|
機械相位穩定性Phase Stability |
≤1.5° |
≤2° |
≤2.5° |
≤3° |
|
|
幅度穩定性Amplitude Stability |
≤0.05dB |
≤0.06dB |
≤0.08dB |
≤0.15dB |
|
|
機械參數Mechanical Date |
|||||
|
長度標準Cable Length(可定制長度） |
63 cm |
63 cm |
63cm |
63cm |
|
|
最大外徑Maximum Outer Diameter |
1.52cm |
1.52cm |
1.52cm |
1.52cm |
|
|
最小彎曲半徑Minimum Bend Radius |
6.5 cm |
6.5 cm |
6.5 cm |
6.5 cm |
|
|
環境要求Environmental Requirements |
|||||
|
工作溫度Operating Temperature |
+20 ~ +26℃ |
||||
|
存儲溫度Storage temperature |
-45 ~ +85℃ |
||||
特點：
*確保精確測量
*幅度穩定/相位穩定
*超強的屏蔽性能
*超長耐用
*柔軟性好
*抗壓抗扭曲
*超高性價比
*使用壽命長
應用：
*DC-67Ghz
*矢量網絡分析儀
*研發型實驗室/暗室
*微波器件精密測試
