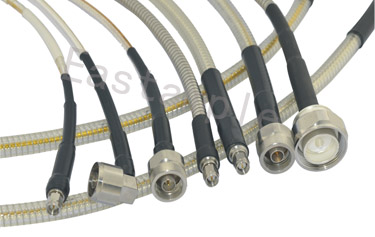

TestLink 系列微波測試電纜是一款耐用型且高性價比的測試電纜，卓越性能被廣泛應用于各種測試場合及系統互連。并且有超穩定的電纜設計結構以及使用了耐磨不銹鋼連接器，使之能較長時間而且穩定的插拔測試。特別適合在生產、實驗室及現場環境中使用，同時這款測試電纜在系統互連上應用也非常的有競爭力.
|
物理及機械參數 Specifications Physical & Mechanical |
|||||
|
尺寸Dimensions |
mm |
||||
|
內導體Inner Conductor |
0.94 |
||||
|
介質Dielectric |
2.97 |
||||
|
內屏蔽InnerShield |
3.17 |
||||
|
中間層Interlayer |
3.33 |
||||
|
外屏蔽Outer Shield |
3.8 |
||||
|
外護套Jacket |
4.82 |
||||
|
鎧甲(可選)Armor(Optional) |
透明/不銹鋼/黑色 (3種) |
||||
|
重量Weight(kg/m) |
0.064 |
||||
|
鎧甲抗壓Armor Resistance/cm2 |
100kg(P) 60Kg(S) 120Kg(B) |
||||
|
最小彎曲半徑Bend Radius minimum |
20(mm) |
||||
|
插拔次數Mating Cycle |
>5000 |
||||
|
長度公差Length Tolerance |
+/-5mm |
||||
|
溫度范圍Temperature Range |
-55℃/+125℃ |
||||
|
電氣性能Electrical Specifications |
|||||
|
VSWR(max)駐波 |
連接器\頻率 |
3Ghz |
6Ghz |
18Ghz |
26.5Ghz |
|
SMA 3.5mm |
1.1 |
1.15 |
1.2 |
1.3 |
|
|
N 3.5NMD |
1.1 |
1.15 |
1.25 |
|
|
|
BNC |
1.15 |
|
|
|
|
|
阻抗Impedance |
50 Ω |
||||
|
傳播速率VP |
73% |
||||
|
屏蔽效率Shielding Effectiveness |
>-110dB |
||||
|
電容Capacitance |
96.41pf/Meter |
||||
|
機械相位穩定性 Phase Stability |
DC-10Ghz +/-1.1° 10-18Ghz+/-2° |
||||
|
幅度穩定性Amplitude Stability |
DC-26Ghz +/-0.05dB |
||||
|
配相Phase Match |
Custom可按客戶來訂制 |
||||
|
配接連接器種類 Connector Types |
|||||
|
連接器Connector |
縮寫Code |
工作頻率Max Frequency |
|||
|
SMA 公頭Male |
SM |
DC-26.5Ghz |
|||
|
3.5mm公頭 Male |
35M |
DC-27Ghz |
|||
|
SMA母頭 Female |
SF |
DC-26Ghz |
|||
|
3.5mm母頭Female |
35F |
DC-27Ghz |
|||
|
N公頭Male |
NM |
DC-18Ghz |
|||
|
N母頭Felame |
NF |
DC-12Ghz |
|||
|
3.5NMD |
35NMD |
DC-27Ghz |
|||
特點：
*超長耐用
*超高性價比
*可室外直接使用
*超強的屏蔽性能
*幅度穩相/相位穩定
*多種鎧甲保護選擇
*頻率從DC-26.5Ghz
*耐磨不銹鋼插拔次數更多
應用：
*研發型實驗室/暗室
*大規模生產測試
*器件的環境測試
*大型代工廠生產
*外場故障檢測
*無線通信計量測試
*各種頻率儀器互連
*柜內柜外互連接
